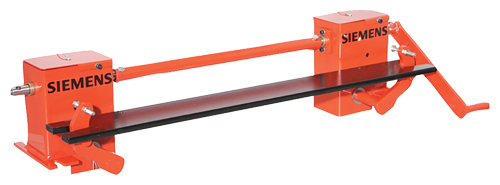

Подъемник грузов Milltronics MWL для механической калибровки Подъемник грузов Milltronics MWL для механической калибровки MSI, MMI и MUS.
Особенности
Подъемник грузов Milltronics MWL для механической калибровки - безопасная, простая установка эталонных грузов для конвеерных весов; пользователь не вмешивается в систему подачи.
- модульная конструкция, простое согласование с ленточными транспортерами различной ширины
- плоский профиль обеспечивает простой монтаж
- простой монтаж и эксплуатация
- простое хранение кривошипной рукоятки (может быть смонтирована справа или слева от MWL)
- предохранительные пальцы для безопасного хранения грузов
- использование с новыми или уже существующими установками
Область применения
Подъемник грузов Milltronics MWL для механической калибровки Milltronics MWL - это механическая система калибровки для конвеерных весов типа MSI, MMI, и MUS позволяет механически поднимать и опускать используемые для калибровки весов статические грузы. Система MWL механически поднимает и опускает статические грузы. MWL имеет ручное управление, использует высокое передаточное отношение рычага, позволяющее легко устанавливать грузы до 225 кг без ограничений. Кривошипная рукоятка использует 4 оборота для макс. подъма/опускания в широком диапазоне, и может быть демонтирована вместе с шариковым болтом, который фиксирует MWL при простое, по соображениям безопасности.
Калибровочный шток (плоский, подковообразный) лежит на двух подъемных блоках над держателями для тестовых грузов конвейерных весов. Благодаря направляющим пазам в калибровочном штоке калибровочные грузы в позиции покоя надежно фиксируются на подъемных блоках. Червячный привод зажимает оба подъемных блока.
Монтаж очень прост: достаточно просверлить только четыре дырки для болтов после установки приводных модулей MWL (слева или справа) на конвеере совместно с конвеерными весами. После этого затянуть монтажные винты и уже можно устанавливать тестовые грузы, теперь вы готовы к тестированию. В дальнейшем они могут быть подняты с помощью руки.
Технические данные
Подъемник грузов Milltronics MWL для механической калибровки | Технические параметры | |
|---|---|
| Принцип действия | Механческая передача |
| Типичные применения | Калибрация весов |
| Свойства |
|
| Максимальная окружающая температура | 65°C (150 °F) |
| Дизайн ленты |
|
| Ширина ленты |
|
| Роликовые опоры | 20° или больше |
| Расстояние между роликовыми опорами | Минимум от 610 мм |
| Тестовая весовая мощность |
|
| MUS-STD | До 80 кг |
| MUS-HD | До 160 кг |
| MSI | До 225 кг |
| Плечо кривошипа |
|
| Передаточное отношение | 20:1 |
| Количество оборотов для подъема/опускания | 4 |
| Размеры | См. обратную сторону для стандартного и усиленного исполнения ленточных весов MUS и MSI/ммI |
| Допуски | MWL одобрено Directive 98/37/EC |

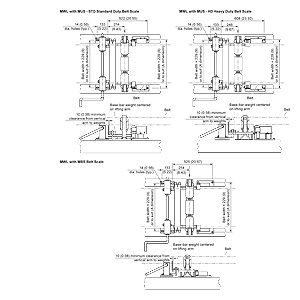

Чертеж
Подъемник грузов Milltronics MWL для механической калибровки
MWL размеры
