Двигатели с интерфейсом DRIVE-CLiQ  DRIVE-CLiQ является предпочтительным методом подключения датчика к SINAMICS S120.

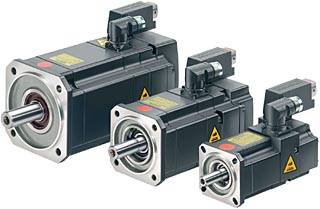

Можно использовать двигатели с интерфейсом DRIVE-CLiQ, например, синхронные двигатели 1FK7/1FT6, электродвигатель с большим пусковым моментом 1FW3 и асинхронные двигатели 1PH7, 1PL6 and 1PH4.
Двигатели с интерфейсом DRIVE-CLiQ могут прямо подключаться на соответствующий Двигательный модуль при помощи кабеля MOTION-CONNECT DRIVE-CLiQ. Подключение кабеля MOTION-CONNECT DRIVE-CLiQ на двигатель имеет защиту класса IP67.

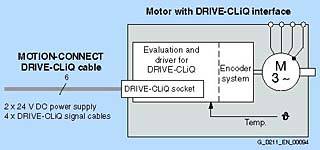

Интерфейс DRIVE-CLiQ служит для подключения датчика двигателя через интегрированный источник питания 24 В DC и передачу сигналов датчика двигателя и температуры, а также сведения об электронной системе, например, уникальный серийный номер, номинальные значения (напряжение, сила тока, крутящий момент) на Блок управления. Это означает, что для датчиков разных видов - например, резольвер или абсолютный датчик – не требуются различные кабели различной длины, используется кабель одного вида - MOTION-CONNECT. DRIVE-CLiQ – для всех датчиков. Эти двигатели значительно облегчают ввод в эксплуатацию и диагностику, так как двигатель и тип датчика определяются автоматически.
 Двигатели без интерфейса DRIVE-CLiQ Сигналы датчика и температуры двигателей, не оснащенных интерфейсом DRIVE-CLiQ , а также внешние датчики, подключаются через Модули датчиков. Модули датчиков в корпусе-шкафу имеют степень защиты IP20 при установке в шкафах управления и при внешней установке Сенсорных модулей (степень защиты IP67)
К одному сенсорному модулю может быть подключен только один датчик
|
