Подключение к Ethernet Подключение подсистем для человеко-машинного взаимодействия
SIMATIC PCS 7 подсистемы для разработки, управления и наблюдения (также через Internet/intranet), управление рецептами, маршрутами, сервисного обслуживания или IT приложений, которым присущ человеко-машинный интерфей, поставляются - в зависимости от конфигурации - среди разнообразных систем управления процессом (PCS) со станциями, которые могут быть одноместными станциями, серверами или клиентами. В зависимости от своих задач и связанной с этим интеграции в заводскую среду, эти PCS станции подключаются либо к шине процесса, либо к OS LAN (терминальная шина) или к обеим шинам Industrial Ethernet сети. Подключение осуществляется посредством интегрированных контроллеров, обычных сетевых плат или специальных коммуникационных процессоров, при этом возможна обычная или резервированная конфигурация.

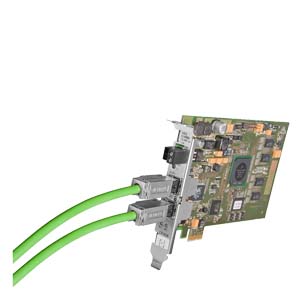

CP 1613
Подключение к процессной шине
Одноместные станции и сервера могут подключаться к шине процесса посредством Basic Communication Ethernet (сетевая карта плюс Softnet лицензия) или с CP 1613. CP 1613 соединения всегда необходимы для ES/OS одноместных станций и OS серверов если более 8 систем автоматизации включены в систему или используется отказоустойчивая система. Во всех остальных случаях возможно использование низкостоимостной Basic Communication Ethernet (BCE).
BCE и CP 1613 представляют 2 альтернативных варианта базовых блоков ES/OS/BATCH/IT для одноместных станций и серверов.
Отдельно доступные десктопные сетевые карты также могут использоваться для BCE. При использовании в этих целях в одноместных станциях и серверах дополнительно требуется Softnet лицензия.
CP 1613 коммуникации, поставляемые с базовыми блоками ES/OS/BATCH/IT для одноместных станций и серверов, являются комбинацией CP 1613 коммуникационного процессора и S7‑1613 коммуникационного программного обеспечения. Однако, при использовании отказоустойчивых систем автоматизации, ES/OS одноместные станции и OS сервера необходимо использование S7‑REDCONNECT ПО вместо S7‑1613 коммуникационного ПО. ES/OS одноместные станции и OS сервера с S7‑1613 коммуникационным ПО могут быть расширены в этом случае с помощью S7‑REDCONNECT upgrade.
Одноместные станции и сервера с BCE также могут быть расширены до CP 1613 коммуникаций. В зависимости от критериев, упомянутых выше, либо S7‑1613 коммуникационное ПО или S7‑REDCONNECT ПО требуется в дополнение к CP 1613 коммуникационному процессору.
Подключение к OS LAN (терминальная шина)
PCS станции, являющиеся клиентами, серверами или одноместными станциями , подключаются как правило к OS LAN с использованием интегрированных сетевых контроллеров. В случае ерверов или одноместных станций, которые не имеют подключения к шине процесса, сетевая карта для BCE также может использоваться в качестве альтернативы.
OS‑LAN может также строится с резервированием, где два кольца объединяются вместе с использованием пары коммутаторов (см. также "Введение" в начале каталога по Industrial Ethernet). "SIMATIC PCS 7 redundant terminal bus adapter package", состоящий из серверной и клиентской сетевых карт, требуется для подключения PCS станций к двум кольцам резервированной OS LAN.
Подключение систем автоматизации
SIMATIC PCS 7 системы автоматизации обмениваются данными с другими подсистемами системы управления процессами (например, станцией разработчика или оператора) посредством Industrial Ethernet процессной шины. Системы автоматизации подключаются к шине процесса с использованием CP 443‑1 коммуникационного процессора; это соединение является резервированным для отказоустойчивых систем.
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7650-1CD08-2YB5 | 281 | SIMATIC PCS 7, ПАКЕТ ПО BCE V8.0 ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 ПОЛЬЗОВАТЕЛЯ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК., ЛИЦ. КЛЮЧ НА USB, CLASS A, 3 LANGUAGES (G, E, F), РАБОТА ПОД ОС XPPROF/ SERVER 2003 R2/WIN7ULT/ SERVER 2008 R2 ЦЕЛЕВОЕ АПП. ОБЕСП.: PC/PG | 821.50 |
| 6GK1161-3AA01 | 5P5 | SIMATIC NET, IE, CP 1613 A2 PCI-КАРТА (32БИТ; 33MГЦ/66MГЦ; 3,3В/5В UNIVERSAL KEY) ДЛЯ ПОДКЛЮЧЕНИЯ К IND. ETHERNET (10/100MBIT/S), С ПОРТАМИ ITP И RJ 45, ЧЕРЕЗ S7-1613 И S7-REDCONNECT, ВКЛЮЧАЯ ДРАЙВЕРА ДЛЯ MS WINDOWS (32 БИТ), 2000PRO/SERVER, XP PRO, 2003 | 1197.80 |
| 6GK1162-3AA00 | 5P5 | SIMATIC NET, IE, КОММУНИКАЦИОННЫЙ ПРОЦЕССОР CP 1623 PCI EXPRESS X1 (3.3V/12V) ДЛЯ ПОДКЛЮЧЕНИЯ К IND.ETHERNET (10/100/1000МБИТ/С) С 2-ПОРТОВЫМ КОММУТАТОРОМ (RJ45), ДЛЯ S7-1613 И S7-REDCONNECT, ВКЛЮЧАЯ ДРАЙВЕРА ДЛЯ MS WINDOWS (32BIT), XP PRO, 2003 SERVER, VI | 1197.80 |
| 6GK1162-8AA00 | 5P5 | COMMUNICATIONSPROCESSOR CP 1628 PCI EXPRESS X1 (3.3V/12V) FOR CONNECTING TO IND.ETHERNET(10/100/1000MBIT/S) WITH 2-PORT-SWITCH (RJ45) AND INTEGRATED SECURITY (FIREWALL VPN) VIA HARDNET-IE S7 AND S7-REDCONNECT SUPPORT FOR OPERATING SYSTEM SEE SIMATIC NET SW | 1335.60 |
| 6GK1711-1EW08-1AA0 | 5S1 | SIMATIC NET IE SOFTNET RNA REDUNDANT NETWORK ACCESS, NETWORK ACCESS FOR PRP NET- WORK CONFIGURATION;INTEGR. SNMP SINGLE LIC. F. 1 INSTALLATION; R-SW, SW + ELECTR. MAN. ON CD; LICENSE KEY ON USB-STICK; CLASS A; 2-LANGUAGES (G,E); FOR 32BIT: WIN7 PROFESSIONAL/ ULTIMATE FOR 64BIT: WIN7 PROFESSIONAL/ ULTIMATE, WIN SERVER 2008 R2 | 367.82 |
| 6GK1711-1EW08-2AA0 | 5S1 | SIMATIC NET SOFTNET-IE RNA V8.2 REDUNDANT NETWORK ACCESS, NETWORK ACCESS SW FOR PRP NETWORK CONFIGUR.; INTEGR. SNMP SINGLE LIC. FOR 1 INSTALLATION; R-SW, SW + ELECTR. MAN. ON CD; LICENSE KEY ON USB-STICK; CLASS A; 2-LANGUAGES (G,E); FOR 32/64 BIT WIN 7 PROFESSIONAL./ULTIMATE SERVER 2008 R2 | 367.82 |
| 6GK1716-0HB08-1AA0 | 5S1 | SIMATIC NET HARDNET-IE S7 REDCONNECT V8.1 INCL. S7-OPC-SRVR, S7-1613 V8.0 SW FOR FAILSAFE S7-COM; SINGLE LICENSE FOR 1 INSTALLATION; R-SW, SW + ELECTR. MAN. ON CD; LICENSE KEY ON USB-STICK, CLASS A; 2 LANGUAGES (G,E); FOR 32BIT WINDOWS7 PROF./ULTIMATE SERVER 2008 R2 FOR MAX. 4 CP 1613 A2, CP 1623, CP 1628 | 1833.80 |
| 6GK1716-0HB08-1AC0 | 5S1 | SIMATIC NET, POWERPACK S7-REDCONNECT V8.1; FOR EXTENSION S7-1613 V8.1 TO S7-REDCONNECT; SINGLE LICENSE FOR 1 INSTALLATION; R-SW,SW + ELECTR. MANUAL ON CD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); WINDOWS 7 PROFESSIONAL/ULTIMATE; FOR MAX. 4 CP1613,CP 1613 A2, CP 1623 | 945.52 |
| 6GK1716-1CB08-1AA0 | 5S1 | SIMATIC NET HARDNET-IE S7 V8.1 SW F. S7-, OPEN.-COMMUNIC.; OPC,PG/OP-COMMUNIC.,NCM PC; UP TO 120 CONNECTIONS; SINGLE LICENSE F.1 INSTALLATION R-SW,SW+ ELECTR. MAN. ON CD; LICENSE KEY ON USB-STICK; CLASS A; 2 LANGUAGES (G,E); FOR WINDOWS 7 PROF./ULTIMATE, SERVER 2008 R2 FOR MAX. 4 CP 1613 A2, CP 1623, CP 1628 | 962.48 |
| 6GK5204-0BA00-2KB2 | 5N2 | SCALANCE X204RNA; REDUNDANT NETWORK ACCESS FOR PRP NETWORKS; 4 X 100MBIT/S RJ45 PORTS; LED-DIAGNOSTICS; FAULT SIGNAL CONTACT MIT SET BUTTON; REDUNDANT POWER SUPPLY; NETWORK MANAGEMENT; INCL. ELECTRONIC MANUAL ON CD; C-PLUG OPTIONAL | 661.44 |
| 6GK7443-1EX30-0XE0 | 5P2 | SIMATIC NET CP 443-1 2 X 10/100 MBIT/S (IE SWITCH); RJ 45 PORTS; ISO; TCP; UDP; PROFINET-IO CONTROLLER; S7-COMMUNCATION; OPEN COMMUNICATION (SEND/RE- CEIVE); S7-ROUTING; IP-CONFIGU- RATION VIA DHCP/BLOCK; IP ACCESSS CONTROL LIST; TIME- SYNCHRONISATION; EXTENDED WEB-DIAGNOSIS; FAST STARTUP; PROFIENERGY SUPPORT | 1897.40 |
| 6GK7443-1GX30-0XE0 | 5P2 | SIMATIC NET CP 443-1 ADVANCED 1X 10/100/1000 MBIT/S; 4 X 10/100 MBIT/S (IE SWITCH); RJ 45 PORTS; ISO; TCP; UDP; PROFINET-IO CON- TROLLER; S7-COMMUNCATION; OPEN COMMUNICATION (SEND/RE- CEIVE); S7-ROUTING; IP-KONFIGU- RATION VIA DHCP/BLOCK; IP ACCESSS CONTROL LIST; TIME- SYNCHRONISATION; EXTENDED WEB-DIAGNOSIS; FAST STARTUP; PROFIENERGY SUPPORT; IP-ROUTING; FTP; WEB-SERVER; E-MAIL; PROFINET CBA, SECURITY | 2268.40 |
| A5E00718412 | 280 | SIMATIC PCS 7, ЗАПЧАСТЬ ДЛЯ ПК - СЕТЕВАЯ КАРТА ДЛЯ BCE И ПАКЕТА РЕЗЕРВИРОВАННЫХ ТЕРМИНАЛЬНЫХ КАРТ 6ES7652-0XX01-1XF0 | 278.78 |
| A5E01579552 | 280 | SIMATIC PCS 7, ЗАПЧАСТЬ ДЛЯ ПК - СЕТЕВАЯ КАРТА С ИНТЕРФЕЙСОМ PCI-E (EXPRESS) ДЛЯ ПАКЕТА РЕЗЕРВИРОВАННЫХ ТЕРМИНАЛЬНЫХ КАРТ 6ES7652-0XX01-1XF1 | 278.78 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6EP1331-5BA00 | 584 | SITOP PSU100C 24 V/0,6 A СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ ВХОД: ~100-230 В ВЫХОД: =24 В/0,6 A | 37.10 |
| 6GK1900-0AB00 | 5N3 | SIMATIC NET, C-PLUG, СЪЕМНЫЙ МОДУЛЬ ПАМЯТИ ДЛЯ ХРАНЕНИЯ ПАРАМЕТРОВ КОНФИГУРАЦИИ КОМПОНЕНТОВ SIMATIC NET. ПРИ НЕОБХОДИМОСТИ В НЕМ МОГУТ СОХРАНЯТЬСЯ ДАННЫЕ ПОЛЬЗОВАТЕЛЯ. НАПРИМЕР, ФАЙЛОВАЯ СИСТЕМА CP443-1 ADVANCED | 95.40 |
| 6GK1901-0RB10-2AB0 | 5K1 | MM FO LC DUPLEX PLUG; 10 PCS. FOR MM FO ROBUST CABLE GP (2G50/125); NOTE: FOR MOUNTING SPECIAL TOOLS AND SPECIALLY TRAINED PERSONELL REQUIRED; ADHESIVE BONDING- UND POLISHING TECHNOLOGY | 199.28 |
| 6GK1901-0SB10-2AB0 | 5K1 | SM FO LC DUPLEX PLUG; 10 PCS. FOR SM FO ROBUST CABLE GP (4E9/125); NOTE: FOR MOUNTING SPECIAL TOOLS AND SPECIALLY TRAINED PERSONELL REQUIRED ADHESIVE BONDING- UND POLISHING TECHNOLOGY | 231.08 |
| 6GK1901-1BB10-2AA0 | 5K1 | SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 1 ШТ. | 16.85 |
| 6GK1901-1BB10-2AB0 | 5K1 | SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 10 ШТ. | 144.16 |
| 6GK1901-1BB10-2AE0 | 5K1 | SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 50 ШТ. | 545.90 |
| 6GK5204-0BS00-3LA3 | 5N2 | SCALANCE X204RNA EEC; REDUNDANT NETWORK ACCESS FOR PRP NETWORKS; 2 X 100MBIT/S RJ45 PORTS; 2 X 100MBIT/S COMBO-PORTS; LED-DIAGNOSTICS; FAULT SIGNAL CONTACT WITH SET BUTTON; REDUNDANT POWER SUPPLY, NETZWORK MANAGEMENT; INCL. ELECTRONIC MANUAL ON CD, C-PLUG OPTIONAL | 793.94 |
| 6GK5991-1AD00-8AA0 | 5N3 | SCALANCE X ACCESSORY, SFP991-1 1 X 100MBIT/S LC-PORT OPTICAL; MULTIMODE GLASS UP TO MAX. 3 KM | 195.04 |
| 6GK5991-1AE00-8AA0 | 5N3 | SCALANCE X ACCESSORY, SFP991-1LH+ 1 X 100MBIT/S LC-PORT OPTICAL SINGLEMODE GLASS UP TO MAX. 70 KM | 1971.60 |
| 6GK5991-1AF00-8AA0 | 5N3 | SCALANCE X ACCESSORY, SFP991-1LD 1 X 100MBIT/S LC-PORT OPTICAL; SINGLEMODE GLASS UP TO MAX. 26 KM | 411.28 |
| 6XV1840-2AH10 | 5K1 | SIMATIC NET, FC СТАНДАРТНЫЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M | 1.72 |
| 6XV1843-2R | 5K2 | SM FO ROBUST CABLE GP (4E9/125) OUTDOOR CABLE; WITH PROTECTION AGAIST RODENTS; SPLITTABLE; W/O CONNECTOR; SOLD BY THE METER; MIN. ORDER QUANTITY: 20 M, MAX. LENGTH 2000 M | 8.86 |
| 6XV1873-2R | 5K2 | MM FO ROBUST CABLE GP (2G50/125); CABLE FOR INDOOR AND OUTDOOR WITH PROTECTION AGAIST RODENTS, SPLITTABLE, W/O CONNECTOR, SOLD BY THE M MIN. ORDER QUANTITY: 20 M, MAX. LENGTH 2000 M | 6.05 |
