Pointek CLS 100 - Сигнализатор уровня

Pointek CLS 100 - Сигнализатор уровня

Pointek CLS 100 это компактный, емкостный 2-х проводный сигнализатор для регистрации уровня в установках с ограничением места, для разделительных слоев, сыпучих веществ, жидкостей, взвесей и пены.

Особенности

  • простой монтаж с контролем через встроенные СИД
  • практически не требует технического обслуживания благодаря отсутствию подвижных частей
  • настраиваемая чувствительность
  • имеется интегрированная стандартная контсрукция корпуса из термопластического полиэстра (VaLOX)
  • имеются искробезопасные, пылевзрывобезопасные и стандартные конструкции

Область применения

Pointek CLS 100 - это недорогой эффективный сигнализатор уровня. Его небольшой размер и глубина погружения только 100 мм (4") делают его идеальным вариантом для использования в ограниченных пространствах. Чувствительный 2-х проводный сигнализатор уровня фиксирует макс. и мин. уровни сыпучих веществ, жидкостей, взвесей, разделительных слоев и пены. Его многообразие позволяет использование с резервуарами и трубопроводными системами вместо обычных приборов, таких как контроллеры, вибрационные или емкостные зонды.. Благодаря своей прогрессивной технологии (измерение через головку зондов) он подает точные повторяющиеся точки переключения. Устойчивые к химическому воздействию зонды из PVDF/ Kynar работают при температурах от -40 до +110 °C (-40 до +212 °F). Полностью литая конструкция гарантирует надежную работу при вибрации (до 4 g), к примеру, в резервуарах с мешалками. Защитный колпачок SensGuard защищает от износа, толчков и абразии при эксплуатации в тяжелых условиях.



Конфигурация

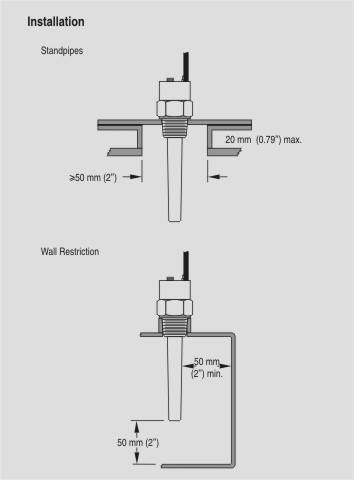

 Pointek CLS 100, установка

Технические данные

Pointek CLS 100

Принцип работы

Принцип измерения

Емкостная регистрация уровня

Вход

Измеряемая величина

Мин. или Макс.

Диапазон измерения

До 100 мм

Выход

Выходной сигнал


  • Выход сигнализации

петля 4/20 мА или 20/4 мА
  • Транзисторный выход


  • Стандартный

транзистор: DC 40 V/AC 28 V, макс. 100 мА, макс. 2 VA
  • Искробезопасный

DC 30 V
  • Режим Fail safe (безопасное положение)

Мин. или макс.

Точность

Воспроизводимость

2 мм (0.08“)

Рабочие условия

Условия монтажа


  • Место монтажа

Внутри/снаружи
  • Altitude

2000 м макс.

Внешние условия


  • Внешняя температура

-40 до +85 °C (-40 до + 185 °F)
  • Класс защиты

IP65 / Type 4X / NEMA 4X
  • Категория монтажа

II
  • Степень загрязнения

4

Свойства материала

Жидкости, сыпучие вещества, взвеси и разделительные слои
  • Диэлектрическая постоянная εr

Мин. 1.5
  • Температура

-40 до +110 °C (-40 до +212 °F)
  • Давление (резервуар)

от абсолютного 0 до 1000 kPa / 10 бар or 146 psi (gauge, nominal)

Конструкция

Process connection of probe/wetted parts

316 Stainle Нержавеющая сталь (1.4401), Kynar® sensor (PPS-Ryton® optional)

Стандартный вариант


  • Материал

Нержавеющая сталь 1.4401
  • Подключение к процессу

¾“ NPT или 1“ BSPT
  • Соединение

4 жилы, 1 м , 0,5 мм2 (22 AWG), экранированный, оболочка из полиэстра

Enclosure version


  • Материал


  • Корпус

Ударопрочный, термопластичный полиэстр (VALOX®)
  • Крышка

Прозрачная, термопластичный полиэстр (VALOX)
  • Соединение

Встроенная клеммная колодка с 5 клеммами
  • Ввод кабеля

½“ NPT (PG 13.5 on request)

Питание


  • Стандартное

DC 10 до 33 V
  • Искробезопасное

DC 10 до 30 V

Сертификаты и допуски

CSA, CENELEC, FM, KEMA, ATEX 100, WHG/VbF защита отпереполнения (только для Германии); Lloyd’s Register of Shipping, Categories ENV1, ENV2 и ENV5

Kynar® является зарегестрированным тоарным знаком Elf Atochem.

VALOX® является зарегестрированным тоарным знаком General Electric Company.

Опции

 Опциональные размеры Sensguard

Характеристика

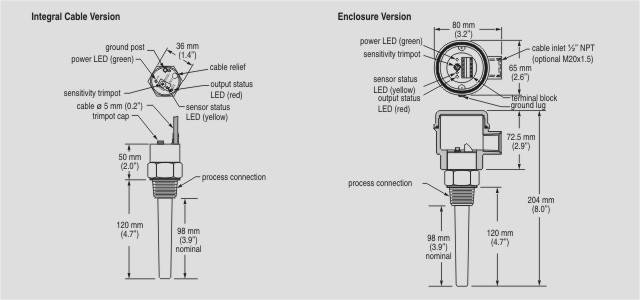

Чертеж

Размеры Pointek CLS 100

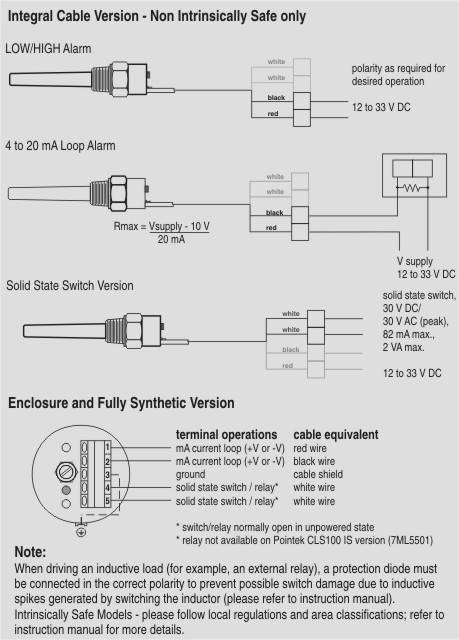

Схема подключения

Соединения Pointek CLS 100

Заказные данные [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Adobe Acrobat Reader

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
7ML5501-.....POINTEK CLS 100 КОМПАКТНЫЙ ЕМКОСТНЫЙ СИГНАЛИЗАТОР УРОВНЯ, РАЗДЕЛА ФАЗ ЖИДКОСТЕЙ И СЫПУЧИХ МАТЕРИАЛОВ, ШЛАМОВ И ПЕНЫ0.66 - 8 недель (C)1
7ML5610-..... POINTEK CLS 100: PPS ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ, КОМПАКТНЫЙ, 2-Х ПРОВОДНЫЙ, ЕМКОСТНЫЙ СИГНАЛИЗАТОР УРОВНЯ, РАЗДЕЛА ФАЗ ЖИДКОСТЕЙ И СЫПУЧИХ МАТЕРИАЛОВ, ШЛАМОВ И ПЕНЫ 0.46 - 8 недель (C)1

Аксессуары

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
7ML1830-1DLДЕРЖАТЕЛЬ 3/4" NPT (PPS) ДЛЯ POINTEK CLS200 (ЗОНД)0.0353 - 5 недель (A)1
7ML1830-1DMДЕРЖАТЕЛЬ 1" BSPT (PPS) ДЛЯ POINTEK CLS200 (ЗОНД)0.0353 - 5 недель (A)1
7ML1830-1JA 1/2" КАБЕЛЬНЫЙ ВВОД (ОБЩЕГО ИСПОЛЬЗОВАНИЯ И ПЫЛЕВЗРЫВОЗАЩИТА) 0.0423 - 5 недель (A)1
7ML1830-1JCМ20 Х 1,5 КАБЕЛЬНЫЙ ВВОД (ОБЩЕГО ИСПОЛЬЗОВАНИЯ И ПЫЛЕВЗРЫВОЗАЩИТА) 0.013 - 5 недель (A)1
7ML1930-1ACТАБЛИЧКА С ТЕКСТОМ 12 X 45MM НА КОРПУС ПРИБОРА0.0016 - 8 недель (C)1
7ML1998-5QJ81MANUAL,CLS 100 QUICKSTART MULTI LANG. 0.16 - 8 недель (C)1
7NG4122-1AA10SITRANS I БЛОК ПИТАНИЯ/РАЗВЯЗКИ, HART (FSK), ДЛЯ МОНТАЖА НА РЕЙКУ, ДЛЯ ПИТАНИЯ ДВУХПРОВОДНЫХ ДАТЧИКОВ, ВЫХОД 4-20MA, ВХОД 4-20MA EEX IA/IB IIB/IIC, ПИТАНИЕ UC 24V0.23 - 5 недель (A)1
A5E01163671ПЛАСТИКОВАЯ КРЫШКА КОРПУСА ДЛЯ CLS100 И УПЛОТНЕНИЕ FKM0.016 - 8 недель (C)1
