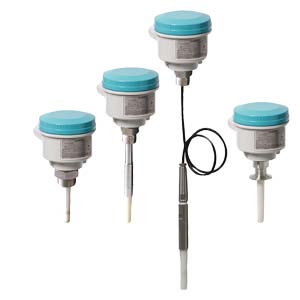

Pointek CLS 200

Pointek® CLS 200 это универсальный, емкостный сигнализатор с высокой химической стойкостью. Он идеально подходит для регистрации уровня разделительных слоев, сыпучих вещеcтв, жидкостей, взвесей и пены, а также для простого управления насосами.



Особенности

Дополнительно

Pointek CLS 200

• Высокая ударо- и виброустойчивость, литая контсрукция защищает от влагиобразования конденсата
• Высокая химическая устойчивость
• Сигнализация предельного уровня независимо от стенки резервуара
• Детектор максимумаминимума позволяет использование в различных условиях и с различными материалами
• 3 СИД для контроля настройки, выходного состояния и напряжение питания
• Стрежневые зонды, кабельные зонды и сантехнические конструкции
• Простой монтаж и техническое обслуживание
• Частота измерения 5,0 Гц



Область применения

Дополнительно

Pointek CLS 200

Pointek CLS 200 обеспечивает точную и надежную сигнализацию предельного уровня для жидкостей, сыпучих веществ, взвесей и разделительных слоев. Уникальный дизайн обеспечивает высокую химическую и физическую стойкость, а также надежную регистрацию сигнала. Прибор работает независимо от стенок резервуара или трубы, таким образом в неэлектропроводимых резервуарах, как-то: пластиковые танки или бетонные силосы, не нужен внешний электрод сравнения. Гальванически разделенное электропитание подходит для широкого диапазона напряжения (AC/DC 12 до 250 V). Благодаря использованию материалов из нерж. стали и PVDF обеспечивается высокая химическая стойкость частей, соприкасающихся с измеряемым веществом, при температурах до 125 °C (257 °F).Прибор может использоваться с материалами с диэлектрической постоянной от 1,5. Он регистрирует изменения в частоте колебаний и может быть настроен для включения при контакте с материалом или уже перед касанием измеряемого вещества. Pointek CLS 200 имеет модульную конструкция и поставляется в различных исполнениях (стержневая, кабельная или сантехническая версии). Защитный колпачок SensGuard защищает от износа, толчков и абразии при тяжелых условиях эксплуатации.





Конфигурация

Дополнительно

Pointek CLS 200

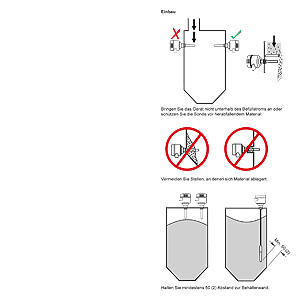

Установка Pointek CLS 200



Технические данные

Дополнительно

Pointek CLS 200

Принцип работы
Принцип измерения	Емкостная регистрация уровня
Частота измерения	5.0 МГц
Вход
Измеряемая величина	Мин. и Макс.
Выход
Выходной сигнал
Релейный выход	1 переключающий контакт (SPDT), ном. мощность 8 A при AC 250 V/ 5A при DC 30 V, омная нагрузка
Транзисторный выход	AC 250 V/DC 300 V при 100 мА или 2 VA макс
Задержка времени (Вкл и/или Выкл)	1 до 60 сек
Поведение при отказе	Мин. или Макс.
Точность
Воспроизводимость	2 мм (0,08")
	ошибка
Рабочие условия
Условия монтажа
инстукция по установке	пригоден для внешнего монтажа
Высота	макс. 2000 м
Внешние условия
Внешняя температура	-40 до +85 °C (-40 до +185°F)
Класс защиты	IP65 / Тип 4X / NEMA 4X
Категория монтажа	II
Степень загрязнения	4
Свойства материала	Жидкости, взвеси и разделительные слои
Диэлектрическая постоянная εr	Мин. 1,5
Температура	-40 до +125 °C (-40 до +257 °F)
Давление (стандартная версия и версия с увеличением)	0 to 25 бар / 365 psi / 2500 кПа (номинальное)
Давление (кабельная версия)	0 до 10 бар / 150 psi / 1000 кПа gauge (номинальное)
Конструкция
Материал
Корпус	Алюминий с эпоксидным покрытием и уплотнением
Опционный теплоизолятор	Нерж. сталь W.-Nr. 1.4401 / 316)
Соединение	Съемная клеммная колодка, макс. 2,5 мм2
передача сигнала	2 x 1/2" NPT conduit entry
Питание	AC/DC 12 до 250 V, 50/60 Гц макс. 2 VA/2 W
Сертификаты и допуски	CE, CENELEC, CSANRTL/C FM, 3A, ATEX 100, WHG/VbF  защита от переполнения (только для Германии) Lloyd’s Register of Shipping, Categories ENV1, ENV2, и ENV5



	Стандартная версия	Гигиеническая версия	Кабельная версия
Макс. длина	5,5 м	5,5 м	35 м - жидкости и взвеси 5 м - сыпучие вещества (под нагрузкой)
Подключение к процессу	3/4”, 1", 1 1/4”, 1 1/2” BSPT/NPT/JIS нерж. сталь W.-Nr. 1.4404 (316)	1 1/2”/2” сантехническое клеммное соединение, соответствие 3A	3/4”, 1", 1 1/4”, 1 1/2” BSPT/NPT/JIS нерж. сталь W.-Nr. 1.4404 / 316
Удлинение	Нерж. сталь W.-Nr. 1.4404 / 316	Нерж. сталь W.-Nr. 1.4404 / 316	Кабель (нерж. сталь) с покрытием Kynar®
Сенсор	PPS (опционально Kynar®)	PPS (опционально Kynar®)	PPS (опционально Kynar®)
темп. изолятор	да	да	да
Увеличение	да	да	Кабельный удлинитель

Kynar® является зарегестрированным товарном знаком Elf Atochem.





Опции

Дополнительно

Pointek CLS 200

Optional Sensguard dimensions





Характеристика

Дополнительно

Pointek CLS 200

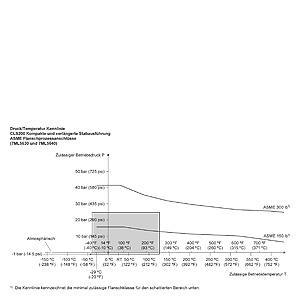

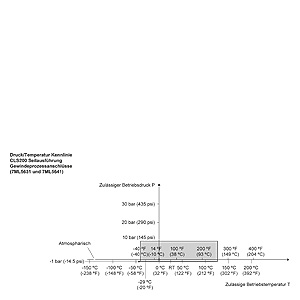

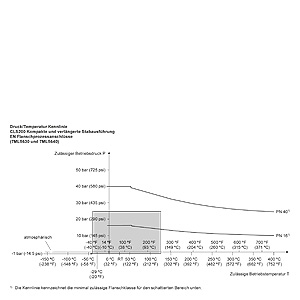

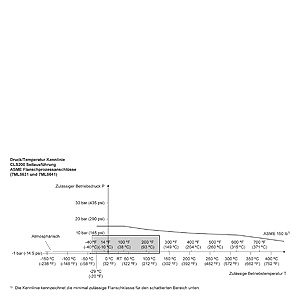

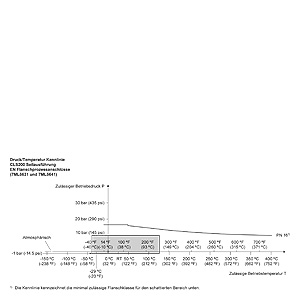

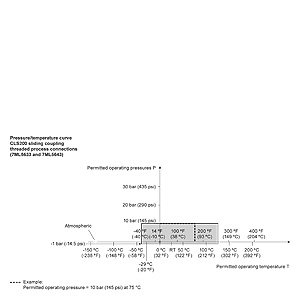

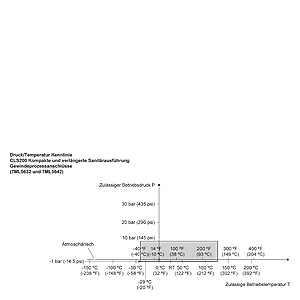

Кривые снижения рабочих параметров давление/температура процесса для Pointek CLS200 (7ML5502)

Кривые снижения рабочих параметров давление/температура процесса для Pointek CLS200 (7ML5502)

Кривые снижения рабочих параметров давление/температура процесса для Pointek CLS200 (7ML5502)

Кривые снижения рабочих параметров давление/температура процесса для Pointek CLS200 (7ML5502)

Кривые снижения рабочих параметров давление/температура процесса для Pointek CLS200 (7ML5504)

Кривые снижения рабочих параметров давление/температура процесса для Pointek CLS200 (7ML5504 и 7ML5505)

Кривые снижения рабочих параметров давление/температура процесса для Pointek CLS200 (7ML5504)

Кривые снижения рабочих параметров давление/температура процесса для Pointek CLS200 (7ML5504 и 7ML5505)



Чертеж

Дополнительно

Pointek CLS 200

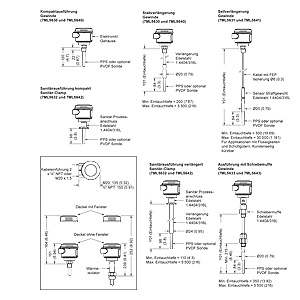

Размеры Pointek CLS 200

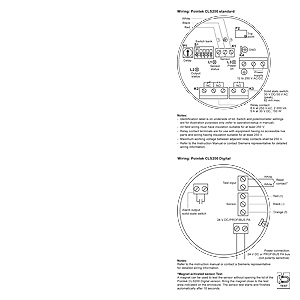

Схема подключения

Дополнительно

Pointek CLS 200

Соединение Pointek CLS 200



Аксессуары

Дополнительно

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номер	PG	Описание продукта	Цена
7ML1830-1AP	851	ПОВОРОТНОЕ УСТРОЙСТВО TYP EAII С ТРУБКОЙ NPT , 3/4 X 1, GALV	130.38
7ML1830-1AQ	851	ПОВОРОТНОЕ УСТРОЙСТВО TYP EAII С ТРУБКОЙ NPT , 3/4 X 1, PVC	130.38
7ML1830-1DL	853	ДЕРЖАТЕЛЬ 3/4 NPT (PPS) ДЛЯ POINTEK CLS200 (ЗОНД)	68.90
7ML1830-1DM	853	ДЕРЖАТЕЛЬ 1 BSPT (PPS) ДЛЯ POINTEK CLS200 (ЗОНД)	68.90
7ML1830-1JA	853	1/2 КАБЕЛЬНЫЙ ВВОД (ОБЩЕГО ИСПОЛЬЗОВАНИЯ И ПЫЛЕВЗРЫВОЗАЩИТА)	15.90
7ML1830-1JB	853	1/2 HF КАБЕЛЬНЫЙ ВВОД (ВЗРЫВОЗАЩИТА)	29.68
7ML1830-1JC	853	М20 Х 1,5 КАБЕЛЬНЫЙ ВВОД (ОБЩЕГО ИСПОЛЬЗОВАНИЯ И ПЫЛЕВЗРЫВОЗАЩИТА)	15.90
7ML1830-1JD	853	М20 Х 1,5 HF КАБЕЛЬНЫЙ ВВОД (ВЗРЫВОЗАЩИТА)	29.68
7ML1830-1JE	8ZM	МАГНИТ ДЛЯ ТЕСТА	29.68
7ML1830-1JF	8ZM	УСИЛИТЕЛЬ/ЦЕПЬ ЦИФРОВОЙ ВЕРСИИ	336.02
7ML1830-1JK	8ZM	LCD ДИСПЛЕЙ	69.96
7ML1998-5AR12	8ZM	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ POINTEK CLS 200 ФР.ЯЗ.	28.62
7ML1998-5AR32	8ZM	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ POINTEK CLS 200 НЕМ.ЯЗ.	28.62
7ML1998-5QE81	8ZM	инструкция по эксплуатации, CLS 300, быстрый запуск, много языков	40.28
A5E01163672	8ZM	SPARE SYNPRENE GASKET, ENCLOSURE VERSION, FOR IP65 VERSIONS	43.46
A5E01163673	8ZM	SPARE SILICONE GASKET, ENCLOSURE VERSION, FOR IP68 VERSION	62.54
A5E01163674	8ZM	SPARE ALUMINUM BLIND LID, FOR STANDARD VERSIONS	93.28
A5E01163676	8ZM	SPARE ALUMINUM LID WITH WINDOW	165.36
A5E01163677	8ZM	KIT, SENSOR FOR CABLE UNITS, PPS, STANDARD, VITON	343.44
A5E01163678	8ZM	KIT, SENSOR FOR CABLE UNITS, PPS, DIGITAL, VITION	367.82
A5E01163679	8ZM	KIT, SENSOR FOR CABLE UNITS, PPS, STANDARD, FFKM	727.16
A5E01163680	8ZM	KIT, SENSOR FOR CABLE UNITS, PPS, DIGITAL, FFKM	757.90
A5E01163681	8ZM	KIT, SENSOR FOR CABLE UNITS, PVDF, STANDARD, FKM	343.44
A5E01163682	8ZM	KIT, SENSOR FOR CABLE UNIT, PVDF, DIGITAL, FKM	367.82
A5E01163683	8ZM	KIT, SENSOR FOR CABLE UNIT, PVDF, STANDARD, FFKM	727.16
A5E01163684	8ZM	KIT, SENSOR FOR CABLE UNIT, PVDF, DIGITAL, FFKM	757.90
A5E01163685	8ZM	SPARE, 316L STAINLESS STEEL MOUNTING BRACKET	124.02
A5E01163686	8ZM	SPARE, PROFIBUS CONNECTOR, IP65 VERSIONS ONLY	142.04
