Принцип работы

Принцип измерения

Емкостная регистрация уровня

Частота измерений

600 кГц макс.

Вход

Измеряемая величина

Мин. и макс.

Выход

Выходной сигнал

• Релейный выход

Реле с определением отказа переключающий контакт (принцип рабочего тока или тока покоя, по выбору)

• Макс. нагрузка контакта

DC 30 V, 5 A/AC 250 V, 8 A

• Макс. переключающая способность

150 W/2000 VA

• Мин. нагрузка контаката

10 мА/DC 5 V

• Задержка времени (Вкл и/или Выкл)

1 до 60 с

• Транзисторный выход (с определением отказа)

• Выход

Гальваническое разделение

• Защита

От спутывания полюсов

• Макс. нагрузка

2 W

• Макс. напряжение переключения

AC 250 V / DC 300 V

• Максимальный ток нагрузки

100 мА

• Падение напряжения

< 1 V, тип при at 50 мА

• Задержка времени (Вкл и/или Выкл)

1 до 60 с

• Двухпроводной сигнализатор

С контроллерами

• Поведение при отказе

Мин. или макс.

Точность

Повторяемость

2 мм (0.08“)

Разрешение

• Мин. чувствительность (pF)

1 % изменения факт. емкости

• Макс. температурная погрешность

0.2 % от факт. емкости

Рабочие условия

Внешние условия

• внешняя температура

-40 до +85 °C (-40 до +185 °F)

• Макс. прочность при растяжении (зонд)

1900 кг (4188 lbs.)

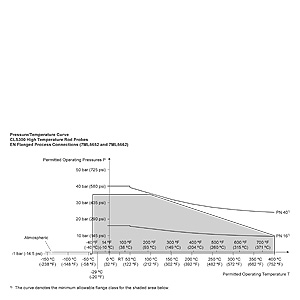

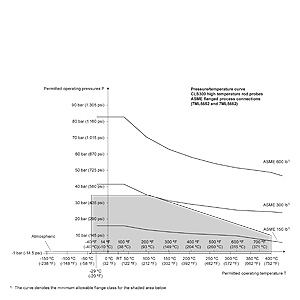

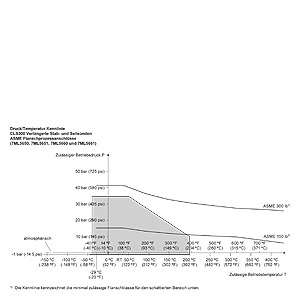

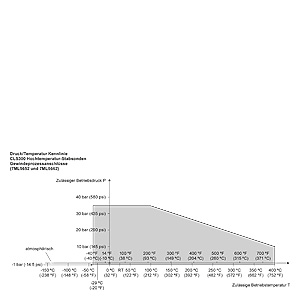

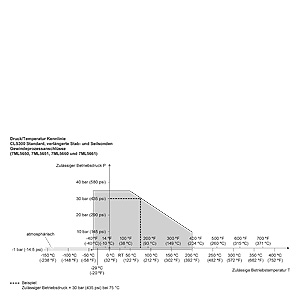

• Диапазон давления (зонд с тросиком) 1)

• Стандартная версия

-1 до 35 бар (-14.6 to 511 psi)

• Высокотемпературная версия

-1 до 100 бар (-14.6 to 1460 psi)

• Класс защиты

IP65/NEMA 4/Тип 4

Свойства материала

Жидкости, сыпучие вещества, взвеси, разделительные слои и приложения с клейкими материалами

• Диэлектрическая постоянная εr

Мин. 1.5

• Диапазон температур (зонд)

• Стандартная версия

-40 до +200 °C (-40 до +392 °F)

• Высокотемпературная версия

-40 до +400 °C (-40 до +752 °F)

Конструкция

• Подключение к процессору

¾"-, 1"-, 1¼"-, 1½"-NPT/BSPT/JIS

• Материал (корпус)

Эпоксидное покрытие

• Материал (части, соприкасающиеся с продуктом)

• Стандартная версия

AISI 316L/PFA/PEEK

• Высокотемпературная версия

AISI 316L/керамика

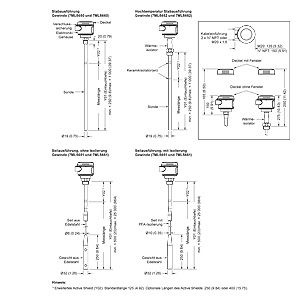

• Длина зондов

• Стержневая версия

Мин. 350 мм (14“),макс. 1000 мм (40“)

• Кабельная версия

Мин. 500 мм (20“),макс. 25000 мм (985“)

• Соединение

Клеммы, макс. 2.5 мм (0.009“)

Питание

AC/DC 12 до 250 V, гальваническое разделение

• Потребляемая мощность

2 VA/2 W

• Передача сигнала

2 x ½“ NPT ввод кабеля

• Защита от перенапряжения

Защита до 55 kV длительного разряда

Дисплей и элементы управления

• Дисплей

3 СИД для индикации контроля установок, состояния переключения и напряжения

• Патенциометр

2 потенциометра для задержки времени и чувствительности

• Переключатель

5 переключателей Dip для задержки вкл/выкл, мин./макс. Failsafe (безопасное положение), теста/установки задержки времени, мин/макс. чувствительности

Сертификаты и допуски

CE, CSANRTL/C, FM, CENELEC, ATEX 100, WHG/VbF  защита от переполнения (только для Германии)
