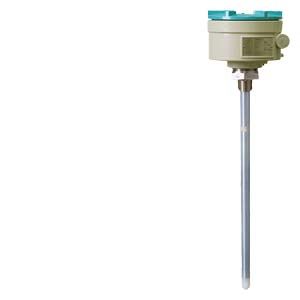

Вход

Диапазон измерения

0 до 330 pF

Интервал измерения

Мин. 1 pF

Частота измерения

420 кГц

Ток измерения подачи сигналов

NAMUR NE 43

Выход

Транзисторный выход

• Выход

Гальванически изолирован

• Защита

От обратной полярности (биполярный)

• Максимальное коммутационное напряжение

DC 30 V / AC 30 V

• Максимальный ток нагрузки

82 мА

• Падение напряжения

< 1 V, типовое при 50 мА

• Задержка по времени (до и после переключения)

1..60 с

• Токовая цепь

4..20 мА /20..4мА

Точность

22 to 3.6 мА (2-х проводной)

Температурная стабильность

 0.15 pF (0 pF) или  <0.25% (тип. < 0.1%) от факт. значения, действует большее значение на всем температурном диапазоне

Нелинейность и воспроизводимость

0,1% соответственно от диапазона и измеренного факт. значения

Погрешность

Погрешность <0,1% от измеренного значения

Рабочие условия

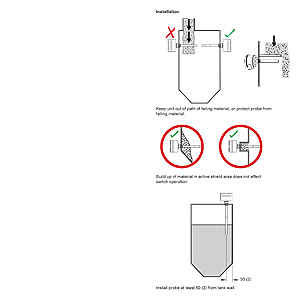

Условия монтажа

• Место установки

Внутри/Снаружи

Условия окружающей среды

• Температура окружающей среды (измерительный преобразователь)

-40..+85°C

• Категория монтажа

I

• Степень загрязнения

4

Параметры вещества

Относительная диэлектрическая постоянная

Мин, 1.5

• Температура процесса

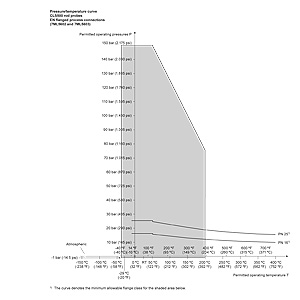

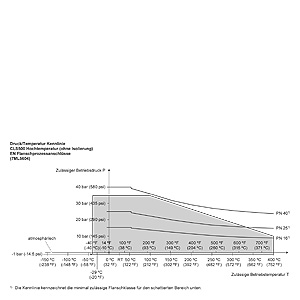

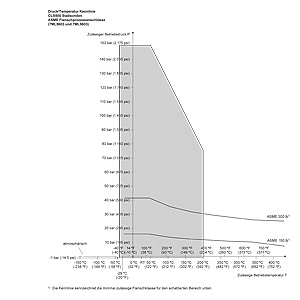

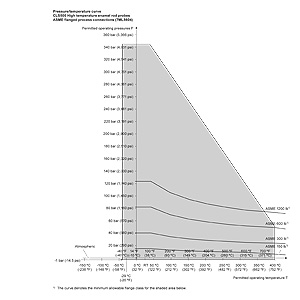

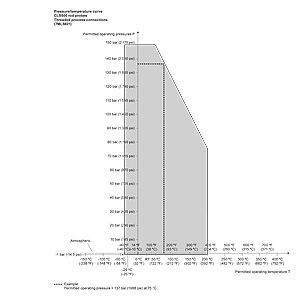

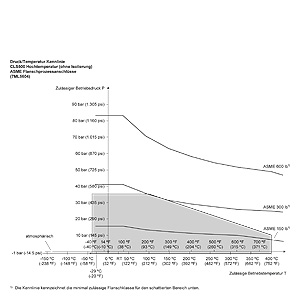

Номинальная температура зависит от давления. См. графики Давление/Температура

- Стандарт (PFA)

-50.. +200°C

- Высокотемпературное исполнение из нержавеющей стали с термоизолятором

-60.. +400°C

- Низкотемпературное исполнение

-200.. +200°C

Давление процесса

 Номинальное давление технологической прокладки зависит от температуры. См. графики Давление/Температура

• Стандарт (RFA)

-1.. +150 бар изб.( -14,6.. +2175 фунт/кв.дюйм изб.)

• Высокотемпературная версия (с эмалевым покрытием)

-1.. +35 бар изб. (-14,6.. +507,6 фунт/кв.дюйм)

Конструкция

Материал

• Части, соприкасающиеся с измеряемым веществом

• Стандартный стержень

Нержавеющая сталь 316L

• Изоляция зондов

 PFA, эмаль

Диаметр зондов

• Стандартное исполнение со стержнем (PFA)

 16 мм

Высокотемпературное исполнение со стержнем (нержавеющая сталь)

19 мм

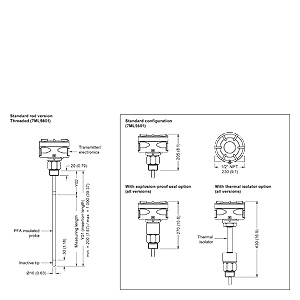

Длина зонда

• Стержневая версия

Макс. 1000 мм (216") для зонда с диаметром 16 мм или 19 мм

Подключение к процессу зонда

• Резьбовый монтаж

NPT[(Taper), ANSI/ASME B1.20.1] R[(BSPT), EN 10226/PT (JIS-T), JIS B 0203]

G[(BSPP), EN ISO 228-1/PF (JIS-P), JIS B 0202]

• Фланцевое соединение

ASME, EN 1092-1

Корпус

• Материал

Алюминий с эпоксидным покрытием (доступно исполнение из нержавеющей стали)

• Ввод кабеля

2 x ½” NPT

• Класс защиты

Тип 4X /NEMA 4X / IP65, IP68

Питание

Макс. DC 33 V (DC 30 V в искробезопасном режиме),мин. DC 12 V при 3,6 мА, мин. DC 9,5 V при 22 мА

Свойства

Сигнализация по измерению тока

NAMUR NE 43

Безопасность

• Входы/выходы с гальваническим разделением
• Полярность токовой цепи не имеет значения
• Полная герметичность
• Встроенный барьер искробезопасности

• Диагностика свозможностью сигнала о повреждениях при:

выходе основной переменной (PV) за допустимые пределы, нарушении измерительной цепи, наличии расхождений между показателями A/D и D/A преобразователей, неправильной контрольной сумме. Реализован сторожевой таймер и возможности для самодиагностики оборудования

• Поворотный переключатель функций

Позиция 0 до 9, A до F

• Интеллектуальная коммуникация

Соответствие требованиям международной организации HART Communication Foundation (HCF)

Сертификаты и допуски

• CE (соответствует требованиям E.C.C. EN 55011 и EN 61326)
• ATEX EEx ia IIC T6-T4,
• EEx ia IIB T6-T4 (intrinsically-safe), EEx d [ia] IIC T6-T4 (explosion-proof), Ex nC IIC T4 (Non-Sparking Proof)
• FM/CSA Class I, II and III, Div. 1 Groups A, B, C and D (intrinsically-safe), Class I, Div. 2, Class II, Div. 2, Class III,
• Div. 1 и 2 (hazardous locations)
• FM Class I, II и III, Div. 1 Groups A, B, C и D (explosion-proof)
• ATEX II1GD EEx ia IIC T6..T4; II 1/2 GD EExd [ia] IIC T6..T1; II3G 2D EEx nC IIC T6..T4
• Lloyd’s Register of Shipping, Категории ENV1, ENV2, ENV3, и ENV5
• 3A Sanitary
• PED 97 / 23 / CE

Общие значения

CE (соответствует требованиям E.C.C. EN 55011 и EN 61326) CSA/FM

Негорючий/не дающий искру

CSA/FM Класс I, Сек. 2 Группы A, B, C и D Т4

ATEX II 3G 2D EEx n A [ib] IIC T6.. T4 T100°C

Пылевзрывозащита

CSA/FM Класс II и III, Сек. 1 Группы E, F, G Т4

ATEX II 1/2GD EEx d [ia] IIC T6.. T1 T100°C

Взрывозащита

FM Класс I, Сек. 1 Группы A, B, C, D Т4 ATEX II 1/2GD EEx d [ia] IIC T6.. T1 T100°C

Морские

Регистр судоходства Ллойда, Категории ENV1, ENV2, ENV3, и ENV5, Бюро Веритас
