Принцип измерения

Емкостная регистрация уровня методом инверсной частотной модуляции

Вход

Измеряемая величина

Измерение в пикофарадах (пФ)

Выход

Выходной сигнал

• Транзисторный выход (CLS200 Digital)

• Выход

Гальванически разделенный

• Защита

От обратной полярности (биполярный)

• Макс. переключающее напряжение

• 30 В (DC)

• макс. 30 В (AC)

• Макс. ток нагрузки

82 мA

• Падение напряжения

< 1 В, обычно при 50 мA

• Временная задержка (ВКЛ и/или ВЫКЛ)

Программируемый пользователем (от 0 до 100 сек)

• Безопасный режим

Мин. или макс.

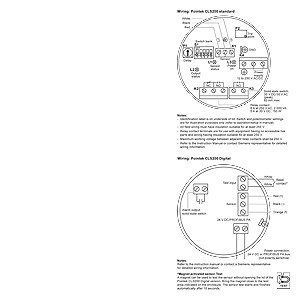

• Соединение

Съемная клеммная колодка

Рабочие условия эксплуатации 1)

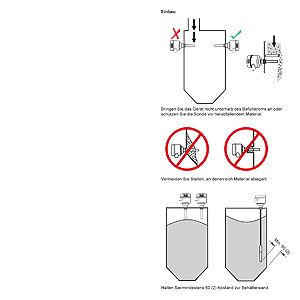

Условия монтажа

• Место монтажа

Внутри/снаружи

Внешние условия

• Внешняя температура

-40 to +85 °C (-40 to +185 °F)2)

• Категория монтажа

II

• Степень загрязнения

4

Свойства материала

Жидкости, сыпучие вещества, взвеси и разделительные слои

• Относительная диэлектрическая постояннаяεr

Мин. 1.5

• Температура в месте подключения к процессу

• Без теплоизолятора

 -40 to +85 °C (-40 to +185 °F)2)

• С теплоизолятором

-40 to +125 °C (-40 to +257 °F)

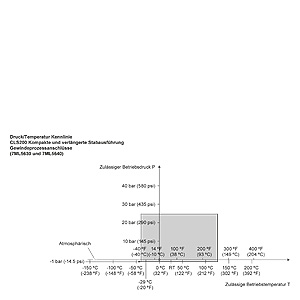

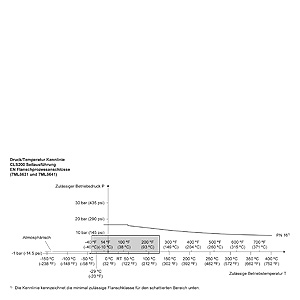

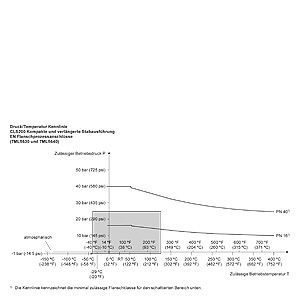

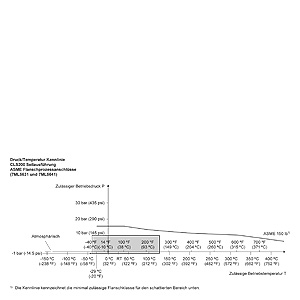

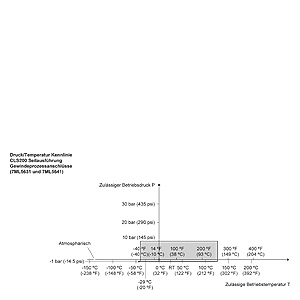

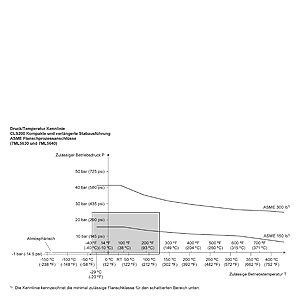

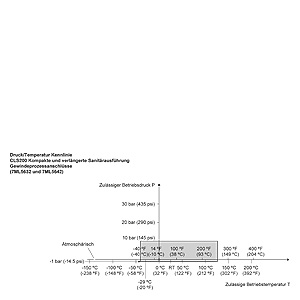

• Давление в месте подключения к процессу (стрежневая версия)

-1 to +25 bar g (-14.6 to +365 фунтов на квадратный дюйм)(номинальное)

• Давление в месте подключения к процессу (кабельная версия)3)

-1 to +10 bar g (-14.6 to +150 фунтов на квадратный дюйм)(номинальное)

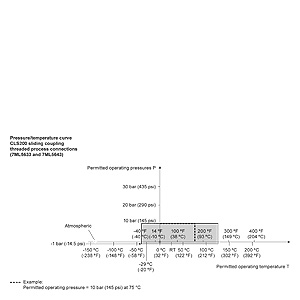

• Давление в месте подключения к процессу (версиясо скользящей муфтой)

-1 to +10 bar g (-14.6 to +150 фунтов на квадратный дюйм)(номинальное)

Конструктивные особенности

• Материал

• Корпус

Алюминий с эпоксидным покрытием с уплотнением

• Опционный теплоизолятор

нерж. сталь 316L

• Соединение

Съемная клеммная колодка, макс. 2.5 мм²

• Класс защиты

IP65/тип 4/NEMA 4 (опционально IP68)

• Ввод кабеля

резьба 2 x M20x1,5 (или: кабельный ввод 2 x 1/2" NPT, с 1 входом с заглушками)

Питание

• Напряжение на шине

Стандарт: от 12 до 30 В DC

Искробезопасное: от 12 до 24 В DC

• Потребление тока

12.5 мA

Сертификаты и допуски

• Общее использование

CSA, FM, CE, C-TICK

• Пылевзрывозащита

ATEX II 1/2 D T100°C

• Пылевзрывозащита с зондом IS

CSA/FM Class II, Div. 1, Gr. E, F, G

CSA/FM Class III  T4

• Взрывозащита с зондом IS

ATEX II 1/2 G EEx d[ia] IIC T6...T4

ATEX II 1/2 D T100°C

• Взрывобезопасность с зондом IS

CSA/FM Class I, Div. 1, Gr. A, B, C, D

CSA/FM Class II, Div. 1, Gr. E, F, G

CSA/FM Class III  T4

• Искробезопасность

ATEX II 1 G EEx ia IIC T6...T44)

ATEX II 1/2 D IP6X T100°C

CSA/FM Class I, Div. 1, Gr. A, B, C, D

CSA/FM Class II, Div. 1, Gr. E, F, G

CSA/FM Class III  T4

• Без воспламенений

CSA/FM Class I, Div. 2, Gr. A, B, C, D

CSA/FM Class II, Div. 2, Gr. F, G

CSA/FM Class III  T4 or T6

• Не дающий искру

ATEX II 3 G Ex nA II T6...T4

ATEX II 2 D IP6X T100°C

• Корабельная

Lloyds Register of Shipping, Категории ENV1, ENV2 and ENV5

• Другое

Утверждение образца (Китай)

Коммуникация

PROFIBUS PA (IEC 61158 CPF3 CP3/2)

Физический слой шины: IEC 61158-2 MBP (IS)

 Профиль устройства: профиль PROFIBUS PA для устройствуправления процессом версия 3.0, класс B

Полевой прибор FISCO

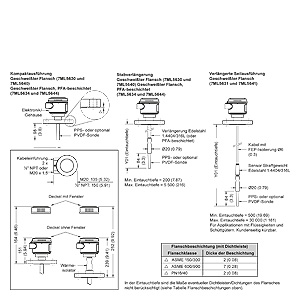

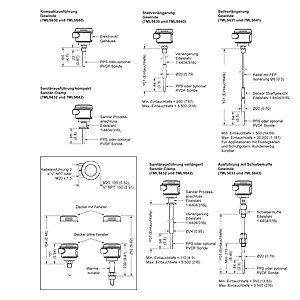

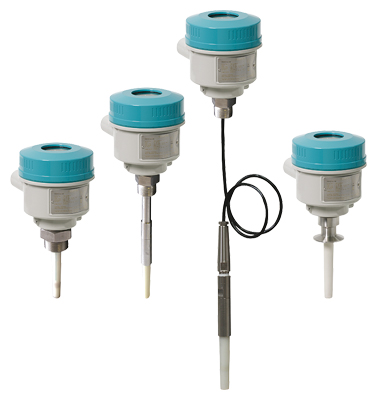

Стрежневая версия

Гигиеническаяверсия

Кабельная версия

Версия со скользящеймуфтой

Макс. длина

5.5 м (18 ft)

5.5 м (18 ft)

30000 мм (1181,1")жидкости и гидросмеси5000 мм (196,85")сухие вещества (под нагрузкой)

5.5 м (18 ft)

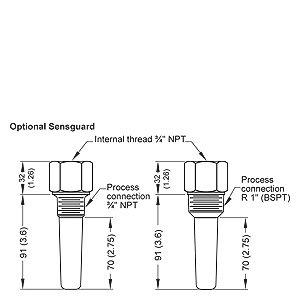

Подключениек процессу

R ¾", 1", 1¼", 1½" [(BSPT), EN 10226/PT (JIS-T), JIS B 0203]

¾", 1", 1¼", 1½" NPT [(Taper), ANSI/ASME B1.20.1]

G ¾", 1", 1½" [(BSPP), EN ISO 228-1/PF (JIS-P), JIS B 0202]

нерж. сталь 316L ASME/EN фланец

1½" , 2" гигиеническоеклеммноесоединениенерж. сталь 316L

R ¾", 1", 1¼", 1½" [(BSPT), EN 10226/PT (JIS-T), JIS B 0203]

¾", 1", 1¼", 1½" NPT [(Taper),ANSI/ASME B1.20.1]

G ¾", 1", 1½" [(BSPP), EN ISO 228-1/PF (JIS-P), JIS B 0202]

нерж. сталь 316L ASME/EN фланец

R ¾", 1", 1¼", 1½" [(BSPT), EN 10226/PT (JIS-T), JIS B 0203]

¾", 1", 1¼", 1½" NPT [(Taper), ANSI/ASME B1.20.1]

G ¾", 1", 1½" [(BSPP),EN ISO 228-1/PF (JIS-P), JIS B 0202]

Материал, используемыйдля удлинителя

нерж. сталь 316Lопционально покрытиеPFА 1)

нерж. сталь 316L

Кабель из фторированногоэтилен&пропилена (FEP) с сердечником из нержавеющей стали

нерж. сталь 316L

Детали сенсора,контактирующиес измеряемойсредой

PPS (опционально PVDF)

PPS (опционально PVDF)

PPS (опционально PVDF)

PPS (опционально PVDF)

Материалкольцевогоуплотнения

FKM (опционально FFKM)

FKM (опционально FFKM)

FKM (опционально FFKM)

FKM (опционально FFKM)

Теплоизолятор2)

Опционально

Опционально

Опционально

Опционально

Удлинитель

Длина по запросу клиента

Длина по запросу клиента

Кабельный удлинитель

Длина по запросу клиента
