Принцип измерения

Емкостная регистрация уровня методом инверсной частотной модуляции

Вход

Измеряемая величина

Изменение в пикофарадах (пФ)

Выход

• Транзисторный выход

• Выход

Гальванически разделенный

• Защита

От обратной полярности (биполярный)

• Макс. переключающее напряжение

• 30 В (DC)

• макс. 30 В (AC)

• Макс. ток нагрузки

82 мA

• Падение напряжения

< 1 V, обычно при 50 мA

• Временная задержка (до или после переключения)

Программируется пользователем (от 0 до 100 сек)

• Безопасный режим

Мин. или макс.

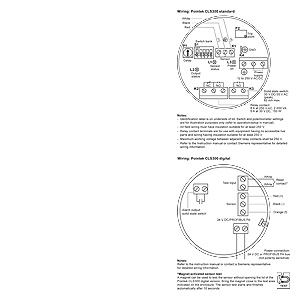

• Соединение

Съемная клеммная колодка

Точность

Разрешение

• Мин. чувствительность (пФ)

1% изменение фактической емкости

• Макс. температурная погрешность

0,2% значение фактической емкости

Рабочие условия эксплуатации 1)

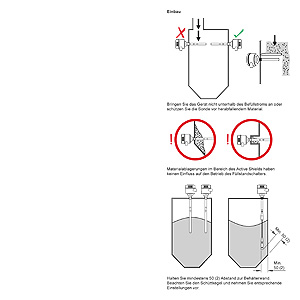

Условия монтажа

Место монтажа

Внутри/снаружи

Внешние условия

• Внешняя температура

-40 to +85 °C (-40 to +185 °F)2)

Свойства материала

Жидкости, сыпучие вещества, взвеси и разделительные слои, а также применение для вязких материалов

• Относительная диэлектрическая постоянная εr

Мин. 1.5

• Температура в месте подключения к процессу

• Стержневая/кабельная версия

-40 to +200 °C (-40 to +392 °F)2)

• Версия для работы при высоких температурах

-40 to +400 °C (-40 to +752 °F)

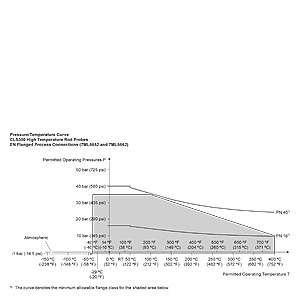

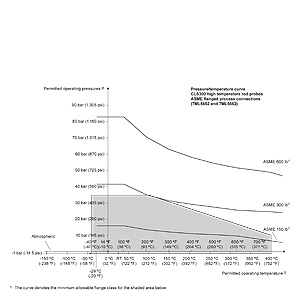

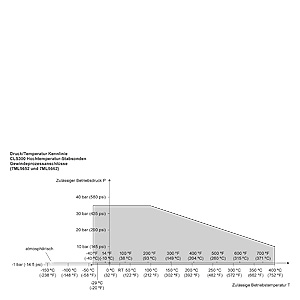

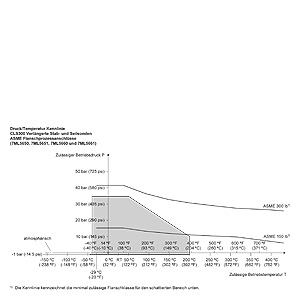

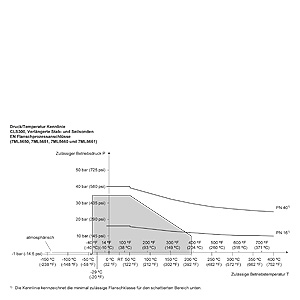

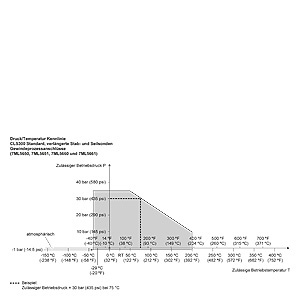

• Давление в месте подключения к процессу3)

-1 до +35 бар (- 14,6 до +511 фунтов на квадратный дюйм)

Конструктивные особенности

• Материал (корпус)

Алюминий с порошковым покрытием с уплотнением

• Класс защиты

Стандарт: Тип 4/NEMA 4/IP65Опционально: Тип 4/NEMA 4/IP68

• Ввод кабеля

резьба 2 x M20x1,5 (опционально: кабельный ввод 2 x 1/2" NPT, с 1 входом с заглушками)

Индикация и элементы управления

• Локальная индикация

жидкокристаллический дисплей

• Конфигурация

• Локально, используя 3 кнопки клавишной панели (для автономной операции)

• Удаленно, используя SIMATIC PDM (для установки в сети)

Питание

• Напряжение на шине (при подключении к процессу)

• Стандарт: от 12 до 30 В DC

• Искробезопасное: от 12 до 24 В DC

• Потребление тока

12.5 мA

Сертификаты и допуски

• Общее использование

CSA, FM, CE, C-TICK

• Пылевзрывозащита

ATEX II 1/2 D, 2 D IP6X T100°C

• Взрывозащита с зондом IS

ATEX II 1/2 G EEx d[ia] IIC T6...T4

ATEX II 1/2 D T100°C

• Пылевзрывозащита с зондом IS

CSA/FM Class II, Div. 1, Gr. E, F, G

CSA/FM Class III  T4

• Искробезопасность

ATEX II 1 G EEx ia IIC T6...T44)

ATEX II 1/2 D, 2 D IP6X T100°C

CSA/FM Class I, Div. 1, Gr. A, B, C, D

CSA/FM Class II, Div. 1, Gr. E, F, G

CSA/FM Class III  T4

• Без воспламенений

CSA/FM Class I, Div. 2, Gr. A, B, C, D

CSA/FM Class II, Div. 2, Gr. F, G

CSA/FM Class III  T4 or T6

• Взрывозащита с зондом IS

CSA/FM Class I, Div. 1, Gr. A, B, C, D

CSA/FM Class II, Div. 1, Gr. E, F, G

CSA/FM Class III  T4

• Корабельная

Lloyds Register of Shipping, категории ENV1, ENV2 and ENV5

• Другое

Утверждение образца (Китай)

Коммуникация

PROFIBUS PA (IEC 61158 CPF3 CP3/2)Физический слой шины: IEC 61158$2 MBP$(IS)Профиль устройства: профильPROFIBUS PA для устройств управленияпроцессом версия 3.0, класс BПолевой прибор FISCO

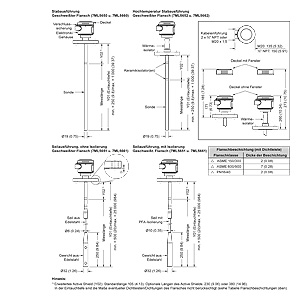

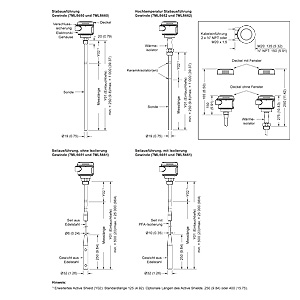

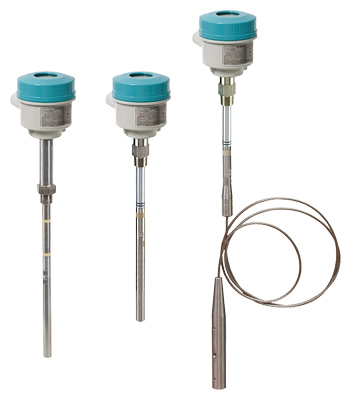

Стрежневая версия

Версия для работы при высоких температурах

Кабельная версия

Длина

Мин. 250 мм (9,8"),макс. 1000 мм (40")

Мин. 250 мм (9,8"),макс. 1000 мм (40")

Мин. 1000 мм (40"),макс. 25000 мм (984")

Детали сенсора, контактирующие с измеряемой средой

PFA (без изоляции зонда), нерж сталь 316L

Керамика (ZrO21)) (без изоляции зонда), нерж. сталь 316L

нерж. сталь 316L, опционально PFA

Материал кольцевого уплотнения

FKM (опционально FFKM)

Графит

FKM (опционально FFKM)

Теплоизолятор

Опционально

Стандартный

Опционально

Удлинение

Длина по запросу клиента

Длина по запросу клиента

Длина по запросу клиента
