Pointek LPS 200 Сигнализатор с поворотной лопастью “low-cost” Pointek LPS 200 может использоваться как сигнализатор заполнения, опустошения или необходимого количества для сыпучих веществ.
Особенности
Pointek LPS 200 - Проверенный принцип поворотной лопасти для сыпучих веществ
- Механическое уплотнение с высокой степенью интеграции
- Вспомогательная энергия по выбору через выключатель
- Уникальная проскальзывающая муфта
- Резьбовое соединение из нержавеющей стали 1 14 дюйма NPT или 1 12 дюйма BSP
- Поворотный корпус
- Опционная складная лопасть для использования с материалами с небольшой плотностью
- Простой монтаж через подсоединение к процессу
Область применения
Pointek LPS 200
Сигнализатор предельного уровня Pointek LPS 200 – дешевый сигнализатор с поворотной лопастью может использоваться как сигнализатор заполнения,тошения или необходимого количества для сыпучих веществ. Принцип поворотной лопасти особенно подходит для таких материалов, как зерно, корма, цемент, пластиковый гранулят и древесная стружка. Оборудованный опционной складной лопастью сигнализатор с поворотной лопастью отвечает требованиям даже низких плотностей материалов в 35 гл (2,19 lbft3) или 100гл (6,25 lbft3) со стандартной измерительной лопастью.
Вращающаяся измерительная лопасть, приводимая в движение синхронным редукторным двигателем, регистрирует наличие материала на монтажной высоте LPS 200. Если контролируемое вещество достигает измерительной лопасти, то оно препятсвует ее вращению. Контакт реле замыкается. Если измерительная лопасть снова освобождается, то она снова начинает вращаться и реле возвращается в свое обычное состояние.
Крепкая конструкция LPS 200 может работать даже в самых тяжелых условиях в зоне сыпучих веществ. В зависимости от свойств материала (кпримеру налипания на лопасти) чувствительность измерительной лопасти может настраиваться.

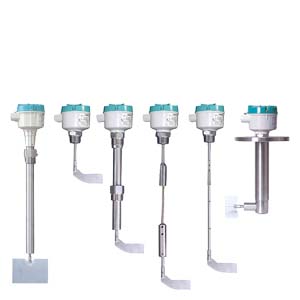

LPS 200 поставляется в различных конфигурациях: короткая версия, с защитной трубкой и тросовым удлинителем. LPS 200 со стандартной измерителльной лопастью подходит для большинства случаев использования. В случае очень легких материалов рекомендуется версия со складной лопастью, имеющая большую чувствительность.
Технические данные
Pointek LPS 200 | Принцип работы | |
|---|---|
| Принцип измерения | Сигнализатор с поворотной лопастью |
| Вход | |
| Измеряемая величина | Мин. и макс. |
| Выход | |
| Выходной сигнал | |
| Тревога | Минивыключатель 5A при AC 250 V, омная нагрузка |
| Задержка срабатывания | около 1,3 секунд |
| Чувствительность | настраивается через противодействующую силу пружины или геометрию измерительной лопасти |
| Условия использования | |
| Условия монтажа | |
| Место монтажа | внутриснаружи |
| Условия окружающей среды | |
| Температура окружающей среды | -20 to +60 °C (-4 to +140 °F) |
| Класс защиты | IP 65 / Type 4 / NEMA 4 |
| Категория | III |
| Свойства измеряемого вещества | Сыпучие вещества |
| Температура | -20 to +80 °C (-4 to +176 °F) |
| Давление (резервуар) | max. 0.5 bar (7 psi) |
| Минимальный насыпной вес | |
| стандартная измерительная лопасть | 100 гд (6,25 лб куб фут) если лопасть покрыта материалом до 10 см (4 дюйма) 200 гд (2,19 лбфут куб.) если лопасть покрыта материалом до 10 см (4 дюйма) |
| складная лопасть | 35 гл (2.19 лбкуб фут) если лопасть полностью покрыта материалом 70 гл(4.69 лбкуб.фут) если лопасть полностью покрыта материалом |
| Конструктивные особенности | |
| Материал | |
| Алюминий с эпоксидным покрытием | |
| подсоединение к процессу, защитная трубка и измерительная лопасть | Нержавеющая сталь |
| Подсоединение к процессу | Резьба1¼" NPT, 1½" BSP |
| Ввод кабеля | 2 x M20 или 2 x ½" NPT |
| Питание | |
| с переключаемыми зажимами | AC 115 V, ±15%, 50 - 60 Hz, 4 VA или AC 230 V, ±15%, 50 Hz, 6 VA или DC 24 V, ±15%, 2.5 W |
| Сертификаьы и допуски | FM/CSA Класс II, Div. 1, Группа E, F, G, Класс III CSAUS Класс II, Div. 2, Класс III ATEX II 1/2 D (пылевзравозащита) CE |

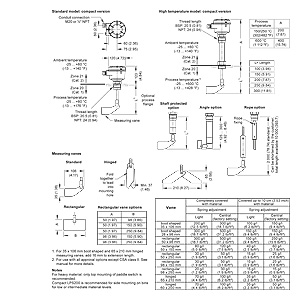

Чертеж
Pointek LPS 200
Размеры Pointek LPS 200

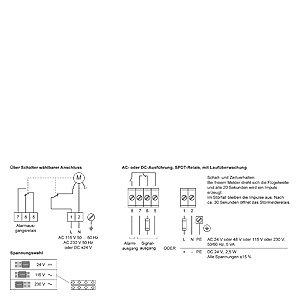

Схема подключения
Pointek LPS 200
Соединения Pointek LPS 200
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7ML5725-.....-.... | 856 | SITRANS LPS200, ЭЛЕКТРОМЕХАНИЧЕСКИЙ СИГНАЛИЗАТОР УРОВНЯ, КОМПАКТНОЕ ИСПОЛНЕНИЕ | 316.94 |
| 7ML5726-.....-.... | 856 | SITRANS LPS200, ЭЛЕКТРОМЕХАНИЧЕСКИЙ СИГНАЛИЗАТОР УРОВНЯ, ИСПОЛНЕНИЕ С ЗАЩИТНОЙ ТРУБКОЙ | 351.92 |
| 7ML5727-.....-.... | 856 | SITRANS LPS200, ЭЛЕКТРОМЕХАНИЧЕСКИЙ СИГНАЛИЗАТОР УРОВНЯ, КАБЕЛЬНОЕ ИСПОЛНЕНИЕ | 396.44 |
| 7ML5728-.....-.... | 856 | SITRANS LPS200, ЭЛЕКТРОМЕХАНИЧЕСКИЙ СИГНАЛИЗАТОР УРОВНЯ, НАКЛОННОЕ ИСПОЛНЕНИЕ | 589.36 |
| 7ML5730-.....-.... | 856 | SITRANS LPS200, ЭЛЕКТРОМЕХАНИЧЕСКИЙ СИГНАЛИЗАТОР УРОВНЯ, ИСПОЛНЕНИЕ С УДЛИННИТЕЛЬНОЙ ТРУБКОЙ | 365.70 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7ML1830-1KG | 8ZM | МОТОР-РЕДУКТОР, УНИВЕРСАЛЬНОЕ ЭЛ.ПИТАНИЕ, ДЛЯ POINTEK PLS 200 | 190.80 |
| 7ML1830-1KH | 8ZM | ЗАПАСНАЯ ЛОПАСТЬ 35 X 102 MM ДЛЯ POINTEK PLS 200 | 25.44 |
| 7ML1830-1KJ | 8ZM | ЗАПАСНАЯ СКЛАДНАЯ ЛОПАСТЬ 65 X 210 MM ДЛЯ POINTEK PLS 200 | 55.12 |
| 7ML1830-1KK | 8ZM | УДЛИНЕНИЕ КАБЕЛЯ 2000 ММ ДЛЯ POINTEK PLS 200, L=2000мм | 178.08 |
| 7ML1998-5FS62 | 8ZM | инструкция по эксплуатации для SITRANS LPS200, много языков | 23.32 |
| 7ML5711-0AA | 8ZM | POINTEK LPS200 ЭЛЕКТРОМЕХАНИЧЕСКИЙ СИГНАЛИЗАТОР УРОВНЯ, ИСПОЛНЕНИЕ С ЗАЩИТНОЙ ТРУБКОЙ 500, 400, 300MM | 33.92 |
| 7ML5711-1AA | 8ZM | POINTEK LPS200 ЭЛЕКТРОМЕХАНИЧЕСКИЙ СИГНАЛИЗАТОР УРОВНЯ, ИСПОЛНЕНИЕ С ЗАЩИТНОЙ ТРУБКОЙ 1000,900,800, 700,600MM | 46.64 |
| 7ML5711-2AA | 8ZM | POINTEK LPS200 ЭЛЕКТРОМЕХАНИЧЕСКИЙ СИГНАЛИЗАТОР УРОВНЯ, ИСПОЛНЕНИЕ С ЗАЩИТНОЙ ТРУБКОЙ 1500, 1400, 1300, 1200, 1100MM | 61.48 |
