Pointek LVS 200 - Сигнализатор уровня

Вибрационный сигнализатор предельного уровня Pointek LVS 200 регистрирует наличие или отсутствие сыпучих материалов в резервуарах, силосах или воронках.

Особенности

Высокая мехиническая стойкость
сильная вибрация подходит и для больших нагрузок
поворотный корпус
резьбовое соединение из нержавеющей стали1 12 дюйма
подходит для легкого материала (20 гд или 1,3 lbft3)
удлинители до 4000 мм (157 дюймов) по заказу клиента

Область применения

Вибрационный сигнализатор предельного уровня Pointek LVS 200 регистрирует наличие или отсутствие сыпучих материалов в резервуарах, силосах или бункерах. LVS 200 имеет сигнальный выход для индикации тревоги при достижении максимального или минимального уровня. Могут измеряться различные продукты к например известь, пенополистирол, мука и пластиковый гранулят. LVS 200 обеспечивает надежные результаты измерения даже для очень легких материалов с весом 20 гл (1,3 lbft3)

LVS 200 имеет компактный дизайн и может устанавливаться вертикально или сбоку. Вибрирующие элементы вызывают определенное самоочищение прибора от измеряемого материала.

Благодаря оригинальному дизайну и кристиллической структуре отсукакются неправильные значения измерения высоких уровней.

Вибрационный зонд, благодаря пьезоэлектрическому воздействию колеблется с механической резонансной частотой приблизительно в 125 Гц. Еслиь зонд покрыт материалом, то возникающее из-за этого глушение регистрируется электронно и через секундную задержку срабатывает соответствующий коммутационный выход. Как только вибрационный зонд освобождается от материала, колебания снова возобновляюся и реле возвращается в сове обычное состояние.

Технические данные

Принцип работы
Принцип измерения	Вибрационный сигнализатор предельного уровня
Вход
Измеряемая величина	Мин. и макс.
Выход
Выходной сигнал
задержка срабатывания реле	 около 1 сек. С момента прерывания вибрации  1 до 2 сек. С сосента возобновления вибрации
 релейный failsafe	переключатель
 выход тревоги
Чувствительность	Мин. Или макс. Выбор через переключатель
Условия использования
Условия монтажа
 указания по монтажу	внутриснаружи
Внешние условия
 внешняя температура	-20 to +60 °C (-4 to +140 °F)
 класс защиты	IP 65 / Type 4 / NEMA 4
 категория монтажа	III
Свойства измеряемого вещества	Сыпучие вещества
 температура	-20 to +80 °C (-4 to +176 °F)
 давление (резервуар)	макс. 10 Бар (145psi) Европейское труководство по устройствам под давлением 9723ЕС категория 1
 мин. насыпной вес	20 гл (1,3lbft3)
 частота измерения	около 125 Гц
Конструктивные особенности
 материал
корпус	Алюминий с эпоксидным покрытием
сенсор	Нержавеющая сталь
 Подсоединение к процессу	Резьба 112 дюйма NP{T, R 112 дюйма DIN 2999 (коническая)
 Ввод кабеля	2 х М20 order 12 дюйма NPT
 Вес	около 1,9 кг + 2,5 кгм удлинительной трубки
Вспомогательная энергия	19 to 230 Vac, +10%, 50 to 60 Hz, 8 VA DC 19 to 55 V, +10%, 1.5 W АС 19 до 230 V, + 10%, 50 до 60 Гц, 8 VA или DC 19 до 55 V, + 10%, 1,5 W
Сертификаты и джопуски	FM/CSA Class II, Div. 1, Group E, F, G, Class III CSAUS Class II, Div. 2, Class III ATEX II 1/2 D (dust explosion) CE FMCSA класс II, Div. 1, группы E, F, G класс III CSA класс II, Div. 2 класс III ATEX II 12 D (пылевзрывозащита) СЕ

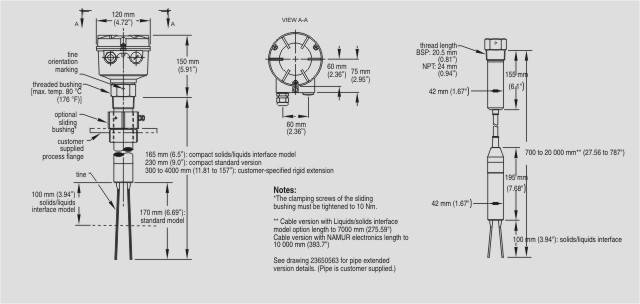

Чертеж

Размеры Pointek LVS 200

Чертеж [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.

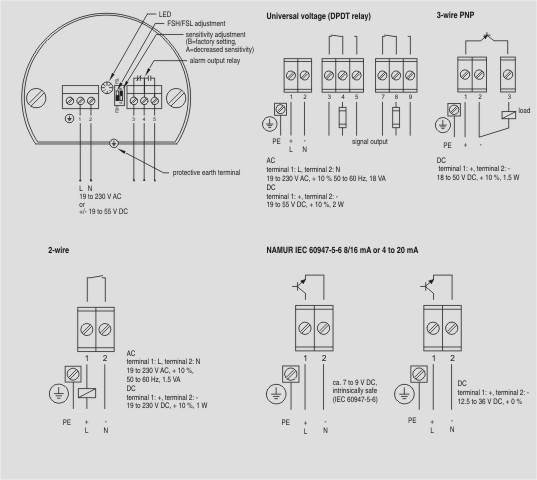

Схема подключения

Соединения Pointek LVS 200

Заказные данные [PDF]
