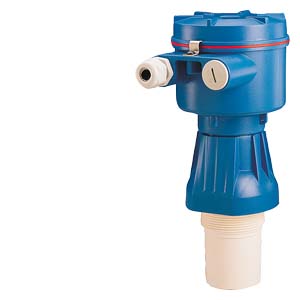

Pointek ULS 200 Pointek ULS 200 это бесконтактный ультразвуковой сигнализатор уровня с двумя точками переключения для регистрации уровня сыпучих веществ, жидкостей и взвесей во многих отраслях промышленности.
Особенности
Pointek ULS 200 - 2 коммутационных выхода для макс./макс., макс., мин. имин./мин. сигнализация уровня, а также управлениязаполнением и опорожнением
- Встроенная температурная компенсация
- Питание AC или DC
- Электроника с функцией Failsafe (безопасное положение)
- Подсоединения к процессу через резьбу и гигиеническиезажимы согласно 3A
- Корпус из поликарбоната или алюминия, IP67/ NEMA 6/Type 6
- Простое программирование двумя клавишами
Область применения
Pointek ULS 200 Этот недорогой ультразвуковой сигнализатор уровня позволяет осуществлять бесконтактную регистрацию двух различных точек уровня у жидкостей, взвесей и сыпучих веществ. Диапазон измерения для сыпучих веществ составляет макс. 3 м., а для жидкостей и взвесей 5 м., при этом отсутствует какой-либо контакт с продуктом. На сенсоре не образуются отложения.
Исключаются проблемы, которые возникают у приборов с контактным методом измерения ( к примеру, гидростатические приборы, поплавки). Сигнализатор уровня имеет прочную конструкцию. Компактный прибор состоит из сенсора и электроники. У него нет подвижных частей и он практически не нуждается в техническом обслуживании.
Могут поставляться сенсоры из Tefzel® или Kynar-Flex®, тем самым являясь особо стойкими к химическому воздействию. Тем самым прибор может использоваться в химиии, нефтехимии, водохозяйстве и сфере сточных вод. Сантехническая версия ULS 200 с фланцевой опцией (промышленный стандарт) быстро демонтируется и легко чистится. Тем самым она отвечает требованиям для использования в пищевой и фармацевтической промышленности. Pointek ULS 200 убеждает благодаря своей производительности и одновременно уменьшает затраты на техническое обслуживание, время простоя и предварительные затраты.
Дизайн
Pointek ULS 200 Монтаж
Монтаж сигнализатора предельного уровня POINTEK ULS 200 необходимо производить в местах, где температура не превышает максимально допустимого уровня. В соответствии с хараетеристиками класса защиты и материала корпуса. Крышка должна быть доступной, чтобы обеспечить подсоединение, калибровку и обзор дисплея.
Рекомендуется не производить монтаж сигнализатора предельного уровня POINTEK ULS 200 в непосредственной близости от высоковольтных и частотных преобразователей или силовых выключателей. При монтажа необходимо учитывать, что ультразвуковой луч должен не иметь на пути препятсвий и быть направлен под прямым углом к поверхности материала.
Монтаж и подключение
Имеется три типа резьб Pointek ULS 200 : 2" NPT, 2" BSP или PF2 . Сигнализатор предельного уровня может быть снабжен фланцевым адаптеромl 75 mm (3") в качестве ответного фланца к фланцамo 3" ANSI, DIN 65, PN10 и JIS 10K 3B.
Для обеспечения соответствующих технических условий может возникнуть необходимость раздельной прокладки кабелей и и линий.
Конфигурация
Pointek ULS 200

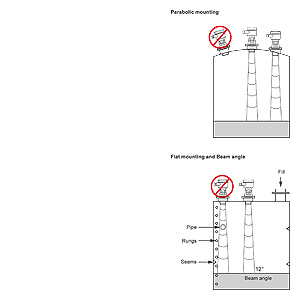

Монтаж Pointek ULS 200
Технические данные
Pointek ULS 200 | Pointek ULS 200 | |
|---|---|
| Принцип работы |
|
| Ультразвуковой сигнализатор уровня |
| Диапазон измерения |
|
| Диапазон измерения для жидкостей | 0,25 до 5 м |
| Диапазон измерения для сыпучих веществ | 0,25 до 3 м |
| Выход |
|
| версия АС (реле) | 2 переключающих контакта, ном. мощность 5 A при AC 250 V, омная нагрузка |
| версия DC (реле) | 2 переключающих контакта, ном. мощность 5 A при DC 48 V |
| или: |
|
| Транзистор | 2 переключателя, ном. мощность макс. 100 мА, DC 48 V |
| Точность измерения |
|
| Версия AC/DC |
|
| 3 мм (0.1“) |
| 0,25% от диапазона измерения |
| Рабочие условия |
|
| Условия монтажа |
|
| Внутри/снаружи |
| See transducers |
| Внешние условия |
|
| -40 до +60 °C(-40 до +140 °F) |
| -20 до +60 °C (-5 до +140 °F) |
| IP67 / NEMA 6 / Type 6 |
| Свойства материала |
|
| 0 бар (обычное атмосферное давление) |
| Конструктивные особенности |
|
| Материал | Поликарбонат или алюминий с эпоксидным покрытием с уплотнением |
| Вес | Около 1.5 кг |
| Материал сенсора | Tefzel® или Kynar Flex® |
| Подключение к процессу | 2“ NPT, 2“ BSP или PF 2 |
| Для 3" ANSI, DN65 PN10 и JIS 10K3B |
| Сантехническое подключение к процессу | 4" Clamp-соединение по руководствам 3A |
| Питание |
|
| AC 100 до 230 V ±15% 50/60 Гц, макс. 12 VA (5 W) |
| Версия DC | DC 18 до 30 V, 3 W |
| Интерфейс индикации/управления |
|
| Индикатор | Жидкокристаллический, трехпозиционный, высота 9 мм, для индикации расстояния между поверхностью излучения и материалом, многосегментная графика |
| Память | EEPROM, энергонезависимая |
| Программирование | 2 клавиши управления |
| Электроника/корпус | Соединение: клеммная колодка, макс. 2,5 мм2 массивный проводник/ 1,5 мм2 литца |
| Класс защиты | IP67/Тип 6/NEMA 6 |
| Ввод кабеля | 2 dx ½“ NPT или 2 x PG 13.5 |
| Сертификаты и допуски |
|
Tefzel® является зарегестрированным товарным знаком Dupont.
Kynar Flex® является зарегестрированным товарным знаком Elf Atochem North America.
Опции
Pointek ULS 200

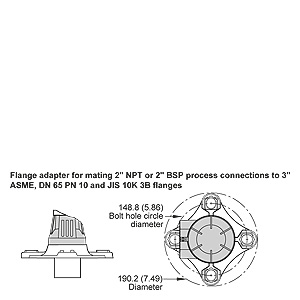

Pointek ULS 200 Опциональный фланцевый адаптер
Чертеж
Pointek ULS 200

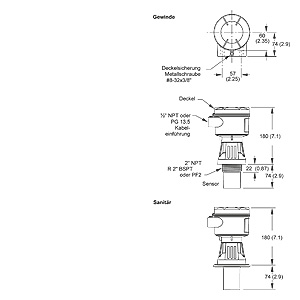

Размеры ULS 200
Схема подключения
Pointek ULS 200

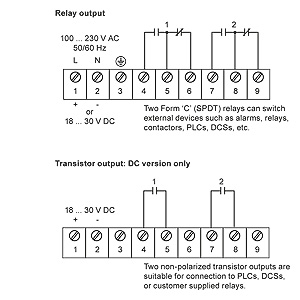

Соединения ULS 200
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7ML1510-..... | 851 | POINTEK ULS 200, БЕСКОНТАКТНЫЙ УЛЬТРАЗВУКОВОЙ СИГНАЛИЗАТОР УРОВНЯ, ДВА РЕЛЕЙНЫХ КОНТАКТА, ДВЕ УСТАВКИ ДЛЯ КАЖДОГО РЕЛЕ, ДЛЯ СИГНАЛИЗАЦИИ УРОВНЯ ЖИДКОСТЕЙ И СЫПУЧИХ МАТЕРИАЛОВ В ДИАПАЗОНЕ ДО 5 М | 832.10 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7ML1830-1BK | 851 | УНИВЕРСАЛЬНЫЙ МОНТАЖНЫЙ НАБОР FMS-200 | 125.08 |
| 7ML1830-1BR | 851 | 4 '' МОНТАЖНОЕ СОЕДИНЕНИЕ ДЛЯ ECHOMAX XKS-6 САНИТАРНЫЙ СЕНСОР | 61.48 |
| 7ML1830-1BT | 851 | УНИВЕРСАЛЬНЫЙ МОНТАЖНЫЙ АДАПТЕР, 2 ДЮЙМА NPT | 121.90 |
| 7ML1830-1BU | 851 | УНИВЕРСАЛЬНЫЙ МОНТАЖНЫЙ АДАПТЕР, 2 ДЮЙМА BSP | 121.90 |
| 7ML1830-1DQ | 851 | КОНТРГАЙКА ,2BSP,ФЛАНЕЦ (PROBE ULS) | 13.78 |
| 7ML1830-1DT | 851 | КОНТРГАЙКА,2NPT,FUER THE PROBE | 13.78 |
| 7ML1830-1LG | 8ZM | POLYCARBONAT КРЫШКА ДЛЯ POINTEK ULS 200 | 14.84 |
| 7ML1830-1LH | 8ZM | АЛЮМИНИЕВАЯ КРЫШКА ДЛЯ POINTEK ULS 200 | 31.80 |
| 7ML1930-1AC | 851 | ТАБЛИЧКА С ТЕКСТОМ 12 X 45MM НА КОРПУС ПРИБОРА | 45.58 |
