Безопасные полоски SIGUARD для механической защиты от защемления на опасных краях. Если безопасная полоска срабатывает или если в ней или соединительных кабелях возникает неисправность, выходная цепь размыкается, и привод останавливается.

Безопасные полоски имеют допуск  к эксплуатации вместе с соответствующим анализатором сигналов для категории 4 в соответствии с EN 954-1.

Область применения

Типичными примерами применения в конструкциях станков и агрегатов являются защитные ограждения станков, автоматические транспортные системы, моечные тамбуры, подъемные платформы и автоматические манипуляторы.

Полоски безопасности могут использоваться также для ограничения усилия, прилагаемого к препятствию при закрывании дверей и ворот, а также для автоматически закрывающихся дверей и окон в конструкции транспортных средств.

Дизайн

Система контроля состоит из безопасной полоски 3RG78 55 и анализатора сигналов 3RG78 57.

Безопасная полоска состоит из монтажной рейки (алюминиевая шина), полоски для датчика (резиновая лента) и инфракрасного датчика. Датчик, состоящий из передатчика и приемника, имеет диапазон обнаружения объекта 0,5 … 10 м.

Анализатор сигналов смонтирован в узком корпусе (ширина 22,5 мм) для монтажа на стандартных шинах. Для каждой безопасной полоски необходим отдельный анализатор сигналов, т.е.  комбинация передатчика и приемника.

Передатчик  и приемник подключаются к блоку анализа трехжильным кабелем.

Монтаж

Монтажная рейка отрезается по размеру и крепится к защищаемому краю.

Резиновая лента отрезается по размеру и вставляется в монтажную рейку. Передатчик и приемник вставляются в полость в резиновой ленте слева и справа.

Коричневая, зеленая и белая жилы должны быть подключены к анализатору сигналов так, чтобы была обеспечена правильность присоединения цветов.

Инфракрасный луч света между передатчиком и приемником направляется вдоль резиновой ленты. Он отражается от гладкой внутренней поверхности ленты. Это позволяет изгибать резиновую ленту до определенной степени, не вызывая отключения.

Функции

Благодаря динамической природе схемы, обнаруживается любая неисправность. В случае неисправности или при срабатывании безопасной полоски контролирующее устройство переключается в безопасное состояние. Повторный пуск должен быть подтвержден через внешнюю цепь (напр., кнопкой готовности или включения).

Состояние устройства отображается двумя светодиодами (питающее напряжение, включить) на передней панели.

Выходы

Анализатор сигналов имеет:

• два релейных выхода, которые используются в качестве отпирающих цепей
• полупроводниковый выход (сигнальный выход, не имеющий отношения к обеспечению безопасности) для сообщения управляющему устройству о неисправности (открытый коллектор npn).

Технические данные

Анализирующее устройство

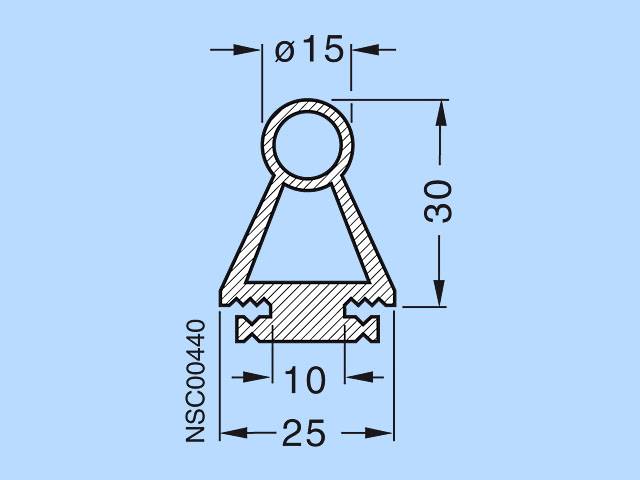

Отключающая планка (резиновая лента)

Чертеж

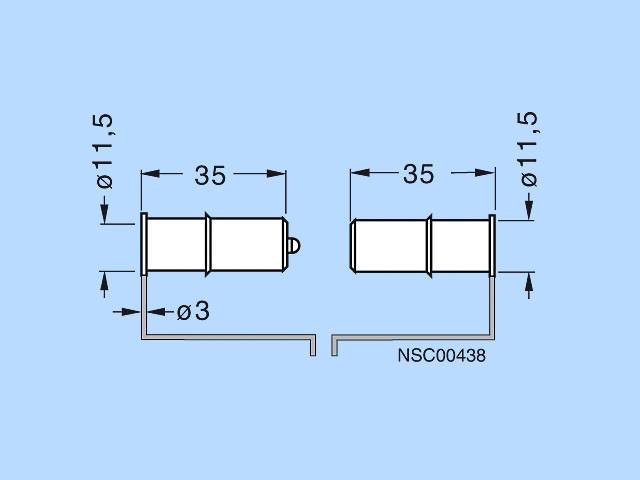

Передающий/принмающий датчик 3RG78 55-1R

Держатель датчика 3RG78 55-2B

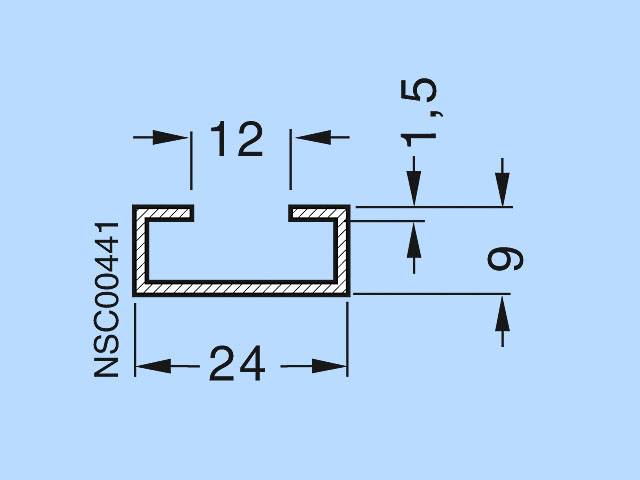

Монтажный держатель 3RG78 55-3B

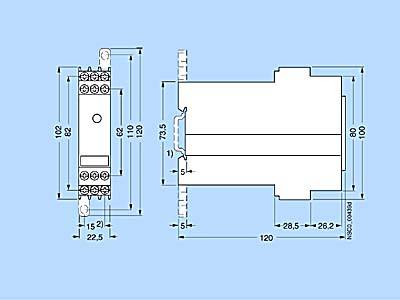

Блок обработки 3RG78 57-1BD

Заказные данные

Аксессуары
