Для AC и DC

DIN VDE 0110 часть 1, DIN VDE 0435, DIN VDE 0660 и DIN EN 50 005

Оптрон: DIN VDE 0884, DIN VDE 0411 часть 500, МЭК 61131-2 (программируемые контроллеры).

Согласующие реле в двухуровневом исполнении имеют очень небольшую установочную ширину. Техника подключения: винтовые и пружинные зажимы. Для тестирования существуют вариант исполнения с переключателем режимов «Ручной-О-Автоматический».

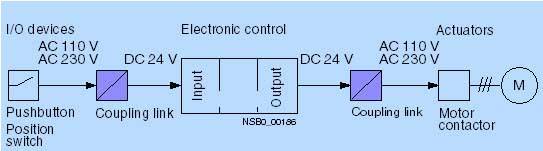

Входные и выходные согласующие реле различаются по пространственному расположению контактных зажимов и светодиодов. Для рабочих обозначений каждое реле сопряжения имеет незаполненную табличку.

С учетом технических данных электронной системы согласующие реле имеют небольшую потребляемую мощность.

Дизайн

Указания по монтажу

 Возможно крепление на защелке на горизонтальной или вертикальной монтажной рейке. На вертикальной монтажной рейке и

при плотном монтаже допустимая температура окружающей среды Tu = 40 °C. Рабочее положение может быть любым.

При полном использовании допустимой верхней границы номинального управляющего напряжения и при максимальной допустимой температуре окружающей среды для непрерывной 24-часовой эксплуатации (100 %-продолжительность включения) не рекомендуется располагать аналогичные или прочие устройства с высокой внешней температурой в непосредственной близости, без зазора, поскольку это может снизить срок службы согласующего реле.

Зазор > 10 мм с левой и с правой стороны устройства при подобных условиях эксплуатации снижает риск преждевременного отказа.

Оптрон подключается через полупроводник. Они не подвержены износу; сваривание также невозможно.

Оптроны с шириной 6,2 мм на правой стороне корпуса имеют отверстие. Как и согласующие реле, они могут монтироваться плотными рядами.

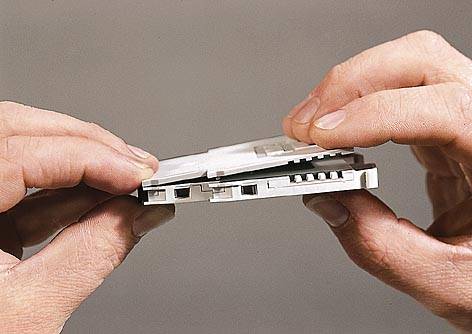

Для обеспечения защиты от касания модулей модельного ряда 6,2 мм с отверстием в корпусе (например, ЗТХ7 004-ЗАВ04), каждый модуль или последний модуль в ряду должен иметь защитную крышку.

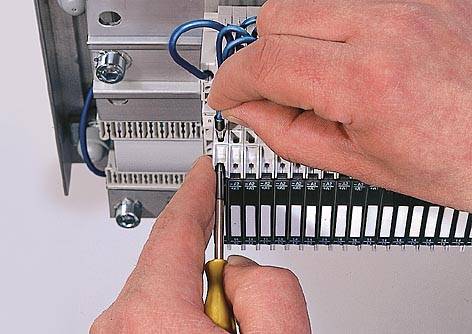

Подключение провода к пружинному контактному зажиму

Функции

Ограничение перенапряжения

Коммутационные элементы оптрона представляют собой полупроводник. Они не подвержены износу; поэтому сваривание невозможно.

Примечание:

Для полупроводников коммутируемый ток не зависит от индуктивности потребителей, то есть коммутируемый ток при нагрузке DC-13 имеет такую же величину, как при индуктивной нагрузке DC-12. Благодаря этому реле с полупроводниковым выходом прекрасно подходят для индуктивной нагрузки, например, для электромагнитных клапанов. Количество коммутационных циклов не имеет значения, так как они не влияют на срок службы полупроводника, если он не подвергался перегреву.
