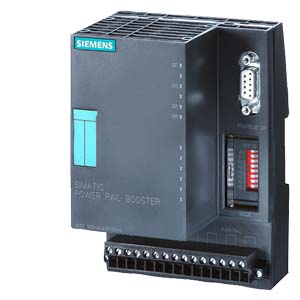

Power Rail Booster - Прибор со степенью защиты IP 20 для построения систем связи PROFIBUS DP с передачей данных через скользящие контакты.
- Автоматическая настройка на скорость передачи данных в диапазоне от 9600 бит/с до 500 Кбит/с.
- Допустимая длина шины: От 25 м при скорости передачи 500 Кбит/с до 1200 м при скорости передачи 9600 бит/с.
- До 125 узлов на сеть.
- "Прозрачность" прибора:Прибор "прозрачен" для передачи данных. Ему не присваивается адрес в сети PROFIBUS DP.
- Простота установки благодаря отсутствию терминального резистора и фильтующих элементов.
- Диагностические светодиоды контроля наличия напряжения питания, активного состояния шины, наличия обощенного сигнала ошибки.
- Изолированный переключающий контакт для сигнализации о появлении ошибки.
Область применения
Power Rail Booster SIMATIC Power Rail Booster позволяет осуществлять передачу данных по сети PROFIBUS DP через скользящие контактные соединения. Это позволяет создавать рентабельные сетевые решения для монорельсовых конвейеров, мостовых кранов и других систем, поддерживающих широкий спектр системных функций PROFIBUS DP. Например, поддержку диагностических функций, передачу сообщений с использованием профиля PROFIsafe, дистанционное программирование сетевых станций и т.д.
Дизайн
Power Rail Booster Power Rail Booster может быть установлен на 15 мм или 7.5 мм стандартную DIN рейку.
Функции
Power Rail Booster Для организации связи используется 6 шин со скользящими контактами. 4 из них (L1, L2, L3 и PE) используются для подвода питания, 2 для подключения усилителя сигналов PROFIBUS DP. Сигналы управления формируются ведущим DP устройством и передаются между двумя модулями Power Rail Booster. За счет этого может быть организована связь между стационарно установленными контроллерами SIMATIC S7-300/S7-400/WinAC и станциями распределенного ввода-вывода ET 200, установленными на подвижном оборудовании.
Руководство и конфигурирование
Руководство (V2.0) по Power Rail Booster на английском, немецком и французском языке можно загрузить из Internet. Из Internet можно загрузить также программное обеспечение "PRB checker", позволяющее выполнять конфигурирование сети PROFIBUS DP со скользящими контактами.
Технические данные
Power Rail Booster | Технические характеристики | |
|---|---|
| Класс защиты | IP20 |
| Размеры (Ш x В x Г, со штекером), мм | 120 x 110 x 115 |
| Питание | DC 24 V |
| Потребляемая мощность | макс. 20 Вт |
| Колическво участников сети на сегмент | 125 |
| Использование без терминатора | Да |
| Использование без фильтра | Да |
Дальнейшая информация
Power Rail Booster Брошюры
Информационные материалы для загрузки можно найти в Internet по адресу:
http://www.siemens.com/simatic/infocenter
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7972-4AA02-0XA0 | 250 | SIMATIC DP, POWER RAIL BOOSTER, УСИЛИТЕЛЬ СИГНАЛОВ ДЛЯ ПЕРЕДАЧИ ДАННЫХ PROFIBUS-DP ЧЕРЕЗ СЕТЬ СО СКОЛЬЗЯЩИМ КОНТАКТОМ, ДО 500 КБИТ/С | 751.54 |
| 6ES7972-4AA50-0XA0 | 250 | SIMATIC DP, АВТОМАТИЧЕСКИЙ ПЕРЕКЛЮЧАТЕЛЬ МЕЖДУ ДВУМЯ СЕГМЕНТАМИ СЕТИ PROFIBUS | 632.82 |
