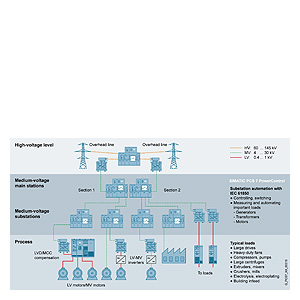

Уровни автоматизации в производстве и распределении энергии

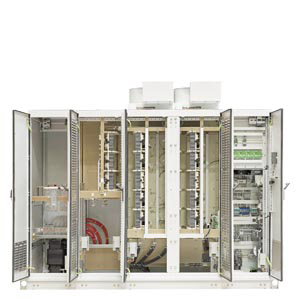

Электроэнергия распределяется и преобразуется в электрических коммутаторах, посредством которых нагрузки/потребители связываются в нагрузочные группы. С помощью устройств коммутации, сетевые узлы, реализованны как входящие и исходящие шины - так называемые фидеры.

В прошлом, системы управления электрическими коммутаторами были отделены от процессов автоматизации. С SIMATIC PCS 7 PowerControl, теперь возможно комбинировать системы автоматизации технологических процессов и электрические коммутаторы для среднего напряжения в диапазоне от  4 до 30 kV в одной системе управления.

Умные электронные устройства - Intelligent electronic devices (IEDs) такие как устройства защиты SIPROTEC или третьесторонние устройства, используются для автоматической коммутации, защиты, управления, измерения и мониторинга в системах преобразования и распределения электроэнергии. Они могут интегрироваться в SIMATIC PCS 7 process control system, используя коммуникации Ethernet TCP/IP с протоколом IEC 61850.




Особенности

PowerControl

Интеграция коммутаторов с SIMATIC PCS 7 PowerControl обеспечивает значительное снижение стоимости всего жизненного цикла, за счет, например:

  • Упрощенной заводской структурой с большей прозрачностью в технологических зависимостях
  • Увеличению уровня интеграции завода
  • Единой системой управления и дальнейшего ее расширения
  • Безопасностью долгосрочных инвестиций, благодаря глобальному стандарту IEC 61850
  • Рациональному, интегрированному инжинирингу и быстрому вводу в эксплуатацию
  • Низкими затратами на администрирование, сервис и тренинг, благодаря унификации
  • Эффективному энергоменеджменту (менеджмент нагрузок, оптимизация потребителей)




Дизайн

PowerControl

Интеграционные опции для автоматизации коммутаторов среднего напряжения

Протокол передачи данных IEC 61850 для защиты и управления процессами с электрическими коммутаторами, поддерживает обмен данными между системой управления технологическими процессами и IED посредством Manufacturing Messaging Specification (MMS), и высокоскоростными коммуникациями реального времени между IED, посредством Generic Object Oriented Substation Events (GOOSE).

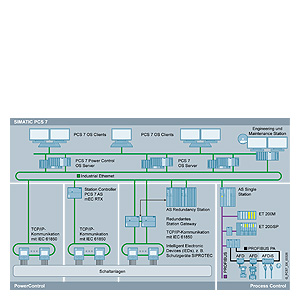

Интеграция IEDs в систему управления технологическим процессом возможна следующим образом:

  • напрямую через системную шину
  • через контроллер (PCS 7 AS) на системной шине
PCS 7 PowerControl OS Engineering

Программный продукт SIMATIC PCS 7 PowerControl OS Engineering V8.0 расширяет SIMATIC PCS 7 Engineering Station V8.0 с помощью функционала для разработки, специфичного для PowerControl.

Заказные номера для SIMATIC PCS 7 Engineering Software V8.0 (unlimited POs) и других программных компонентов для SIMATIC PCS 7 engineering могут быть найдены в разделе "Инженерная система", глава "ES программное обеспечение".

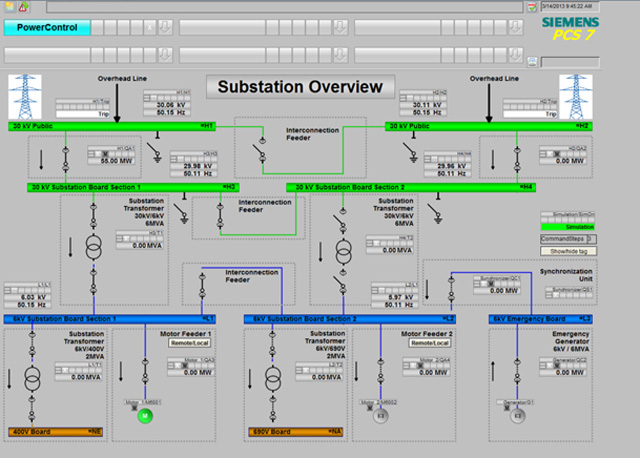

PCS 7 PowerControl OS Runtime

Для управления и мониторинга PowerControl, Вам требуется программый продукт PCS 7 PowerControl OS Runtime V8.0 один на OS Single Station и на OS server. PCS 7 PowerControl IEC 61850 драйвер уже включен в поставку.

SIMATIC PCS 7 OS Software V8.0 должно быть заказано отдельно. Вы можете найти программное обеспечение SIMATIC PCS 7 OS для OS single station и OS server в разделе "Операторская система", глава "OS программое обеспечение", и SIMATIC PCS 7 OS программное обеспечение для резервированной пары серверов OS (включая RS 232 кабель, 10 м) в разделе "Операторская система", глава "Резервированная OS".




Функции

PowerControl
Специфический функционал и особенности работы SIMATIC PCS 7 PowerControl

Инженерная станция и функции станции оператора (OS single station/OS server) системы управления SIMATIC PCS 7 расширяются за счет SIMATIC PCS 7 PowerControl.

Функции и особенности функционирования SIMATIC PCS 7 Engineering

  • Объектная библиотека с функциональными блоками, символами и лицевыми панелями
  • Объектно-ориентированная концепция
  • Автоматическая генерация объектов для станции оператора
  • Интеграция новых IEDs посредством импорта IEC 61850 Device Description (ICD)

Функции и особенности функционирования системы управления SIMATIC PCS 7

  • Лицевые панели для устройств защиты SIPROTEC в стиле SIMATIC PCS 7 APL (look&feel)
  • Стандартные свойства для тревог, сообщений, контроля и мониторинга
  • Диагностика для каждого IED




Дальнейшая информация

PowerControl

Additional information is available on the Internet at:

http://www.siemens.com/simatic-pcs7/powercontrol




Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7658-7LX08-0YA5281SIMATIC PCS 7, ПАКЕТ ПО РАЗРАБОТКИ POWERCONTROL OS ENGINEERING V8.0, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 ПОЛЬЗОВАТЕЛЯ, ПО РАЗРАБОТКИ, ПО И ДОК. НА DVD, ЛИЦ. КЛЮЧ НА USB, CLASS A, 2 ЯЗЫКА (G, E), РАБОТА ПОД ОС XPPROF/ SERVER 2003 R2/ WIN7ULT/SERVER 2008 R2 REFERENCE H 5830.00
6ES7658-7MX08-0YA0281SIMATIC PCS 7, ПАКЕТ ПО POWERCONTROL OS RUNTIME V8.0, ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА DVD, ЛИЦ. КЛЮЧ НА USB, CLASS A, 2 ЯЗЫКА (G, E), РАБОТА ПОД ОС XPPROF/ SERVER 2003 R2/ WIN7ULT/SERVER 2008 R2 REFERENCE HW: PCS 7 IPC 5300.00
6ES7658-7NX08-2YA0281SIMATIC PCS 7, SOFTWARE POWERCONTROL LIBRARY V8.0, SINGLE LICENSE F.1 INSTALLATION R-SW, SW AND DOCU. ON DVD, CLASS A, 2 LANGUAGES (G, E), EXECUTABLE UNDER XPPROF/ SERVER 2003 R2/ WIN7ULT/SERVER 2008 R2 REFERENCE HW: PCS 7 IPC BUNDLE 2120.00
