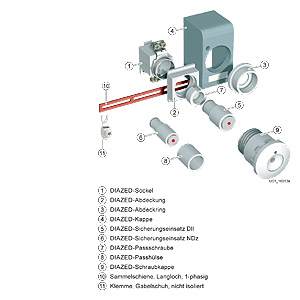

Предохранители DIAZED, установочная глубина 85 мм Система конструктивных элементов DIAZED
Тщательно согласованная система конструктивных элементов позволяет реализовать любую комбинацию компонентов, и тем самым удовлетворяет всем разнообразным требованиям и привычкам пользователей.
Система отличается высокой надёжностью в эксплуатации. Монтаж цоколей осуществляется в распределительных щитах согласно DIN 43880, а в шкафах комплектных распределительных устройств они устанавливаются на монтажную рейку в соответствии с EN 50021. Имеются также цоколи, которые предусмотрены исключительно для крепления винтами.
Специальная сборная шина с продольными отверстиями,
рассчитанная на нагрузку до 80 A, облегчает подгонку при монтаже.
Навесная система EZR
Особенностью системы является мощная навесная система EZR для крепления винтами.
Специальные сборные шины, согласованные с навесными цоколями, при односторонней подаче питания можно нагружать до 150 A.
Правильный подвод питания
Подвод питания ко всем Всем цоколям NEOZED необходимо осуществлять снизу, с тем чтобы при вынимании предохранительной вставки кольцо с резьбой не находилось под напряжением.
Надежность контактов
Для создания надежного контакта в цоколе DIAZED необходимо обязательно использовать калибрующие основания DIAZED.
Виды присоединения
B= хомут
K= контактный винт
S= скоба с зажимом
Систематика обозначений
Общепринятое обозначение означает, например, „BS“ = :
1−я буква: хомут, ввод, клемма снизу
2−я буква: скоба с зажимом, вывод, клемма сверху
Особенности
Предохранители DIAZED, установочная глубина 85 мм Система предохранителей DIAZED - отлично сконструированная модульная система, компоненты которой могут быть скомбинированны любым способом чтобы соответствовать различным требованиям и способствовать различным методам монтажа.
Дальнейшая информация
Предохранители DIAZED, установочная глубина 85 мм

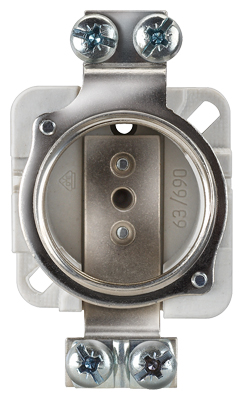

Цоколь DIII с клеммами BS

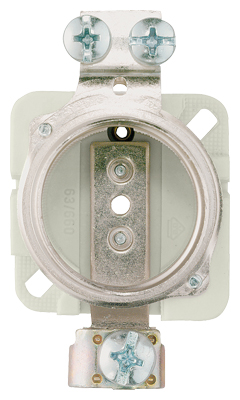

Цоколь NDZ с клеммами KK

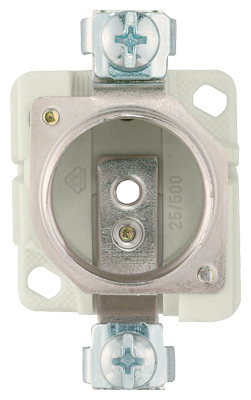

Цоколь DII с клеммами BB

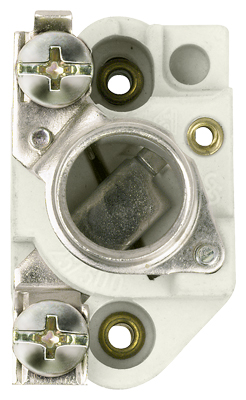

Цоколь DII с клеммами SS
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 5SA211 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА 500В DIAZED ПЛАВКАЯ ВСТАВКА 500В ИНЕРЦИОННАЯ (TNDZ), ТИПОРАЗМЕР DII, E16, 2A | 3.01 |
| 5SA221 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА 500В ИНЕРЦИОННАЯ (TNDZ), ТИПОРАЗМЕР DII, E16, 4A | 3.01 |
| 5SA231 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА 500В ИНЕРЦИОННАЯ (TNDZ), ТИПОРАЗМЕР DII, E16, 6A | 3.01 |
| 5SA251 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА 500В ИНЕРЦИОННАЯ (TNDZ), ТИПОРАЗМЕР DII, E16, 10A | 3.01 |
| 5SA261 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА 500В ИНЕРЦИОННАЯ (TNDZ), ТИПОРАЗМЕР DII, E16, 16A | 3.01 |
| 5SA271 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА 500В ИНЕРЦИОННАЯ (TNDZ), ТИПОРАЗМЕР DII, E16, 20A | 3.01 |
| 5SA281 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА 500В ИНЕРЦИОННАЯ (TNDZ), ТИПОРАЗМЕР DII, E16, 25A | 3.01 |
| 5SB211 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА ЗАЩИТА КАБЕЛЕЙ И ЛИНИЙ 500В GL, ТИПОРАЗМЕР DII, E27, 2A | 1.27 |
| 5SB221 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА ЗАЩИТА КАБЕЛЕЙ И ЛИНИЙ 500В GL, ТИПОРАЗМЕР DII, E27, 4A | 1.27 |
| 5SB231 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА ЗАЩИТА КАБЕЛЕЙ И ЛИНИЙ 500В GL, ТИПОРАЗМЕР DII, E27, 6A | 1.27 |
| 5SB251 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА ЗАЩИТА КАБЕЛЕЙ И ЛИНИЙ 500В GL, ТИПОРАЗМЕР DII, E27, 10A | 0.89 |
| 5SB261 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА ЗАЩИТА КАБЕЛЕЙ И ЛИНИЙ 500В GL, ТИПОРАЗМЕР DII, E27, 16A | 0.89 |
| 5SB271 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА ЗАЩИТА КАБЕЛЕЙ И ЛИНИЙ 500В GL, ТИПОРАЗМЕР DII, E27, 20A | 1.06 |
| 5SB281 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА ЗАЩИТА КАБЕЛЕЙ И ЛИНИЙ 500В GL, ТИПОРАЗМЕР DII, E27, 25A | 1.06 |
| 5SB4010 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА ЗАЩИТА КАБЕЛЕЙ И ЛИНИЙ 500В БЫСТРОДЕЙСТВУЮЩАЯ, ТИПОРАЗМЕР DIII, E33, 32A | 2.96 |
| 5SB411 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА ЗАЩИТА КАБЕЛЕЙ И ЛИНИЙ 500В БЫСТРОДЕЙСТВУЮЩАЯ, ТИПОРАЗМЕР DIII, E33, 35A | 2.96 |
| 5SB421 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА ЗАЩИТА КАБЕЛЕЙ И ЛИНИЙ 500В БЫСТРОДЕЙСТВУЮЩАЯ, ТИПОРАЗМЕР DIII, E33, 50A | 2.96 |
| 5SB431 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА ЗАЩИТА КАБЕЛЕЙ И ЛИНИЙ 500В БЫСТРОДЕЙСТВУЮЩАЯ, ТИПОРАЗМЕР DIII, E33, 63A | 2.96 |
| 5SC211 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА ЗАЩИТА КАБЕЛЕЙ И ЛИНИЙ 500В БЫСТРОДЕЙСТВУЮЩАЯ, ТИПОРАЗМЕР DIVH, R1 1/4, 80A | 24.06 |
| 5SC221 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА ЗАЩИТА КАБЕЛЕЙ И ЛИНИЙ 500В БЫСТРОДЕЙСТВУЮЩАЯ, ТИПОРАЗМ. DIVH, R1 1/4, 100A | 24.06 |
| 5SD601 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА 750В DC ЗАЩИТА Ж/Д СИСТЕМ БЫСТРОДЕЙСТВУЮЩАЯ, ТИПОРАЗМЕР DIII, E33, 2A | 13.73 |
| 5SD602 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА 750В DC ЗАЩИТА Ж/Д СИСТЕМ DIAZED ПЛАВКАЯ ВСТАВКА 750В DC ЗАЩИТА Ж/Д СИСТЕМ БЫСТРОДЕЙСТВУЮЩАЯ, ТИПОРАЗМЕР DIII, E33, 4A | 13.73 |
| 5SD603 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА 750В DC ЗАЩИТА Ж/Д СИСТЕМ БЫСТРОДЕЙСТВУЮЩАЯ, ТИПОРАЗМЕР DIII, E33, 6A | 13.73 |
| 5SD604 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА 750В DC ЗАЩИТА Ж/Д СИСТЕМ БЫСТРОДЕЙСТВУЮЩАЯ, ТИПОРАЗМЕР DIII, E33, 10A | 13.24 |
| 5SD605 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА 750В DC ЗАЩИТА Ж/Д СИСТЕМ БЫСТРОДЕЙСТВУЮЩАЯ, ТИПОРАЗМЕР DIII, E33, 16A | 14.62 |
| 5SD606 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА 750В DC ЗАЩИТА Ж/Д СИСТЕМ БЫСТРОДЕЙСТВУЮЩАЯ, ТИПОРАЗМЕР DIII, E33, 20A | 16.33 |
| 5SD607 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА 750В DC ЗАЩИТА Ж/Д СИСТЕМ БЫСТРОДЕЙСТВУЮЩАЯ, ТИПОРАЗМЕР DIII, E33, 25A | 17.18 |
| 5SD608 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА 750В DC ЗАЩИТА Ж/Д СИСТЕМ БЫСТРОДЕЙСТВУЮЩАЯ, ТИПОРАЗМЕР DIII, E33, 35A | 19.04 |
| 5SD610 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА 750В DC ЗАЩИТА Ж/Д СИСТЕМ БЫСТРОДЕЙСТВУЮЩАЯ, ТИПОРАЗМЕР DIII, E33, 50A | 26.64 |
| 5SD611 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА 750В DC ЗАЩИТА Ж/Д СИСТЕМ БЫСТРОДЕЙСТВУЮЩАЯ, ТИПОРАЗМЕР DIII, E33, 63A | 30.21 |
| 5SD8002 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА ЗАЩИТА КАБЕЛЕЙ И ЛИНИЙ 600В GL, ТИПОРАЗМЕР DIII, E33, 2A | 18.34 |
| 5SD8004 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА ЗАЩИТА КАБЕЛЕЙ И ЛИНИЙ 600В GL, ТИПОРАЗМЕР DIII, E33, 4A | 18.34 |
| 5SD8006 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА ЗАЩИТА КАБЕЛЕЙ И ЛИНИЙ 600В GL, ТИПОРАЗМЕР DIII, E33, 6A | 18.34 |
| 5SD8010 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА ЗАЩИТА КАБЕЛЕЙ И ЛИНИЙ 600В GL, ТИПОРАЗМЕР DIII, E33, 10A | 20.62 |
| 5SD8016 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА ЗАЩИТА КАБЕЛЕЙ И ЛИНИЙ 600В GL, ТИПОРАЗМЕР DIII, E33, 16A | 20.62 |
| 5SD8020 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА ЗАЩИТА КАБЕЛЕЙ И ЛИНИЙ 600В GL, ТИПОРАЗМЕР DIII, E33, 20A | 22.50 |
| 5SD8025 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА ЗАЩИТА КАБЕЛЕЙ И ЛИНИЙ 600В GL, ТИПОРАЗМЕР DIII, E33, 25A | 24.65 |
| 5SD8035 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА ЗАЩИТА КАБЕЛЕЙ И ЛИНИЙ 600В GL, ТИПОРАЗМЕР DIII, E33, 35A | 26.78 |
| 5SD8050 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА ЗАЩИТА КАБЕЛЕЙ И ЛИНИЙ 600В GL, ТИПОРАЗМЕР DIII, E33, 50A | 36.52 |
| 5SD8063 | 017 | DIAZED ПЛАВКАЯ ВСТАВКА ЗАЩИТА КАБЕЛЕЙ И ЛИНИЙ 600В GL, ТИПОРАЗМЕР DIII, E33, 63A | 40.23 |
| 5SF1005 | 017 | DIAZED ОСНОВАНИЕ ПЛАВКОЙ ВСТАВКИ DII/25A AC DC 500V 1-ПОЛЮСНЫЙ, КРЕПЛ. НА ЗАЩЕЛКАХ КОНТАКТ: ЗАЖИМНАЯ СКОБА | 9.61 |
| 5SF101 | 017 | DIAZED ОСНОВАНИЕ ПЛАВКОЙ ВСТАВКИ NDZ/25A AC DC 500V 1-ПОЛЮСНЫЙ, КРЕПЛ. НА ЗАЩЕЛКАХ | 10.63 |
| 5SF1012 | 017 | DIAZED ОСНОВАНИЕ ПЛАВКОЙ ВСТАВКИ NDZ/25A AC DC 500V 1-ПОЛЮСНЫЙ, КРЕПЛ. НА ЗАЩЕЛКАХ | 8.39 |
| 5SF1024 | 017 | DIAZED ОСНОВАНИЕ ПЛАВКОЙ ВСТАВКИ DII/25A AC DC 500V 1-ПОЛ., КРЕПЛ. НА ВИНТАХ | 7.21 |
| 5SF1060 | 017 | DIAZED ОСНОВАНИЕ ПЛАВКОЙ ВСТАВКИ DII 1-ПОЛЮС. С ЗАЩИТОЙ ОТ ПОРАЖЕНИЯ ЭЛ.ТОКОМ 25A 500В AC | 11.40 |
| 5SF1205 | 017 | DIAZED ОСНОВАНИЕ ПЛАВКОЙ ВСТАВКИ DIII/63A AC690V DC500V 1-ПОЛ., КРЕПЛ. НА ЗАЩЕЛКАХ КОНТАКТ: ЗАЖИМНАЯ СКОБА | 12.46 |
| 5SF1215 | 017 | DIAZED ОСНОВАНИЕ ПЛАВКОЙ ВСТАВКИ DIII/63A AC690V DC500V 1-ПОЛ., КРЕПЛ. НА ЗАЩЕЛКАХ КОНТАКТ: ПЕТЛЕВОЙ ЗАЖИМ | 17.46 |
| 5SF1224 | 017 | DIAZED ОСНОВАНИЕ ПЛАВКОЙ ВСТАВКИ DIII/63A AC690V DC500V 1-ПОЛ., КРЕПЛ. НА ВИНТАХ КОНТАКТ: ЗАЖИМНАЯ СКОБА | 14.90 |
| 5SF1260 | 017 | DIAZED ОСНОВАНИЕ ПЛАВКОЙ ВСТАВКИ DIII 1-ПОЛЮС. С ЗАЩИТОЙ ОТ ПОРАЖЕНИЯ ЭЛ.ТОКОМ 25A 500В AC | 14.07 |
| 5SF4230 | 017 | DIAZED ОСНОВАНИЕ ПЛАВКОЙ ВСТАВКИ DIII/63A E33S AC DC 750V 1-ПОЛ., ДЛЯ НАРУЖНОГО МОНТАЖА | 100.54 |
| 5SF5068 | 017 | DIAZED ОСНОВАНИЕ ПЛАВКОЙ ВСТАВКИ DII 3-ПОЛЮС. С ЗАЩИТОЙ ОТ ПОРАЖЕНИЯ ЭЛ.ТОКОМ 25A 500В AC | 33.94 |
| 5SF5268 | 017 | DIAZED ОСНОВАНИЕ ПЛАВКОЙ ВСТАВКИ DIII 3-ПОЛЮС. С ЗАЩИТОЙ ОТ ПОРАЖЕНИЯ ЭЛ.ТОКОМ 25A 500В AC | 41.96 |
| 5SF6005 | 017 | DIAZED ОСНОВАНИЕ ПЛАВКОЙ ВСТАВКИ С КОНТ. СКОБАМИ DII/25A AC DC500V 1-ПОЛЮСНОЕ КОНТАКТ: ЗАЖИМНАЯ СКОБА | 8.50 |
| 5SF6205 | 017 | SR-60 DIAZED ОСНОВАНИЕ ПЛАВКОЙ ВСТАВКИ С КОНТ. СКОБАМИ DIII/63A AC690V DC500V3 -ПОЛЮСНОЕ КОНТАКТ: ЗАЖИМНАЯ СКОБА | 13.81 |
| 5SH1112 | 017 | DIAZED ВИНТОВАЯ КРЫШКА NDZ E16 500V 16A ПЛАСТИКОВАЯ | 3.01 |
| 5SH112 | 017 | DIAZED ВИНТОВОЙ АДАПТЕР DII 25A AC/DC 500В КЕРАМИЧЕСКИЙ | 1.43 |
| 5SH113 | 017 | DIAZED ВИНТОВОЙ АДАПТЕР DIII 63A AC/DC 500В КЕРАМИЧЕСКИЙ | 2.28 |
| 5SH1161 | 017 | DIAZED ВИНТОВОЙ АДАПТЕР DIII 63A 750В КЕРАМИЧЕСКИЙ E33S | 19.04 |
| 5SH1170 | 017 | DIAZED ВИНТОВОЙ АДАПТЕР DIII 63A 690В КЕРАМИЧЕСКИЙ E33S | 21.49 |
| 5SH122 | 017 | DIAZED ВИНТОВОЙ АДАПТЕР DII 25A AC DC 500V КЕРАМИЧЕСКИЙ С ТЕСТОВЫМ ОТВЕРСТИЕМ | 2.53 |
| 5SH1221 | 017 | DIAZED ВИНТОВОЙ АДАПТЕР DII 25A AC DC 500V ПЛАСТИКОВЫЙ С ТЕСТОВЫМ ОТВЕРСТИЕМ | 2.62 |
| 5SH123 | 017 | DIAZED ВИНТОВОЙ АДАПТЕР DIII 63A AC DC 500V КЕРАМИЧЕСКИЙ С ТЕСТОВЫМ ОТВЕРСТИЕМ | 3.97 |
| 5SH1231 | 017 | DIAZED ВИНТОВОЙ АДАПТЕР DIII 63A AC DC 500V ПЛАСТИКОВЫЙ С ТЕСТОВЫМ ОТВЕРСТИЕМ | 4.07 |
| 5SH201 | 017 | DIAZED ПЛАСТИКОВЫЙ ИЗОЛИРУЮЩИЙ КОЖУХ 25A РЕЗЬБА E17 | 8.14 |
| 5SH202 | 017 | DIAZED ПЛАСТИКОВЫЙ ИЗОЛИРУЮЩИЙ КОЖУХ DII/25A РЕЗЬБА E27 | 7.15 |
| 5SH222 | 017 | DIAZED ПЛАСТИКОВЫЙ ИЗОЛИРУЮЩИЙ КОЖУХ DIII/63A РЕЗЬБА E33 | 10.77 |
| 5SH301 | 017 | DIAZED АДАПТЕР МУФТА DII/25A РЕЗЬБА E28 | 1.92 |
| 5SH302 | 017 | DIAZED АДАПТЕР МУФТА DIII/63A РЕЗЬБА E33 | 2.31 |
| 5SH305 | 017 | DIAZED ВИНТОВОЙ АДАПТЕР NDZ/E16 6A | 2.74 |
| 5SH306 | 017 | DIAZED ВИНТОВОЙ АДАПТЕР NDZ/E16 10A | 2.74 |
| 5SH307 | 017 | DIAZED ВИНТОВОЙ АДАПТЕР NDZ/E16 16A | 2.74 |
| 5SH310 | 017 | DIAZED ВИНТОВОЙ АДАПТЕР DII/E27, 2A | 0.97 |
| 5SH311 | 017 | DIAZED ВИНТОВОЙ АДАПТЕР DII/E27, 4A | 0.97 |
| 5SH312 | 017 | DIAZED ВИНТОВОЙ АДАПТЕР DII/E27, 6A | 0.97 |
| 5SH313 | 017 | DIAZED ВИНТОВОЙ АДАПТЕР DII/E27, 10A | 0.97 |
| 5SH314 | 017 | DIAZED ВИНТОВОЙ АДАПТЕР DII/E27, 16A | 0.97 |
| 5SH315 | 017 | DIAZED ВИНТОВОЙ АДАПТЕР DII/E27, 20A | 1.16 |
| 5SH316 | 017 | DIAZED ВИНТОВОЙ АДАПТЕР DII/E27, 25A | 1.16 |
| 5SH317 | 017 | DIAZED ВИНТОВОЙ АДАПТЕР DIII/E33, 35A | 1.90 |
| 5SH318 | 017 | DIAZED ВИНТОВОЙ АДАПТЕР DIII/E33, 50A | 1.90 |
| 5SH320 | 017 | DIAZED ВИНТОВОЙ АДАПТЕР DIII/E33, 63A | 1.90 |
| 5SH321 | 017 | DIAZED АДАПТЕР МУФТА DIV/R1 1/4, 80A | 4.07 |
| 5SH322 | 017 | DIAZED АДАПТЕР МУФТА DIV/R1 1/4, 100A | 4.07 |
| 5SH328 | 017 | DIAZED ВИНТОВОЙ АДАПТЕР NDZ/E16, 2A | 2.74 |
| 5SH331 | 017 | DIAZED ВИНТОВОЙ АДАПТЕР NDZ/E16, 4A | 2.74 |
| 5SH332 | 017 | DIAZED ЗАЩИТНОЕ КОЛЬЦО DII, E27 ФАРФОРОВОЕ | 1.90 |
| 5SH334 | 017 | DIAZED ЗАЩИТНОЕ КОЛЬЦО DIII, E33 ФАРФОРОВОЕ | 2.78 |
| 5SH3401 | 017 | DIAZED ЗАЩИТНОЕ КОЛЬЦО DII, E27 ПЛАСТИКОВОЕ | 1.29 |
| 5SH3411 | 017 | DIAZED ЗАЩИТНОЕ КОЛЬЦО DIII, E33 ПЛАСТИКОВОЕ | 1.94 |
| 5SH3703 | 017 | КЛЮЧ-ОТВЕРТКА DIAZED | 16.47 |
