| Номинал. мощность(при 400 V
или 690 V) | Номинальный потребляемый ток | Номинальный выходной ток | Номинальный базовый ток2) | Макс. потери мощности | Требуем. расход охлаждения воздуха | Уровень шума LpA (1 м) при 50/60 Hz | Регулятор скорости SINAMICS G150, шкафного исполнения
Вариант A | Регулятор скорости SINAMICS G150
шкафного исполнения Вариант C | | kW | A | A | A | kW | м 3 /с | dB | Заказной номер | Заказной номер | | Напряжение питания 380 В до 480 В AC | | 110 | 239 | 210 | 205 | 2.9 | 0.17 | 67/68 | 6SL3710‑1GE32‑1AA0 | 6SL3710‑1GE32‑1CA0 | | 132 | 294 | 260 | 250 | 3.8 | 0.23 | 69/73 | 6SL3710-1GE32-6AA0 | 6SL3710-1GE32-6CA0 | | 160 | 348 | 310 | 302 | 4.4 | 0.36 | 69/73 | 6SL3710-1GE33-1AA0 | 6SL3710-1GE33-1CA0 | | 200 | 405 | 380 | 370 | 5.3 | 0.36 | 69/73 | 6SL3710-1GE33-8AA0 | 6SL3710-1GE33-8CA0 | | 250 | 519 | 490 | 477 | 6.4 | 0.36 | 69/73 | 6SL3710-1GE35-0AA0 | 6SL3710-1GE35-0CA0 | | 315 | 639 | 605 | 590 | 8.2 | 0.78 | 70/73 | 6SL3710-1GE36-1AA0 | 6SL3710-1GE36-1CA0 | | 400 | 785 | 745 | 725 | 9.6 | 0.78 | 70/73 | 6SL3710-1GE37-5AA0 | 6SL3710-1GE37-5CA0 | | 450 | 883 | 840 | 820 | 10.1 | 0.78 | 70/73 | 6SL3710-1GE38-4AA0 | 6SL3710-1GE38-4CA0 | | 560 | 1034 | 985 | 960 | 14.4 | 1.48 | 72/75 | 6SL3710-1GE41-0AA0 | 6SL3710-1GE41-0CA0 | | Напряжение питания 660 В до 690 В AC | | 75 | 103 | 85 | 80 | 1.7 | 0.17 | 67/68 | 6SL3710‑1GH28‑5AA0 | 6SL3710‑1GH28‑5CA0 | | 90 | 119 | 100 | 95 | 2.1 | 0.17 | 67/68 | 6SL3710-1GH31-0AA0 | 6SL3710-1GH31-0CA0 | | 110 | 141 | 120 | 115 | 2.7 | 0.17 | 67/68 | 6SL3710-1GH31-2AA0 | 6SL3710-1GH31-2CA0 | | 132 | 174 | 150 | 140 | 2.8 | 0.17 | 67/68 | 6SL3710-1GH31-5AA0 | 6SL3710-1GH31-5CA0 | | 160 | 201 | 175 | 171 | 3.8 | 0.36 | 69/73 | 6SL3710-1GH31-8AA0 | 6SL3710-1GH31-8CA0 | | 200 | 234 | 215 | 208 | 4.2 | 0.36 | 69/73 | 6SL3710-1GH32-2AA0 | 6SL3710-1GH32-2CA0 | | 250 | 280 | 260 | 250 | 5.0 | 0.36 | 69/73 | 6SL3710-1GH32-6AA0 | 6SL3710-1GH32-6CA0 | | 315 | 353 | 330 | 320 | 6.1 | 0.36 | 69/73 | 6SL3710-1GH33-3AA0 | 6SL3710-1GH33-3CA0 | | 400 | 436 | 410 | 400 | 8.1 | 0.78 | 72/75 | 6SL3710-1GH34-1AA0 | 6SL3710-1GH34-1CA0 | | 450 | 493 | 465 | 452 | 9.1 | 0.78 | 72/75 | 6SL3710-1GH34-7AA0 | 6SL3710-1GH34-7CA0 | | 560 | 608 | 575 | 560 | 10.8 | 0.78 | 72/75 | 6SL3710-1GH35-8AA0 | 6SL3710-1GH35-8CA0 | | 710 | 774 | 735 | 710 | 13.5 | 1.48 | 72/75 | 6SL3710-1GH37-4AA0 | 6SL3710-1GH37-4CA0 | | 800 | 852 | 810 | 790 | 14.7 | 1.48 | 72/75 | 6SL3710-1GH38-1AA0 | 6SL3710-1GH38-1CA0 |

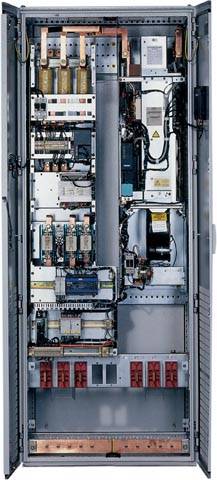

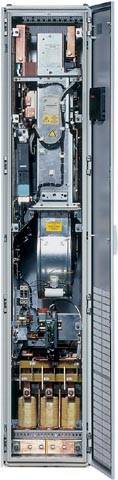

1) Указанные токи включают 10 A для внешних потребителей, например для опции L19. 2) Смотри Planning information → Dimensioning and selection information → Overload capability. Вариант A Шкаф может быть поставлен с любыми компонентами, требующимися для подключения со стороны сети, такими как главный расцепитель, автоматический выключатель нагрузки, главный контактор, сетевые предохранители, фильтр подавления радиопомех, дополнительные приборы контроля, а также другие компоненты со стороны подключения электродвигателя (см. следующую страницу).  Вариант C Специальное исполнение для экономии места на площадке установки привода. Предполагается, что вся коммутация со стороны сети выполнена в центральном (удаленном) низковольтном распределительном щите Заказчика. Такой компактный шкафной регулятор можно расположить в непосредственной близости от электроагрегата, исключая необходимость в прокладке длинных кабелей до двигателей, и, соответственно, не требуются дополнительные выходные фильтры.  |
