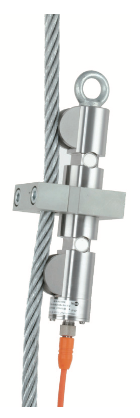

Преобразователь силы натяжения троса со встроенным усилителем предназначен для выполнения измерений в диапазоне до 30 т при диаметре троса 8 ... 44 мм. Также имеется Ex-исполнение.
Данный преобразователь силы является наилучшим для модернизации устройств защиты от перегрузки в существующих подъемных и крановых системах. Поэтому нет необходимости внесения изменений в конструкцию машинного оборудования, а также выполнять расчет статического режима.
Данный преобразователь силы натяжения троса предназначен для надежного и высокоточного мониторинга сил в тросе. Непременным условием является наличие точки крепления троса, так как измерения выполняются на неподвижном тросе. С этой целью после окончательного монтажа преобразователь легко фиксируется в нескольких точках.
Также в качестве системного решения имеется электронный модуль защиты от перегрузки. |
|
Модели |
F9304 |
F93C4 |
|
Номинальная нагрузка Fnom т |
1 ... 30 |
|
|
Относительная ошибка линеаризации dlin |
≤ ±1,0 % Fnom |
|
|
Влияние температуры: ■ на сигнал нуля TK0 |
0,2 % Fnom/10 K 0,2 % Fnom/10 K |
|
|
Диаметр троса |
8 ... 44 мм |
|
|
Предельная нагрузка FL |
150 % Fnom |
|
|
Разрушающая перегрузка FB |
> 300 % Fnom |
|
|
Материал деформируемого тела |
Устойчивая к коррозии нержавеющая сталь, 1.4542, ультразвуковоой контроль материала 3.1 |
|
|
Номинальная рабочая температура BT, nom |
-20 ... +80 °C |
|
|
Диапазон температуры эксплуатации BT, G |
-40 ... +80 °C |
Ex II 2G Ex ib IIC T4 Gb -25 °C < Tamb < +85 °C Ex II 2G Ex ib IIC T3 Gb -25 °C < Tamb < +100 °C Ex I M2 Ex ib I Mb -25 °C < Tamb < +85 °C |
|
Сопротивление изоляции Ris |
> 50 ГОм/50 В |
- |
|
Выходной сигнал (номинальное характеристическое значение) Cnom ■ Стандартно■ Опционально |
4 ... 20 мА |
4 ... 20 мА, 2-проводная схема - |
|
Потребляемый ток/мощность |
Токовый выход 4 ... 20 мА |
Токовый выход 4 ... 20 мА: токовый выход |
|
Напряжение питания |
10 ... 30 В пост. тока |
10 ... 30 В пост. тока для токового выхода |
|
Нагрузка |
- |
≤ (UB – 10 В)/0.024 A для токового выхода |
|
Электрическое подключение |
Круглый разъем M12 x 1 |
Круглый разъем M12 x 1 |
|
Пылевлагозащита (по МЭК/EN 60529) |
IP67 |
|
|
Виброустойчивость |
20 g, 100 часов, 50 ... 150 Гц по DIN EN 60068-2-6 |
|
|
Излучение помех |
DIN EN 55011 |
|
|
Помехозащищенность |
в соответствии с DIN EN 61326-1/DIN EN 61326-2-3 (опционально исполнения, устойчивые к электромагнитным помехам) |
|
|
Защита |
Защита от обратной полярности, перегрузки по напряжению и устойчивость к короткому замыканию |
|
|
Аксессуары |
Предохранительная цепь 1 м |
|
|
Сертификаты |
ATEX: по EN 60079-0:2012 и EN 60079-11:2012 (Ex ib) |
|
|
Опционально |
Сертификаты, проверка прочности, 3D CAD файлы (STEP, IGES) по запросу |
|
