Пример 4: взвешивание рольгангов

Рольганг опирается на 4 весоизмерительные ячейки (требование производителя), весит 500 кг (собственный вес), предназначен для взвешивания емкостей весом не более 1000 кг.

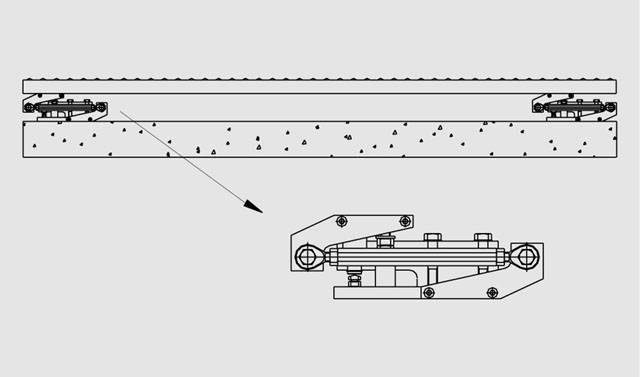

Взвешивание рольганга на весоизмерительной ячейке серии SB и комбинированном монтажном блоке с соединением

Собственная нагрузка равномерно распределяется по 4 ячейкам. Вес емкости в худшем случае приходится только на 2 ячейки.

По причинам, обусловленным особенностями производства, остановка емкости на транспортере для взвешивания недопустима.

Примечание

Трехточечная опора рольганга статически однозначна и обеспечивает стабильное состояние (см. примечание в Введении).

Выбор весоизмерительных ячеек и монтажных компонентов

Предложены 4 весоизмерительных ячейки SIWAREX R серии SB с номинальной нагрузкой 1 т, т.к. ячейки SB в состоянии выдерживать большие поперечные усилия в предпочтительном направлении (номинальная нагрузка определена по методу, описанному во введении).

В качестве монтажных компонентов используются самоцентрирующиеся комбинированные монтажные блоки (только из нержавеющей стали) с дополнительными соединениями, выдерживающими поперечные усилия до 1,7 кН.

Соединение способно отводить поперечные усилия, вызванные ударами емкости о каждый ролик, прямо в фундамент. Это предохраняет весоизмерительные ячейки от паразитного воздействия и гарантирует неизменную точность и надежность компонентов.

Кроме того, комбинированный монтажный блок предотвращает подъем с вертикальной силой не более 10 кН.

Конфигурация для взвешивания рольгангов (базовая)
