8WH9 010-0DB02

Наборные измерительные щупы

для индивидуальной сборки колодок измерительных штекеров

Версии

• для клемм шириной 4,2 mm

8WH9010-0DB02

• для клемм шириной 5,2 mm

8WH9010-0EB02

• для клемм шириной 6,2 mm

8WH9010-0FB02

• для клемм шириной 8,2 mm

8WH9010-0GB02

8WH9 010-2AA02

Дистанционная пластина

для пропуска отдельных клемм при индивидуальной сборке измерительных штекеров

Версии

• для клемм шириной 4,2 mm

8WH9010-2AA02

• для клемм шириной 5,2 mm

8WH9010-2BA02

• для клемм шириной 6,2 mm

8WH9010-2CA02

• для клемм шириной 8,2 mm

8WH9010-2DA02

8WH9 150-1CA00

Держатель табличек для маркировки клеммных групп, для концевого держателя

• возможность установки по высоте
• для концевого держателя из системы быстрого подключения
• возможность оснащения табличками для маркировки клеммных групп или двумя фронтальными маркировочными табличками для клемм шириной 10,2 мм
• размер поля под надпись: 20 x 8 мм

8WH9150-1CA00

8WH9 010-0JB00

Измерительный переходник

• для измерительных щупов PS ∅ 4 мм и контрольныхизмерительных штекеров ∅ 4 мм
• вставляется в канал для перемычек

8WH9010-0JB00

8WH9 020-0FC10

Переходные перемычки

Версии

• для связи проходной клеммы типоразмера 2,5 или 4 мм2

• с проходной клеммой типоразмера 1.5 mm²

8WH9020-0CC10

• с проходной клеммой типоразмера 6mm², Imax: 48 A

8WH9020-0FC10

• с проходной клеммой типоразмера 10mm², Imax: 55 A

8WH9020-0AC10

• с проходной клеммой типоразмера 16mm², Imax: 64 A

8WH9020-0BC10

• с проходной клеммой типоразмера 35mm², Imax: 64 A

8WH9020-0EC10

• для связи проходной клеммы типоразмера 16 мм2

• с проходной клеммой типоразмера 35mm², Imax: 90 A

8WH9020-0DC10

8WH9 150-0CA00

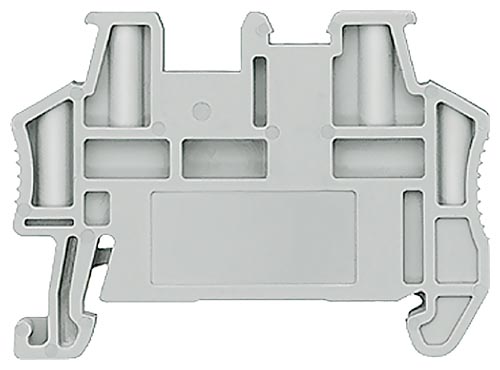

Концевой держатель для системы быстрого подключения

возможность оснащения фронтальными маркировочными табличками для клемм шириной 5,2 мм и держателями табличек для маркировки клеммных групп

8WH9150-0CA00

8WH9 200-0AA00

Отвертки

для отжимания пружинного зажима

Версии

• 0,4 x 2,5 mm

8WH9200-0AA00

• 0,6 x 3,5 mm

8WH9200-0AB00

• 0,8 x 4,0 mm

8WH9200-0AC00

• 1,0 x 5,5 mm

8WH9200-0AD00

8WH9 020-6AC10

Вставная перемычка

Версии

• для клемм шириной 4,2 mm

• 2-полюсная

8WH9020-6AC10

• 3-полюсная

8WH9020-6AD10

• 4-полюсная

8WH9020-6AE10

• 5-полюсная

8WH9020-6AF10

• 10-полюсная

8WH9020-6AL10

• 20-полюсная

8WH9020-6AS10

• для клемм шириной 5,2 mm

• 2-полюсная

8WH9020-6BC10

• 3-полюсная

8WH9020-6BD10

• 4-полюсная

8WH9020-6BE10

• 5-полюсная

8WH9020-6BF10

• 10-полюсная

8WH9020-6BL10

• 20-полюсная

8WH9020-6BS10

• 50-полюсная

8WH9020-6BT10

• для клемм шириной 6,2 mm

• 2-полюсная

8WH9020-6CC10

• 3-полюсная

8WH9020-6CD10

• 4-полюсная

8WH9020-6CE10

• 5-полюсная

8WH9020-6CF10

• 10-полюсная

8WH9020-6CL10

• 20-полюсная

8WH9020-6CS10

• 50-полюсная

8WH9020-6CT10

• для клемм шириной 8,2 mm

• 2-полюсная

8WH9020-6DC10

• 3-полюсная

8WH9020-6DD10

• 4-полюсная

8WH9020-6DE10

• 5-полюсная

8WH9020-6DF10

• 10-полюсная

8WH9020-6DL10

• для клемм шириной 10 mm, 2-полюсная

8WH9020-6EC10

• для клемм шириной 12 mm, 2-полюсная

8WH9020-6FC10

• для клемм шириной 16 mm, 2-полюсная

8WH9020-6GC10

Вставные элементы для штекерных зон

Версии

8WH9 040-0DB04

• разъединительный штекер
  • оранжевый

8WH9040-0DB04

8WH9 020-8AB00

• проходной соединитель
  • серый
  • Imax: 16 A

8WH9020-8AB00

8WH9 040-3AB08

• штекер с предохранителем
  • черный
  • Imax: 6.3 A
  • возможность оснащения маркировочными табличками, плоскими для клемм шириной 5,2 мм
  • G предохранители 5 x 20 mm

Версии

• С LED индикацией для 12 - 30 V, 1 ... 2.5 mA

8WH9040-3AB08

• С LED индикацией для 30 - 60 V, 0.8 ... 2.0 mA

8WH9040-3BB08

• С LED индикацией для 110 - 250 V, 0.5 ... 2.5 mA

8WH9040-3CB08

• Без LED индикации

8WH9040-3DB08

Заметка

• Держатели предохранителей класса G выбираются в соответствии с макс. мощностью потерь (самонагреванием) предохранительныхвставок класса G. Условия нагревания в закрытых держателях предохранителей необходимо проверять в зависимости от применения и способа установки.
• Повышенная температура окружающей среды представляет для предохранительной вставки дополнительную нагрузку. Поэтому в таких случаях применения необходимо соответственно учитывать смещение номинального тока.

8WH9 040-0BB00

• Штекер для электронных компонентов
  • Imax: 6 A, зависит от мощности потерь электронных компонентов, макс. 1 Вт при отдельном размещении
  • возможность оснащения  плоскими маркировочными табличкамидля клемм шириной 5,2 мм

8WH9040-0BB00
