Принадлежности для шинной системы Изолированные 3-х фазные системы сборных шин
Для питания нескольких силовых автоматических выключателей 3RV1 типоразмеров SOO, SO и S2 используются трехфазные сборные шины.С помощью шин можно подсоединять от 2 до 5 выключателей. Однако путем подключения контактных лепестков другой шины (с поворотом на 180°) под зажимы последнего выключателя возможно любое удлинение.Совместное подключение к зажимам силовых автоматических выключателей разных типоразмеров из-за разных присоединительных размеров невозможно. Для соединения трехфазных сборных шин для выключателей типоразмера SO к шинам для выключателей типоразмера SOO предлагаются соответствующие соединительные элементы.Шины с увеличенными монтажными интервалами дают возможность применения силовых автоматических выключателей с принадлежностями, монтируемыми сбоку. Питание осуществляется через соответствующие питающие зажимы.Трехфазные системы сборных шин защищены от прикосновения. Они рассчитаны на нагрузку коротким замыканием, которое может произойти на выходной стороне подключенного силового автоматического выключателя.

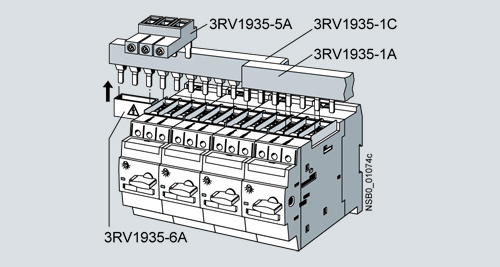

3-х фазная система сборных шин, типоразмер S2

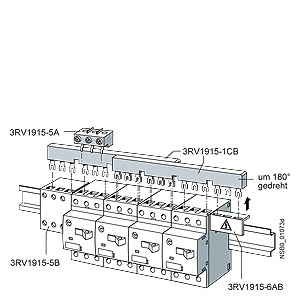

3-х фазная система сборных шин, типоразмер S00

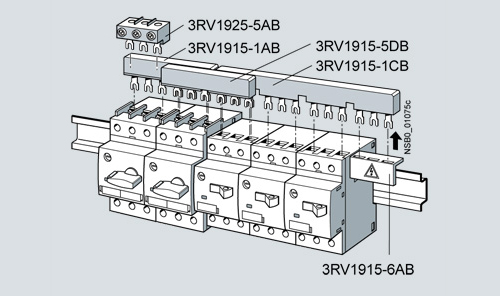

3-х фазная система сборных шин, пример комбинирования типоразмеров S00 и S0
Адаптеры для сборных шин
Для компактного монтажа силовых автоматических выключателей и для быстрого создания недорогих схем питания выключатели устанавливаются с помощью адаптеров прямо на системы сборных шин с межцентровыми расстояниями 40 мм и 60 мм.Адаптеры сборных шин для систем с межцентровым расстоянием 40 мм пригодны для медных шин шириной от 12 до 15 мм, адаптеры с межцентровым рассто-янием 60 мм -для медных шин шириной от 12 до 30 мм. Толщина шин может быть от 4 до 5 мм или 10мм
Выключатели крепятся защелками на адаптерах и подключаются на стороне входа. Затем этот подготовленный узел насаживается на системы сборных шин и механически и электрически соединяется с ними.
Силовой автоматический выключатель SIRIUS и фидерные сборки с адаптерами, закрепленные защелками на сборных шинах
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

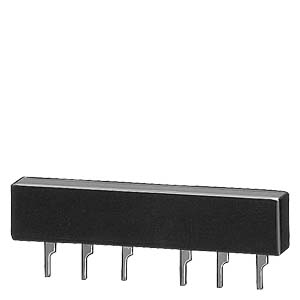

| Заказной номер | PG | Описание продукта | Цена |
| 3RV1915-1AB | 41E | 3-ФАЗНЫЕ ШИНКИ РАСТОЯНИЕ М-У МОДУЛЯМИ 45MM ДЛЯ 2 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ S | 10.84 |
| 3RV1915-1BB | 41E | 3-ФАЗНЫЕ ШИНКИ РАСТОЯНИЕ М-У МОДУЛЯМИ 45MM ДЛЯ 3 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ S | 13.34 |
| 3RV1915-1CB | 41E | 3-ФАЗНЫЕ ШИНКИ РАСТОЯНИЕ М-У МОДУЛЯМИ 45MM ДЛЯ 4 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ S | 14.61 |
| 3RV1915-1DB | 41E | 3-ФАЗНЫЕ ШИНКИ РАСТОЯНИЕ М-У МОДУЛЯМИ 45MM ДЛЯ 5 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ S | 16.56 |
| 3RV1915-2AB | 41E | 3-ФАЗНЫЕ ШИНКИ РАСТОЯНИЕ М-У МОДУЛЯМИ 55MM ДЛЯ 2 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ S + АКСЕССУАРЫ | 10.61 |
| 3RV1915-2BB | 41E | 3-ФАЗНЫЕ ШИНКИ РАСТОЯНИЕ М-У МОДУЛЯМИ 55MM ДЛЯ 3 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ S + АКСЕССУАРЫ | 12.88 |
| 3RV1915-2CB | 41E | 3-ФАЗНЫЕ ШИНКИ РАСТОЯНИЕ М-У МОДУЛЯМИ 55MM ДЛЯ 4 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ S + АКСЕССУАРЫ | 14.49 |
| 3RV1915-2DB | 41E | 3-ФАЗНЫЕ ШИНКИ РАСТОЯНИЕ М-У МОДУЛЯМИ 55MM ДЛЯ 5 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ S + АКСЕССУАРЫ | 15.99 |
| 3RV1915-3AB | 41E | 3-ФАЗНЫЕ ШИНКИ РАСТОЯНИЕ М-У МОДУЛЯМИ 63MM ДЛЯ 2 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ S + АКСЕССУАРЫ | 11.20 |
| 3RV1915-3CB | 41E | 3-ФАЗНЫЕ ШИНКИ РАСТОЯНИЕ М-У МОДУЛЯМИ 63MM ДЛЯ 4 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ S + АКСЕССУАРЫ | 14.95 |
| 3RV1915-5A | 41E | СОЕДИНИТЕЛЬ, S0, ДО S00, ДЛЯ 3-ФАЗНОЙ ШИНЫ, МОДУЛЬНОЕ РАССТОЯНИЕ 45 MM, | 10.84 |
| 3RV1915-5B | 41E | 3-ФАЗНАЯ ВВОДНАЯ КЛЕММА, ДЛЯ 3-ФАЗНОЙ ШИНЫ, ПОДКЛ. СНИЗУ | 15.99 |
| 3RV1915-5DB | 41E | СОЕДИНИТЕЛЬНЫЕ КЛЕММЫ ДЛЯ 3-ФАЗНЫХ ШИН РАСТОЯНИЕ М-У МОДУЛЯМИ 45MM | 11.32 |
| 3RV1915-6AB | 41E | ЗАЩИТНЫЕ КЛЕММНЫЕ КРЫШКИ | 2.00 |
| 3RV1925-5AB | 41E | 3 ФАЗН. ВВОДНАЯ КЛЕММА S0, 6.. 25 MM2 | 11.50 |
| 3RV1925-5EB | 41E | 3-ФАЗНАЯ ВВОДНАЯ КЛЕММА ДЛЯ 3-ФАЗНЫХ СБОРНЫХ ШИН ДЛЯ SELF-PROTECTED COMBINATION MOTOR CONTROLLER (TYPE E) ДЛЯ АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ 3RV ТИПОРАЗМЕР S0, ПОДКЛЮЧЕНИЕ СВЕРХУ ПРИСОЕДИНЕНИЕ В ФОРМЕ ВИЛКИ | 17.83 |
| 3RV1935-1A | 41E | 3-ФАЗНАЯ ШИНА, ДЛЯ 2 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ, ТИПОРАЗМЕР S2 МОДУЛЬНОЕ РАССТОЯНИЕ : 50 MM | 19.44 |
| 3RV1935-1B | 41E | 3-ФАЗНАЯ ШИНА, ДЛЯ 3 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ, ТИПОРАЗМЕР S2 МОДУЛЬНОЕ РАССТОЯНИЕ : 50 MM | 23.92 |
| 3RV1935-1C | 41E | 3-ФАЗНАЯ ШИНА, ДЛЯ 4 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ, ТИПОРАЗМЕР S2 МОДУЛЬНОЕ РАССТОЯНИЕ : 50 MM | 28.18 |
| 3RV1935-3A | 41E | 3-ФАЗНАЯ ШИНА, ДЛЯ 2 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ, ТИПОРАЗМЕР S2 МОДУЛЬНОЕ РАССТОЯНИЕ : 68 MM | 23.23 |
| 3RV1935-3B | 41E | 3-ФАЗНАЯ ШИНА, ДЛЯ 3 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ, ТИПОРАЗМЕР S2 МОДУЛЬНОЕ РАССТОЯНИЕ : 68 MM | 27.49 |
| 3RV1935-3C | 41E | 3-ФАЗНАЯ ШИНА, ДЛЯ 4 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ, ТИПОРАЗМЕР S2 МОДУЛЬНОЕ РАССТОЯНИЕ : 68 MM | 31.97 |
| 3RV1935-5A | 41E | 3-ФАЗНЫЙ ВВОДНАЯ КЛЕММА, ДЛЯ 3-ФАЗНОЙ ШИНЫ, ПОДКЛ. СВЕРХУ | 16.91 |
| 3RV1935-5E | 41E | 3-ФАЗНАЯ ВВОДНАЯ КЛЕММА ДЛЯ 3-ФАЗНЫХ СБОРНЫХ ШИН ДЛЯ SELF-PROTECTED COMBINATION MOTOR CONTROLLER (TYPE E) ДЛЯ АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ 3RV ТИПОРАЗМЕР S2 ПОДКЛЮЧЕНИЕ СВЕРХУ ПРИСОЕДИНЕНИЕ В ФОРМЕ ВИЛКИ | 29.44 |
| 3RV1935-6A | 41E | TOUCH GUARD, ДЛЯ ПУСТЫХ МЕСТ ТИПОРАЗМЕР S2 | 3.51 |
| 8US1011-4TM00 | 143 | ШИННЫЙ АДАПТЕР SYSTEM BUSBAR ADAPTER 72MM WIDE 40MM SYSTEM, 5+10MM RAIL THICKNESS ADAPTER LENGTH 182 MM FOR ASSEMBLING WITH CIRCUIT BREAKER SIRIUS 3R MODULE S3 (100A) APPLIC. RANGE 480 - 690V | 64.24 |
| 8US1051-5DJ07 | 143 | ШИННЫЙ АДАПТЕР, WIDTH 45MM 40MM SYSTEM, 5+10MM RAIL STR. WITH 1 MOUNTING RAIL 35MM, UP TO 25A FOR CIRCUIT-BREAKER 3RV10, SIZE S00, S0, LENGTH 120MM, | 14.42 |
| 8US1061-5DJ07 | 143 | ШИННЫЙ АДАПТЕР, WIDTH 55MM 40MM SYSTEM, 5+10MM RAIL STR. WITH 1 MOUNTING RAIL 35MM, UP TO 25A FOR CIRCUIT-BREAKER 3RV10 W. LATERAL AUXIL. CONTACT BLOCKS, LENGTH 120MM, SIZE S00, S0 | 15.65 |
| 8US1061-5FK08 | 143 | ШИННЫЙ АДАПТЕР 54MM WIDE 40MM SYSTEM, 5+10MM BUSBAR THICKNESS WITH 1 SUPPORTING RAIL 35MM, UP TO 56A LENGTH 139MM | 29.94 |
| 8US1111-4SM00 | 143 | ШИННЫЙ АДАПТЕР, WIDTH 70MM F. CIRCUIT-BREAKER 40/60MM SYSTEM, FOR SINGLE UNITS OF MOTOR FEEDERS 3RV1, 3RT1, 3RA1 LENGTH 182MM NOTE: ONLY SUITABLE 400V/50KA OR UP TO 460V/25KA | 56.04 |
| 8US1211-4TM00 | 143 | ШИННЫЙ АДАПТЕР 72MM WIDE 60MM SYSTEM, 5+10MM RAIL WIDTH ADAPTER LENGTH 182MM FOR ASSEMBLING WITH CIRCUIT BREAKER SIRIUS 3R MODULE S3 (100A) APPLIC. RANGE 480 - 690V | 63.00 |
| 8US1211-4TR00 | 143 | ШИННЫЙ АДАПТЕР UL508A/IE BUSBAR ADAPTER SYSTEM 60MM BUSBAR WIDTH: 5/10MM/TT-PROFILE UL RATING 80A/600V APPLICABLE IN FEEDER CIRCUITS IEC RATING 100A/690V FOR SIRIUS 3R CIRCUIT BREAKERS FOR SIRIUS 3R SIZE S3 LEAD OUTLET BOTTOM ADAPTER LENGTH 215MM ADAPTER | 84.99 |
| 8US1251-5DM07 | 143 | ШИННЫЙ АДАПТЕР 60 MM DEVICE ADAPTER, WIDTH: 45 MM BUSBAR THICKNESS 5.10MM+TT PROFILE FOR CIRCUIT-BREAKERS, CONTACTORS, OVERLOAD RELAYS, MOTOR FEEDERS S00, S0, LENGTH 182MM WITH 1 SUPPORTING RAIL 35 MM, UP TO 25 A | 24.36 |
| 8US1261-5FM08 | 143 | ШИННЫЙ АДАПТЕР-ДЕРЖАТЕЛЬ, 60MM SYSTEM, WITH 1 MOUNTING RAIL 35MM, UP TO 56A FOR 1 CONTACTOR WITH OVERLOAD RELAY 3R SIZE S2, LENGTH 182MM | 31.19 |
