Принадлежности для шинной системы - Принадлежности

Изолированные 3-х фазные системы сборных шин

Для питания нескольких силовых автоматических выключателей 3RV1 типоразмеров SOO, SO и S2 используются трехфазные сборные шины.
С помощью шин можно подсоединять от 2 до 5 выключателей. Однако путем подключения контактных лепестков другой шины (с поворотом на 180°) под зажимы последнего выключателя возможно любое удлинение.
Совместное подключение к зажимам силовых автоматических выключателей разных типоразмеров из-за разных присоединительных размеров невозможно. Для соединения трехфазных сборных шин для выключателей типоразмера SO к шинам для выключателей типоразмера SOO предлагаются соответствующие соединительные элементы.
Шины с увеличенными монтажными интервалами дают возможность применения силовых автоматических выключателей с принадлежностями, монтируемыми сбоку.

Питание осуществляется через соответствующие питающие зажимы.
Трехфазные системы сборных шин защищены от прикосновения. Они рассчитаны на нагрузку коротким замыканием, которое может произойти на выходной стороне подключенного силового автоматического выключателя.

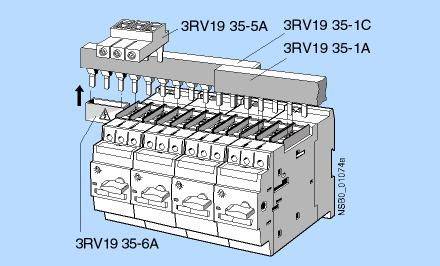

3-х фазная система сборных шин, типоразмер S2

3-х фазная система сборных шин, типоразмер S00

3-х фазная система сборных шин, пример комбинирования типоразмеров S00 и S0

Адаптеры для сборных шин

Для компактного монтажа силовых автоматических выключателей и для быстрого создания недорогих схем питания выключатели устанавливаются с помощью адаптеров прямо на системы сборных шин с межцентровыми расстояниями 40 мм и 60 мм.
Адаптеры сборных шин для систем с межцентровым расстоянием 40 мм пригодны для медных шин шириной от 12 до 15 мм, адаптеры с межцентровым рассто-янием 60 мм -для медных шин шириной от 12 до 30 мм. Толщина шин может быть от 4 до 5 мм или 10мм

Выключатели крепятся защелками на адаптерах и подключаются на стороне входа. Затем этот подготовленный узел насаживается на системы сборных шин и механически и электрически соединяется с ними.

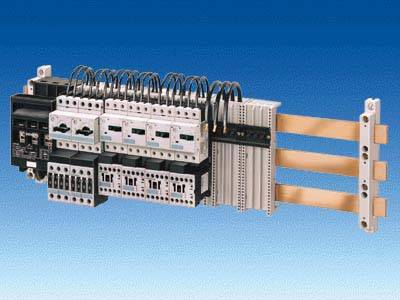

Силовой автоматический выключатель SIRIUS и фидерные сборки с адаптерами, закрепленные защелками на сборных шинах

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
3RV1915-1AB	3-ФАЗНЫЕ ШИНКИ РАСТОЯНИЕ М-У МОДУЛЯМИ 45MM ДЛЯ 2 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ S	0.044	3 - 5 недель (P)	1
3RV1915-1BB	3-ФАЗНЫЕ ШИНКИ РАСТОЯНИЕ М-У МОДУЛЯМИ 45MM ДЛЯ 3 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ S	0.071	3 - 5 недель (P)	1
3RV1915-1CB	3-ФАЗНЫЕ ШИНКИ РАСТОЯНИЕ М-У МОДУЛЯМИ 45MM ДЛЯ 4 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ S	0.099	3 - 5 недель (P)	1
3RV1915-1DB	3-ФАЗНЫЕ ШИНКИ РАСТОЯНИЕ М-У МОДУЛЯМИ 45MM ДЛЯ 5 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ S	0.124	3 - 5 недель (P)	1
3RV1915-2AB	3-ФАЗНЫЕ ШИНКИ РАСТОЯНИЕ М-У МОДУЛЯМИ 55MM ДЛЯ 2 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ S + АКСЕССУАРЫ	0.048	3 - 5 недель (P)	1
3RV1915-2BB	3-ФАЗНЫЕ ШИНКИ РАСТОЯНИЕ М-У МОДУЛЯМИ 55MM ДЛЯ 3 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ S + АКСЕССУАРЫ	0.079	3 - 5 недель (P)	1
3RV1915-2CB	3-ФАЗНЫЕ ШИНКИ РАСТОЯНИЕ М-У МОДУЛЯМИ 55MM ДЛЯ 4 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ S + АКСЕССУАРЫ	0.111	3 - 5 недель (P)	1
3RV1915-2DB	3-ФАЗНЫЕ ШИНКИ РАСТОЯНИЕ М-У МОДУЛЯМИ 55MM ДЛЯ 5 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ S + АКСЕССУАРЫ	0.14	3 - 5 недель (P)	1
3RV1915-3AB	3-ФАЗНЫЕ ШИНКИ РАСТОЯНИЕ М-У МОДУЛЯМИ 63MM ДЛЯ 2 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ S + АКСЕССУАРЫ	0.052	3 - 5 недель (P)	1
3RV1915-3CB	3-ФАЗНЫЕ ШИНКИ РАСТОЯНИЕ М-У МОДУЛЯМИ 63MM ДЛЯ 4 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ S + АКСЕССУАРЫ	0.12	3 - 5 недель (P)	1
3RV1915-5A	СОЕДИНИТЕЛЬ, S0 TO S00, ДЛЯ 3-ФАЗНОЙ ШИНЫ, МОДУЛЬНОЕ РАССТОЯНИЕ 45 MM,	0.04	3 - 5 недель (P)	1
3RV1915-5B	3-ФАЗНАЯ ВВОДНАЯ КЛЕММА, ДЛЯ 3-ФАЗНОЙ ШИНЫ, ПОДКЛ. СНИЗУ	0.11	3 - 5 недель (P)	1
3RV1915-5DB	СОЕДИНИТЕЛЬНЫЕ КЛЕММЫ ДЛЯ 3-ФАЗНЫХ ШИН РАСТОЯНИЕ М-У МОДУЛЯМИ 45MM	0.042	3 - 5 недель (P)	1
3RV1915-6AB	ЗАЩИТНЫЕ КЛЕММНЫЕ КРЫШКИ	0.003	3 - 5 недель (P)	10
3RV1925-5AB	3 ФАЗН. ВВОДНАЯ КЛЕММА S0, 6..25 MM2	0.041	3 - 5 недель (P)	1
3RV1925-5EB	3-ФАЗНАЯ ВВОДНАЯ КЛЕММА ДЛЯ 3-ФАЗНЫХ СБОРНЫХ ШИН ДЛЯ SELF-PROTECTED COMBINATION MOTOR CONTROLLER (TYPE E) ДЛЯ АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ 3RV ТИПОРАЗМЕР S0 ПОДКЛЮЧЕНИЕ СВЕРХУ ПРИСОЕДИНЕНИЕ В ФОРМЕ ВИЛКИ	0.055	6 - 8 недель (C)	1
3RV1935-1A	3-ФАЗНАЯ ШИНА, ДЛЯ 2 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ, ТИПОРАЗМЕР S2 МОДУЛЬНОЕ РАССТОЯНИЕ : 50 MM	0.15	3 - 5 недель (P)	1
3RV1935-1B	3-ФАЗНАЯ ШИНА, ДЛЯ 3 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ, ТИПОРАЗМЕР S2 МОДУЛЬНОЕ РАССТОЯНИЕ : 50 MM	0.214	3 - 5 недель (P)	1
3RV1935-1C	3-ФАЗНАЯ ШИНА, ДЛЯ 4 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ, ТИПОРАЗМЕР S2 МОДУЛЬНОЕ РАССТОЯНИЕ : 50 MM	0.295	3 - 5 недель (P)	1
3RV1935-3A	3-ФАЗНАЯ ШИНА, ДЛЯ 2 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ, ТИПОРАЗМЕР S2 МОДУЛЬНОЕ РАССТОЯНИЕ : 68 MM	0.161	3 - 5 недель (A)	1
3RV1935-3B	3-ФАЗНАЯ ШИНА, ДЛЯ 3 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ, ТИПОРАЗМЕР S2 МОДУЛЬНОЕ РАССТОЯНИЕ : 68 MM	0.262	3 - 5 недель (A)	1
3RV1935-3C	3-ФАЗНАЯ ШИНА, ДЛЯ 4 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ, ТИПОРАЗМЕР S2 МОДУЛЬНОЕ РАССТОЯНИЕ : 68 MM	0.369	3 - 5 недель (A)	1
3RV1935-5A	3-ФАЗНЫЙ ВВОДНАЯ КЛЕММА, ДЛЯ 3-ФАЗНОЙ ШИНЫ, ПОДКЛ. СВЕРХУ	0.11	3 - 5 недель (P)	1
3RV1935-5E	3-ФАЗНАЯ ВВОДНАЯ КЛЕММА ДЛЯ 3-ФАЗНЫХ СБОРНЫХ ШИН ДЛЯ SELF-PROTECTED COMBINATION MOTOR CONTROLLER (TYPE E) ДЛЯ АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ 3RV ТИПОРАЗМЕР S2 ПОДКЛЮЧЕНИЕ СВЕРХУ ПРИСОЕДИНЕНИЕ В ФОРМЕ ВИЛКИ	0.1	3 - 5 недель (A)	1
3RV1935-6A	TOUCH GUARD, ДЛЯ ПУСТЫХ МЕСТ ТИПОРАЗМЕР S2	0.006	3 - 5 недель (P)	5
8US1011-4TM00	СИСТЕМА АДАПТЕРОВ ШИН. ШИННЫЙ АДАПТЕР 70MM ШИРИНА. 40MM-СИСТЕМА, 5+10MM ТОЛЩИНА ШИНЫ, ДЛИНА АДАПТЕРА 182MM, ДЛЯ ИСПОЛЬЗ. С АВТ. ВЫКЛЮЧАТЕЛЕМ SIRIUS 3R ТИПОРАЗМЕР S3 (100A)	0.478	3 - 5 недель (P)	1
8US1051-5DJ07	СИСТЕМА АДАПТЕРОВ ШИН .ШИННЫЙ АДАПТЕР, ШИРИНА 45MM, 40MM СИСТЕМА, 5+10MM, С 1 МОНТ. РЕЙКОЙ 35MM, НЕ БОЛЕЕ ЧЕМ 25A ДЛЯ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ 3RV10, ТИПОРАЗМЕР S00, S0, ДЛИНА 120MM	0.106	3 - 5 недель (P)	1
8US1061-5DJ07	СИСТЕМА АДАПТЕРОВ ШИН .ШИННЫЙ АДАПТЕР, ШИРИНА 55MM, 40MM СИСТ., 5+10MM, С 1 МОНТ. РЕЙКОЙ 35MM, НЕ БОЛЕЕ ЧЕМ 25A ДЛЯ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ 3RV10 С ПЛОСКИМ ДОП. КОНТАКТНЫЙ БЛОК, ДЛИНА 120MM, ТИПОРАЗМЕР S00, S0	0.119	3 - 5 недель (P)	1
8US1061-5FK08	СИСТЕМА АДАПТЕРОВ ШИН .ШИННЫЙ АДАПТЕР 54MM ШИРИНА 40MM СИСТ., 5 + 10MM ТОЛЩИНА ШИН С 1 РЕЙКОЙ 35MM, НЕ БОЛЕЕ ЧЕМ 56A ДЛИНА 139MM	0.231	3 - 5 недель (P)	1
8US1111-4SM00	СИСТЕМА АДАПТЕРОВ ШИН .ШИННЫЙ АДАПТЕР, ШИРИНА 70MM ДЛЯ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ, 40/60MM СИСТ., ДЛЯ ОДИНОЧНЫХ УСТРОЙСТВ МОТОРНЫХ ФИДЕРОВ 3RV1, 3RT1, 3RA1 ДЛИНА 182MM	0.541	3 - 5 недель (P)	1
8US1211-4TM00	СИСТЕМА АДАПТЕРОВ ШИН. ШИННОЙ СИСТЕМЫ АДАПТЕР 70MM ШИРИНОЙ. 60MM-СИСТЕМА, 5+10MM, ДЛИНА АДАПТЕРА 182MM ДЛЯ ИСПОЛЬЗ. С АВТ. ВЫКЛЮЧАТЕЛЕМ SIRIUS 3R ТИПОРАЗМЕР S3 (100A) ДО 690V	0.498	3 - 5 недель (A)	1
8US1251-5DM07	СИСТЕМА АДАПТЕРОВ ШИН .ШИННЫЙ АДАПТЕР, 45MM 60MM СИСТ., 5+10MM С 1 МОНТ. РЕЙКОЙ 35MM, НЕ БОЛЕЕ ЧЕМ 25A ДЛЯ ОДИНОЧНЫХ УСТРОЙСТВ МОТОРНЫХ ФИДЕРОВ 3RV1, 3RT1, 3RA1 ТИПОРАЗМЕР S00, S0, ДЛИНА 182MM	0.183	3 - 5 недель (P)	1
8US1261-5FM08	СИСТЕМА АДАПТЕРОВ ШИН. ДЕРЖАТЕЛЬ УСТРОЙСТВА, 60MM СИСТ., С 1 МОНТ. РЕЙКОЙ 35MM, НЕ БОЛЕЕ ЧЕМ 56A, ДЛЯ 1 КОНТАКТОРА С РЕЛЕ ПЕРЕГРУЗКИ 3R ТИПОРАЗМЕР S2, ДЛИНА 182MM	0.263	3 - 5 недель (P)	1
