Принадлежности для систем сборных шин Изолированные 3-х фазные шинки ввода электропитания
Изолированные 3-х фазные шинки позволяют быстро и легко организовать ввод электропитания для автоматических выключателей 3RV2 с винтовыми зажимами. Они могут применяться для автоматических выключателей до 32А.
Системы 3-х фазных шинок 3RV19 15 неприменимы для автоматических выключателей защиты электродвигателей с функцией реле перегрузки 3RV21, а так же для автоматических выключателей 3RV27 и 3RV28 в соотв. с UL 489 / CSA C22.2 No.5-02.
Имеются исполнения шинок для запитывания от 2 до 5 автоматических выключателей. Количество запитываемых аппаратов может быть увеличено при помощи использования дополнительных модулей.
Возможно комбинировать аппараты разных типоразмеров. Зажимы аппаратов должны соответствовать клеммам шинок.

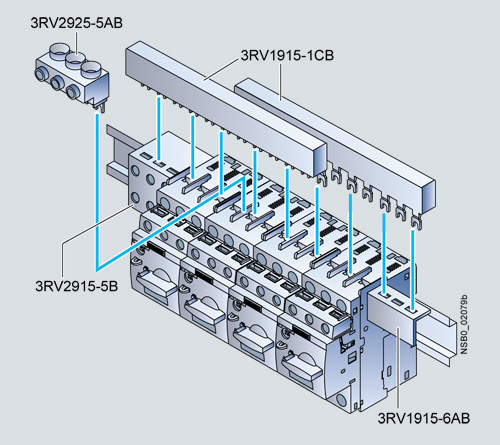

Система 3-х фазных шинок электропитания автоматических выключателей 3RV2 типоразмеров S00/S0
3-х фазные шинки имеют степень защиты от прикосновения пальцами.
Они рассчитаны на воздействие тока короткого замыкания в случае возникновения КЗ на стороне нагрузки.
Адаптеры для 60 мм систем сборных шин
Для ускорения монтажа и замены, автоматические выключатели могут монтироваться на адаптеры для стандартных 60 мм систем сборных шин (шинных систем с расстоянием между центрами шин - 60 мм).
Адаптеры 60 мм сборных шин применимы для медных шин шириной 12 -- 30 мм и толщиной 5 мм или 10 мм.
Автоматические выключатели защелкиваются на адаптеры сборных шин и подключаются к стороне ввода электропитания при помощи подготовленных модулей на адаптерах. Таим образом обеспечивается механическое крепление и электропитание автоматических выключателей
Для получения дополнительной информации по адаптерам, например, для реверсивных сборок, а так же по принадлежностям, например, вводным клеммам, клеммамы отходящих линий, медным профилям и т.д. - см. "Распределение электроэнергии низкого напряжения" --> "Коммутационные и защитные аппараты для распределения электроэнергии" --> "Системы сборных шин SENTRON 8US".
Пусковые сборки с автоматическими выключателями SIRIUS 3RV2 на адаптерах для систем сборных шин
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 3RV1915-1AB | 41E | 3-ФАЗНЫЕ ШИНКИ РАСТОЯНИЕ М-У МОДУЛЯМИ 45MM ДЛЯ 2 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ S | 10.84 |
| 3RV1915-1BB | 41E | 3-ФАЗНЫЕ ШИНКИ РАСТОЯНИЕ М-У МОДУЛЯМИ 45MM ДЛЯ 3 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ S | 13.34 |
| 3RV1915-1CB | 41E | 3-ФАЗНЫЕ ШИНКИ РАСТОЯНИЕ М-У МОДУЛЯМИ 45MM ДЛЯ 4 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ S | 14.61 |
| 3RV1915-1DB | 41E | 3-ФАЗНЫЕ ШИНКИ РАСТОЯНИЕ М-У МОДУЛЯМИ 45MM ДЛЯ 5 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ S | 16.56 |
| 3RV1915-2AB | 41E | 3-ФАЗНЫЕ ШИНКИ РАСТОЯНИЕ М-У МОДУЛЯМИ 55MM ДЛЯ 2 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ S + АКСЕССУАРЫ | 10.61 |
| 3RV1915-2BB | 41E | 3-ФАЗНЫЕ ШИНКИ РАСТОЯНИЕ М-У МОДУЛЯМИ 55MM ДЛЯ 3 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ S + АКСЕССУАРЫ | 12.88 |
| 3RV1915-2CB | 41E | 3-ФАЗНЫЕ ШИНКИ РАСТОЯНИЕ М-У МОДУЛЯМИ 55MM ДЛЯ 4 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ S + АКСЕССУАРЫ | 14.49 |
| 3RV1915-2DB | 41E | 3-ФАЗНЫЕ ШИНКИ РАСТОЯНИЕ М-У МОДУЛЯМИ 55MM ДЛЯ 5 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ S + АКСЕССУАРЫ | 15.99 |
| 3RV1915-3AB | 41E | 3-ФАЗНЫЕ ШИНКИ РАСТОЯНИЕ М-У МОДУЛЯМИ 63MM ДЛЯ 2 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ S + АКСЕССУАРЫ | 11.20 |
| 3RV1915-3CB | 41E | 3-ФАЗНЫЕ ШИНКИ РАСТОЯНИЕ М-У МОДУЛЯМИ 63MM ДЛЯ 4 АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ S + АКСЕССУАРЫ | 14.95 |
| 3RV1915-6AB | 41E | ЗАЩИТНЫЕ КЛЕММНЫЕ КРЫШКИ | 2.00 |

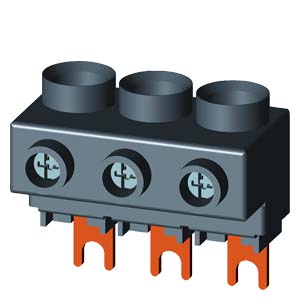

| 3RV2915-5B | 41E | 3-Ф. КЛЕММА ВВОДА ПИТАНИЯ, ДЛЯ 3-Ф. ШИНКИ, ТИПОРАЗМЕР S00/S0, ПОДКЛЮЧЕНИЕ СНИЗУ | 15.53 |
| 3RV2925-5AB | 41E | 3-Ф. КЛЕММА ВВОДА ПИТАНИЯ, ДЛЯ 3-Ф. ШИНКИ, ПОДКЛЮЧЕНИЕ СВЕРХУ, ТИПОРАЗМЕР S00/S0 | 11.20 |
| 3RV2925-5EB | 41E | 3-Ф. КЛЕММА ВВОДА ПИТАНИЯ ДЛЯ 3-Ф. ШИНКИ, ЗАЩИЩЕННОЙ ПУСКОВОЙ СБОРКИ (ТИП E), ДЛЯ АВТ. ВЫКЛЮЧАТЕЛЯ 3RV ТИПОРАЗМЕРА S00/S0, | 17.37 |
| 8US1250-5AS10 | 143 | ШИННЫЙ ДЕРЖАТЕЛЬ,45X200MM FOR 60MM BUSBAR SYSTEM SPACER ENCLOSED 2 CONNECTING ELEMENTS ENCLOSED MOUNTING RAIL SCREWED ON | 17.40 |
| 8US1250-5AT10 | 143 | ШИННЫЙ ДЕРЖАТЕЛЬ,45X260MM LONG FOR 60MM BUSBAR SYSTEM SPACER ENCLOSED 2 CONNECTING ELEMENTS ENCLOSED MOUNTING RAIL SCREWED ON | 18.26 |
| 8US1251-5DS10 | 143 | ШИННЫЙ АДАПТЕР S00/0, 25A, FOR 60MM BUSBAR SYSTEM 45X200MM LONG SPECIAL CABLES WELDED ON, AWG 12, 99 MM SPACER ENCLOSED MOUNTING RAIL SCREWED ON | 22.62 |
| 8US1251-5DS11 | 143 | ШИННЫЙ АДАПТЕР S00/0, 25A, FOR 60MM BUSBAR SYSTEM 45X200MM LONG SPECIAL CABLES WELDED ON, AWG 12, 99 MM SPACER ENCLOSED MOUNTING RAIL SCREWED ON | 38.89 |
| 8US1251-5DT11 | 143 | ШИННЫЙ АДАПТЕР S00/O, 25A, FOR 60MM BUSBAR SYSTEM 45X260MM LONG, SPECIAL CABLES WELDED ON, AWG 12 167MM LONG SPACER ENCLOSED MOUNTING RAIL SCREWED ON | 40.25 |
| 8US1251-5NT10 | 143 | ШИННЫЙ АДАПТЕР S00/0, 32A, FOR 60MM BUSBAR SYSTEM, 45X260MM LONG SPECIAL CABLES WELDED ON AWG 10, 99 MM SPACER INCLUDED MOUNTING RAIL SCREWED ON | 25.34 |
| 8US1251-5NT11 | 143 | АДАПТЕР S00/0, 32A, FOR 60MM BUSBAR SYSTEM, 45X260MM LONG SPECIAL CABLES WELDED ON AWG 10, 167 MM LONG SPACER INCLUDED MOUNTING RAIL SCREWED ON | 41.13 |
| 8US1998-1BA10 | 143 | РАЗДЕЛИТЕЛЬ | 0.58 |
| 8US1998-1CA10 | 143 | КОМПЛЕКТ ЗАЩИТЫ ОТ ВИБРАЦИИ 2 MOUNTING RAIL LIMITS 4 SCREWS, 2 LONG PIN | 7.83 |
| 8US1998-2BJ10 | 143 | БОКОВОЙ МОДУЛЬ 60 MM, 9 MM WIDE TO WIDEN ADAPTERS LENGTH 200MM | 6.96 |
