Probe

Probe - компактный ультразвуковой уровнемер для небольших диапазонов измерения, идеально подходит для жидкостей и взвесей в открытых и закрытых резервуарах.




Особенности

Probe
  • Простой монтаж, программирование и обслуживание
  • точность и надежность
  • Имеются сенсоры из Kynar Flex или Tefzel
  • Имеются сантеъхнические конструкции
  • Запатентованная оценка отражения Sonic Intelligence
  • Внутренняя температурная компенсация




Область применения

Probe

Этот ультразвуковой измерительный прибор объединяет сенсор и электронику в компактном корпусе для надежного измерения уровня в открытых или закрытых резервуарах. С сенсором из Tefzel или Kynar-Flex Probe находит много сфер для применения. Probe отличается простой установкой и обслуживанием, а также быстрым демонтажом для чистки в пищевой и фармацевтической промышленности. Надежность параметров уровня основывается на алгоритмах обработки сигналов Sonic Intelligence. Фильтр различает полезное и паразитическое отражения, которые возникают из-за акустических или электрических шумов и мешалок. Время прохождения ультразвуковых импульсов от материала и обратно имеет температурную компенсацию. Для индикации, аналогового выхода и включения реле оно преобразуется в величину расстояния.






Конфигурация

Probe

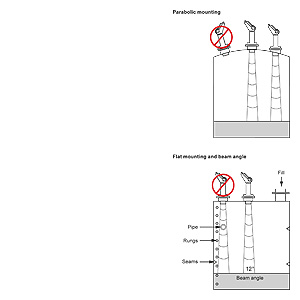

Установка Probe




Технические данные

Probe



3-х проводная версия

2-х проводная версия (стандарт)

2-х проводная версия (искробезопасная)

Принцип работы







Принцип измерения

ультразвуковое измерение уровня

ультразвуковое измерение уровня

ультразвуковое измерение уровня

Вход







Измеряемый диапазон

0.25 до 5 м (0.8 до 16.4 ft) и0.25 до 8 м (0.8 до 26.2 ft)

0.25 до 5 м (0.8 до 16.4 ft)

0.25 до 5 м (0.8 до 16.4 ft)

Выход






  • мА

4 до 20 мА

4 до 20 мА

4 до 20 мА
  • Интервал измерения

Пропорциональный/ обратно пропорциональный

Пропорциональный/ обратно пропорциональный

Пропорциональный/ обратно пропорциональный
  • Макс. нагрузка

750 Ω при DC 24 V

600 Ω в петле при DC 24 V

600 Ω в петле при DC 24 V (включая барьер сопротивления)
  • Реле

Для сигнализации уровня или ошибок

Нет

Нет

Питание






  • Напряжение питания

DC 18 до 30 V, макс.0,2 A

DC 12 до 28 V, 0, 1 A пик

DC 12 до 28 V, 0, 1 A пик
  • Макс. потребляемая мощность

5 W (200 мА при DC 24 V)

0.75 W (25 мА при DC 28 V)

0.75 W (25 мА при DC 28 V)

Сертификаты и допуски

CE; CSANRTL/CFM

CE; CSANRTL/CFM
  • искробезопасная
  • CSA/FM класс I & II, Div. 1,Group A, B, C, D, E, F & G
  • BASEEFA / CENE-LEC EEx ia IIC T4
  • SAA. Ex ia IIC T6 IP65



Точность


  • Погрешность измерения

0,25% от диапазона измерения (в воздухе)
  • Разрешение

3 мм (0.125")
  • Температурная компенсация

Встроенная
  • Обработка отражения

Sonic Intelligence

Рабочие условия


  • Ультразвуковой конус

См. сенсоры

Внешние условия


  • Внешняя температура


  • Стандарт

-40 до +60 °C (-40 до +140 °F)
  • Монтаж в металлический штуцер

-20 до +60 °C (-5 до +140 °F)
  • Макс. давление

Нормальное атмосферное давление
  • Класс защиты

IP65

Свойства материала

См. сенсоры

Конструктивные особенности


  • Вес


  • Без фланцевого адаптера

1.5 кг (3.3 lb.)
  • С фланцевым адаптером

1.7 кг (3.7 lb.)
  • Материал


  • Корпус электроники

PVC
  • Сенсор

Tefzel® or Kynar Flex®
  • Подключение к процессу

2" NPT или 2" BSP или PF2
  • Фланцевый адаптер

3" универсальный (подходит для DN 65, PN 10 и 3" ANSI), 4" гигиенический (без искробезопасной версии)
  • Ввод кабеля

2 ввода для PG 13.5 или 1/2" NPT-кабельных резьбовых соединений








Опции

Probe

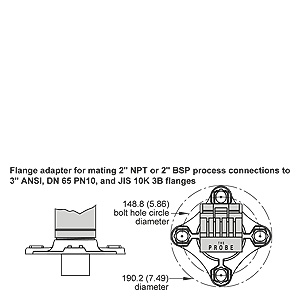

Probe, фланцевый адаптер

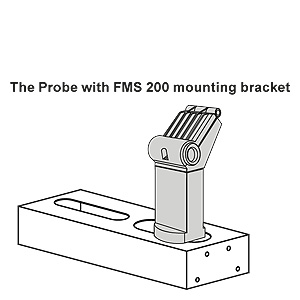

Probe, монтажный держатель

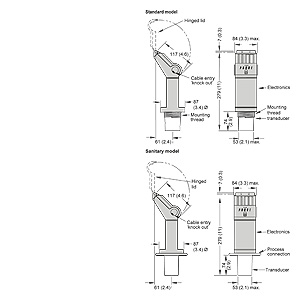

Чертеж

Probe

Размеры Probe

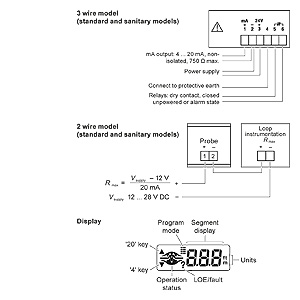

Схема подключения

Probe

Соединения Probe




Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
7ML1201-.....851THE PROBE КОМПАКТНЫЙ УЛЬТРАЗВУКОВОЙ УРОВНЕМЕР ДЛЯ КОРОТКИХ ДИАПАЗОНОВ ИЗМЕРЕНИЯ ЖИДКОСТЕЙ И ШЛАММОВ В ОТКРЫТЫХ ИЛИ ЗАКРЫТЫХ РЕЗЕРВУАРАХ 919.02




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
7ML1830-1BK851УНИВЕРСАЛЬНЫЙ МОНТАЖНЫЙ НАБОР FMS-200 125.08
7ML1830-1BR8514 '' МОНТАЖНОЕ СОЕДИНЕНИЕ ДЛЯ ECHOMAX XKS-6 САНИТАРНЫЙ СЕНСОР 61.48
7ML1830-1BT851УНИВЕРСАЛЬНЫЙ МОНТАЖНЫЙ АДАПТЕР, 2 ДЮЙМА NPT 121.90
7ML1830-1BU851УНИВЕРСАЛЬНЫЙ МОНТАЖНЫЙ АДАПТЕР, 2 ДЮЙМА BSP 121.90
7ML1830-1DQ851КОНТРГАЙКА ,2BSP,ФЛАНЕЦ (PROBE ULS) 13.78
7ML1830-1DT851КОНТРГАЙКА,2NPT,FUER THE PROBE 13.78
7ML1930-1AC851ТАБЛИЧКА С ТЕКСТОМ 12 X 45MM НА КОРПУС ПРИБОРА 45.58
7ML1930-1DB851крышка, кабель M20 20.14
