Probe - Компактный ультразвуковой расходомер

The Probe - компактный ультразвуковой уровнемер для небольших диапазонов измерения, идеально подходит для жидкостей и взвесей в открытых и закрытых резервуарах.

Особенности

Простой монтаж, программирование и обслуживание
точность и надежность
Имеются сенсоры из Kynar Flex или Tefzel
Имеются сантеъхнические конструкции
Запатентованная оценка отражения Sonic Intelligence
Внутренняя температурная компенсация

Область применения

Этот ультразвуковой измерительный прибор объединяет сенсор и электронику в компактном корпусе для надежного измерения уровня в открытых или закрытых резервуарах. С сенсором из Tefzel или Kynar-Flex Probe находит много сфер для применения. Probe отличается простой установкой и обслуживанием, а также быстрым демонтажом для чистки в пищевой и фармацевтической промышленности. Надежность параметров уровня основывается на алгоритмах обработки сигналов Sonic Intelligence. Фильтр различает полезное и паразитическое отражения, которые возникают из-за акустических или электрических шумов и мешалок. Время.прохождения ультразвуковых импульсов от материала и обратно имеет температурную компенсацию. Для индикации, аналогового выхода и включения реле оно преобразуется в величину расстояния.

Конфигурация

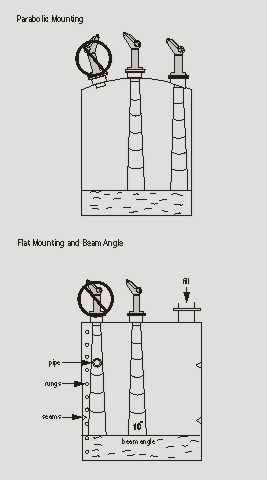

Установка The Probe

Технические данные

	3-х проводная версия	2-х проводная версия (стандарт)	Two-wire version (intrinsically-safe)
Принцип работы
Принцип измерения	ультразвуковое измерение уровня	Ultrasonic level measurement	Ultrasonic level measurement
Вход
Measuring range	0.25 до 5 м (0.8 до 16.4 ft) и 0.25 до 8 м (0.8 до 26.2 ft)	0.25 до 5 м (0.8 до 16.4 ft)	0.25 до 5 м (0.8 до 16.4 ft)
Выход
мА	4 до 20 мА	4 до 20 мА	4 до 20 мА
Интервал измерения	Пропорциональный/ обратно пропорциональный	Пропорциональный/ обратно пропорциональный	Пропорциональный/ обратно пропорциональный
Макс. нагрузка	750 Ω при DC 24 V	600 Ω в петле при DC 24 V	600 Ω в петле при DC 24 V (including barrier resistance)
Реле	Для сигнализации уровня или ошибок	Нет	Нет
Питание
Напряжение питания	DC 18 до 30 V, макс.0,2 A	DC 12 до 28 V, 0, 1 A пик	DC 12 до 28 V, 0, 1 A пик
Макс. потребляемая мощность	5 W (200 мА при DC 24 V)	0.75 W (25 мА при DC 28 V)	0.75 W (25 мА при DC 28 V)
Сертификаты и допуски	CE; CSA_NRTL/C FM	CE; CSA_NRTL/C FM	Intrinsically-safe CSA/FM класс I & II, Div. 1, Group A, B, C, D, E, F & G BASEEFA / CENE- LEC EEx ia IIC T4 SAA. Ex ia IIC T6 IP65

Точность
Погрешность измерения	0,25% от диапазона измерения (в воздухе)
Разрешение	3 мм (0.125")
Температурная компенсация	Встроенная
Обработка отражения	Sonic Intelligence
Рабочие условия
Ультразвуковой конус	См. сенсоры
Внешние условия
Внешняя температура
Стандарт	-40 до +60 °C (-40 до +140 °F)
Монтаж в металлический штуцер	-20 до +60 °C (-5 до +140 °F)
Макс. давление	Нормальное атмосферное давление
Класс защиты	IP65
Свойства материала	См. сенсоры
Конструктивные особенности
Вес
Без фланцевого адаптера	1.5 кг (3.3 lb.)
С фланцевым адаптером	1.7 кг (3.7 lb.)
Материал
Корпус электроники	PVC
Сенсор	Tefzel^® or Kynar Flex^®
Подключение к процессу	2" NPT или 2" BSP или PF2
Фланцевый адаптер	3" универсальный (подходит для DN 65, PN 10 и 3" ANSI), 4" гигиенический (not with intrinsically-safe version)
Ввод кабеля	2 ввода для PG 13.5 или 1/2" NPT-кабельных резьбовых соединений

Опции

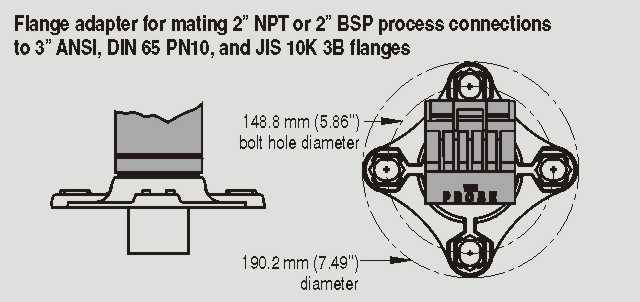

The Probe Optional Flange Adapter

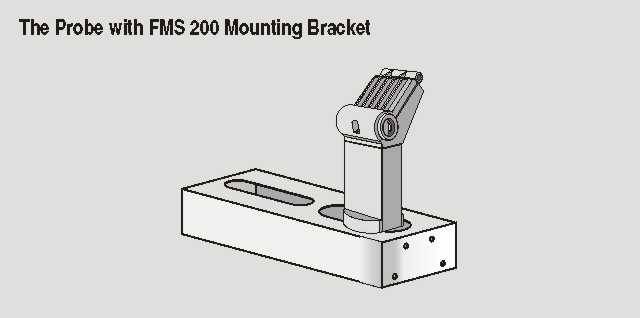

The Probe with Optional Mounting Bracket

Чертеж

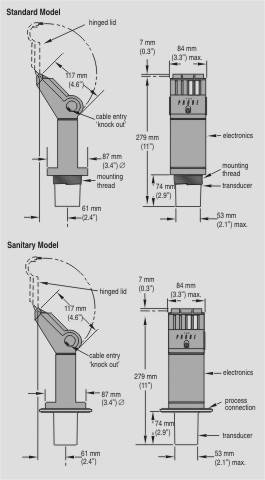

Размеры The Probe

Схема подключения

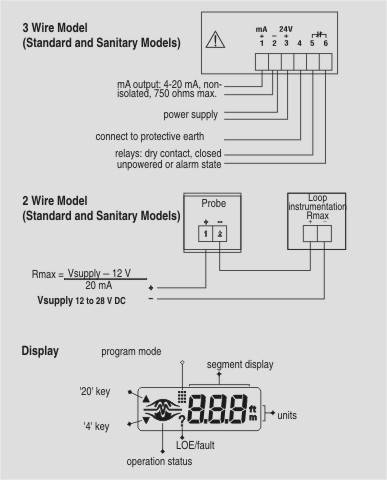

Соединения The Probe

Заказные данные [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7ML1201-.....	THE PROBE КОМПАКТНЫЙ УЛЬТРАЗВУКОВОЙ УРОВНЕМЕР ДЛЯ КОРОТКИХ ДИАПАЗОНОВ ИЗМЕРЕНИЯ ЖИДКОСТЕЙ И ШЛАММОВ В ОТКРЫТЫХ ИЛИ ЗАКРЫТЫХ РЕЗЕРВУАРАХ	1.6	по запросу (D)	1
