Process Historian и Information Server
Process Historian используется для долгосрочного архивирования следующих данных системы управления процессами SIMATIC PCS 7:
- Архивы OS (переменные процесса и сообщения)
- Данные Batch
Process Historian управляет переменными процесса и сообщениями, экспортируемыми из архивов OS, так же как данными о партиях из SIMATIC BATCH, в центральной базе данных. Эти данные могут визуализироваться на клиентах OS и на одиночных станциях OS, как непосредственно, так и посредством информационного сервера Information Server.
Дизайн
Process Historian и Information Server В качестве аппаратной основы для Process Historian могут использоваться промышленные рабочие станции SIMATIC PCS 7 типа IPC847C, в версии сервера, с дополнительным жестким диском для операционной системы и программного обеспечения SIMATIC PCS 7 (см. раздел "Industrial Workstation/IPC"). Конфигурация массива жестких дисков RAID 5, выбираемая в заказных данных , может использоваться для базы данных.
Использование серверов Fujitsu Primergy рекомендуется для больших количественных структур (более 3 OS-серверов с максимальной конфигурацией архивов) (см. раздел Premium Server для SIMATIC PCS 7 в каталоге ST PCS 7.1)
Information Server может устанавливаться и функционировать как на рабочей станции Process Historian, так и на отдельной рабочей станции. В случае отдельного использования Information Server, в качестве аппаратной основы подходит любая версия серверной или одиночной промышленной рабочей станции SIMATIC PCS 7 (см. раздел "Industrial Workstation/IPC").
Process Historian и Information Server работает под управлением операционной системы Windows Server 2008 R2 Standard 64-bit, ПО Information Server на отдельной рабочей станции может также работать под управлением Windows 7 Ultimate 32/64-bit или Windows Server 2003 R2 Standard 32-bit.

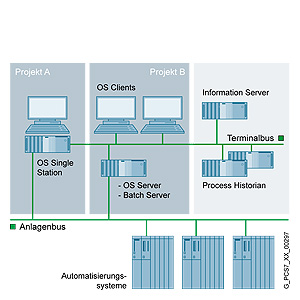

Process Historian и Information Server не требуют подключения к системной шине. Они связываются с OS- и Batch-серверами системы SIMATIC PCS 7 через терминальную шину, например, через соединение посредством интегрированного сетевого адаптера (встроенный порт Ethernet RJ45) сервера.
Конфигурация Process Historian
В дополнение к базовому пакету ПО SIMATIC PCS 7 Process Historian Basic Package или SIMATIC PCS 7 Process Historian and Information Server Basic Package, для конфигурации Process Historian необходимы совокупные лицензии SIMATIC PCS 7 OS/PH archive. Эти лицензии должны всегда находиться на сервере Process Historian . Дополнительно может быть заказано ПО SIMATIC PCS 7 Process Historian Archive BATCH для архивирования Batch-данных из SIMATIC BATCH V8.0.
Конфигурация Information Server
В дополнение к базовому пакету ПО SIMATIC PCS 7 Process Historian Basic Package или SIMATIC PCS 7 Process Historian and Information Server Basic Package, для конфигурации Information Server требуются совокупные лицензии SIMATIC PCS 7 Information Server в соответствии с количеством клиентов, обращающихся к Information Server.
| Прграммный продукт/лицензия | Отдельный Сервер | ||
|---|---|---|---|
| Process Historian плюс Information Server | Information Server | Process Historian | |
| SIMATIC PCS 7 Industrial Workstation, server version, incl. Ethernet network cards and BCE | 1 | 1 | 1 |
| SIMATIC PCS 7 Process Historian and Information Server Basic Package | 1 | – | – |
| SIMATIC PCS 7 Information Server Basic Package | – | 1 | – |
| SIMATIC PCS 7 Process Historian Basic Package | – | – | 1 |
| SIMATIC PCS 7 Process Historian Archive BATCH | 1 | – | 1 |
| SIMATIC PCS 7 OS/PH archive, cumulative archive tags (sets of 1 500, 5 000, 10 000 and 30 000) | Licenses for 1 server | – | Licenses for 1 server |
| SIMATIC PCS 7 Information Server license, cumulative client licenses (sets of 1, 3, 5, 10) | Licenses for 1 server | Licenses for 1 server | – |
Конфигурационные опции
Функции
Process Historian и Information Server Process Historian
Сервер Process Historian архивирует переменные процесса, сообщения, и Batch-данные систем управления процессом SIMATIC PCS 7 V8.0. Он конфигурируется в проекте SIMATIC PCS 7, подобно другим станциям системы управления процессом SIMATIC PCS 7 (например, OS-cервер, Batch-cервер, Route Control-cервер, cервер OpenPCS 7 или OS-клиенты).
Переменные процесса и сообщения, обрабатываемые в базе данных Process Historian могут быть визуализированы в ясной и понятной форме на Oдиночных станциях OS и OS-клиентах. Выборка данных поддерживается встроенными функциями фильтрации. Сообщения и переменные процесса могут отображаться в табличной форме, а переменные процесса также и в графическом виде. Таблицы переменных процесса могут быть экспортированы в формат CSV для обработки в других приложениях Windows, например, Microsoft Excel.
Данные, управляемые Process Historian могут быть переданы на коммерчески доступные носители (функции резервного копирования / восстановления). Это требует дополнительных аппаратных средств и программного обеспечения, поддерживаемых операционной системой сервера Process Historian, например, пишущий привод DVD с соответствующим программным обеспечением для записи. Экспорт данных может быть инициирован оператором.
Функции архивирования и визуализации
- Архивация в реальном времени переменных процесса и сообщений от операторских систем SIMATIC PCS 7 V8.0
- Поддержка Одиночных станций OS SIMATIC PCS 7 V8
- Архивация Batch-данных SIMATIC BATCH V8.0
- Поддержка нескольких проектов SIMATIC PCS 7
- Масштабирование в соответствии с используемой базовой аппаратной платформой применительно к производительности и количественной структуре
- Выгрузка всех данных, а также каталогизация на внешних носителях
- Чтение выгруженных данных и каталогизация с внешних носителей
- Визуализация данных на OS-клиентах/ Одиночных станциях OS:
- Конфигурация представлений (окна изображения и маски) включая критерии критерии отбора для отображения данных
- Визуализация сообщений в табличной форме, зависящей от функций фильтр
- Отображение переменных процесса в табличной или графической формах, зависящих от функций фильтра
- Визуализация обзора Batch (возможен выбор подробного лога партии из обзора Batch
Information Server

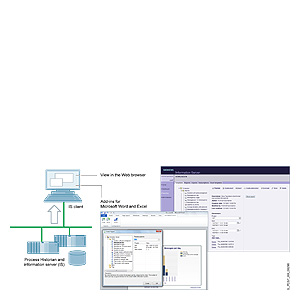

Information Server является системой отчетности для Process Historian. Основываясь на службах Microsoft Reporting, он предлагает веб-доступ тонким клиентам к историческим данным. Надстройки для Microsoft Word и Excel обеспечивают дополнительный доступ к базе данных Process Historian.
Функции отчетности
- Часто используемые шаблоны отчетов для переменных процесса, сообщений и Batch
- Открытая система отчетности для создания любого количества новых шаблонов отчетов
- Хранение сконфигурированных (параметризованных) шаблонов отчетов для быстрого доступа к ним
- Экспорт отчета в общепринятых форматах документов
- Поддержка подписок для циклической генерации отчетов, включая службу электронной почты.
- Создание и хранение основанных на роли инструментальных панелей
- Ролевое управление для пользователей Windows; поддержка как рабочих групп, так и служб Active Directory; пользовательские права могут быть присвоены для определенных проектов
- Генерация отчетов и вставка в виде графики в документы Word Microsoft Office
- Создание отчетов Microsoft Excel для исторических переменных процесса и сообщений, а также хранение шаблонов отчетов Excel на Information Server
- Поддержка подписок для шаблонов отчетов Excel
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7652-7AX08-2YB0 | 281 | SIMATIC PCS 7, ПАКЕТ ПО PROCESS HISTORIAN AND INFORMATION SERVER V8.0 ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК., ЛИЦ. КЛЮЧ НА USB, CLASS A, 5 ЯЗЫКОВ (G, E, F, I, S), РАБОТА ПОД ОС SERVER 2008 R2 ЦЕЛЕВОЕ АПП. ОБЕСП: PCS 7 IPC BUNDLE | 8639.00 |
| 6ES7652-7BX08-2YB0 | 281 | SIMATIC PCS 7, БАЗОВЫЙ ПАКЕТ ПО PROCESS HISTORIAN BASIC V8.0, ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК., ЛИЦ. КЛЮЧ НА USB, CLASS A, 5 ЯЗЫКОВ (G, E, F, I, S), РАБОТА ПОД ОС SERVER 2008 R2 ЦЕЛЕВОЕ АПП. ОБЕСП: PCS 7 IPC BUNDLE | 6698.14 |
| 6ES7652-7BX08-2YD0 | 281 | SIMATIC PCS 7, ПАКЕТ ПО ДЛЯ PCS 7 V8.0, КОНВЕРТАЦИЯ CENTRAL ARCHIVE SERVER V7.1/V8.0 В ПАКЕТ PROCESS HISTORIAN BASIC PACKAGE V8.0, ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК., ЛИЦ. КЛЮЧ НА USB, CLASS A, 5 ЯЗЫКОВ (G, E, F, I, S), | 2756.00 |
| 6ES7652-7CX08-2YB0 | 281 | SIMATIC PCS 7, ПАКЕТ ПО РЕЗЕРВИРОВАННОГО СЕРВЕРА PROCESS HISTORIAN SERVER REDUNDANCY V8.0, ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 2 УСТАНОВКИ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК., ЛИЦ. КЛЮЧ НА USB, CLASS A, 5 ЯЗЫКОВ (G, E, F, I, S), РАБОТА ПОД ОС SERVER 2008 R2 ЦЕЛЕВОЕ АПП. ОБЕСП.: PCS 7 IPC BUNDLE | 11998.14 |
| 6ES7652-7CX08-2YC0 | 281 | SIMATIC PCS 7, ПАКЕТ ПО ДЛЯ PCS 7 V8.0, КОНВЕРТАЦИЯ CENTRAL ARCHIVE SERVER REDUNDANCY V7.1/V8.0 В ПАКЕТ PROCESS HISTORIAN SERVER REDUNDANCY V8.0, ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 2 УСТАНОВКИ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК. ЛИЦ. КЛЮЧ НА USB, CLASS A, 5 ЯЗЫКОВ (G | 4876.00 |
| 6ES7652-7CX08-2YD0 | 281 | SIMATIC PCS 7, ПАКЕТ ПО ДЛЯ PCS 7 V8.0, КОНВЕРТАЦИЯ PROCESS HISTORIAN ИЗ 2 СЕРВЕРОВ В 1 РЕЗЕРВИРОВАННЫЙ СЕРВЕР, ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 2 УСТАНОВКИ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК. ЛИЦ. КЛЮЧ НА USB, CLASS A, 5 ЯЗЫКОВ (G, E, F, I, S), РАБОТА ПОД ОС SERVER 2008 R2, REF | 1378.00 |
| 6ES7652-7DX08-2YB0 | 281 | SIMATIC PCS 7, БАЗОВЫЙ ПАКЕТ ПО PROCESS HISTORIAN ARCHIVE BATCH V8.0 ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК., ЛИЦ. КЛЮЧ НА USB, CLASS A, 5 ЯЗЫКОВ (G, E, F, I, S), РАБОТА ПОД ОС SERVER 2008 R2 ЦЕЛЕВОЕ АПП. ОБЕСП: PCS 7 IPC BUNDLE | 1075.90 |
| 6ES7652-7EX08-2YB0 | 281 | SIMATIC PCS 7, БАЗОВЫЙ ПАКЕТ ПО INFORMATION SERVER BASIC PACKAGE V8.0 ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК., ЛИЦ. КЛЮЧ НА USB, CLASS A, 5 ЯЗЫКОВ (G, E, F, I, S), РАБОТА ПОД ОС WINDOWS 7/ SERVER 2003/SERVER 2008/ SERVER 2008 R2 | 2451.78 |
| 6ES7652-7YA00-2YB0 | 281 | SIMATIC PCS 7, ПАКЕТ ПО INFORMATION SERVER (1 КЛИЕНТ) ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК., ЛИЦ. КЛЮЧ НА USB, CLASS A, РАБОТА ПОД ОС WINDOWS 7/ SERVER 2003/SERVER 2008/ SERVER 2008 R2 ЦЕЛЕВОЕ АПП. ОБЕСП: PCS 7 IPC BUNDLE | 432.48 |
| 6ES7652-7YB00-2YB0 | 281 | SIMATIC PCS 7, ПАКЕТ ПО INFORMATION SERVER (3 КЛИЕНТА) ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК., ЛИЦ. КЛЮЧ НА USB, CLASS A, РАБОТА ПОД ОС WINDOWS 7/ SERVER 2003/SERVER 2008/ SERVER 2008 R2 ЦЕЛЕВОЕ АПП. ОБЕСП: PCS 7 IPC BUNDLE | 1232.78 |
| 6ES7652-7YC00-2YB0 | 281 | SIMATIC PCS 7, ПАКЕТ ПО INFORMATION SERVER (5 КЛИЕНТОВ) ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК., ЛИЦ. КЛЮЧ НА USB, CLASS A, РАБОТА ПОД ОС WINDOWS 7/ SERVER 2003/SERVER 2008/ SERVER 2008 R2 ЦЕЛЕВОЕ АПП. ОБЕСП: PCS 7 IPC BUNDLE | 1892.10 |
| 6ES7652-7YD00-2YB0 | 281 | SIMATIC PCS 7, ПАКЕТ ПО INFORMATION SERVER (10 КЛИЕНТОВ) ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК., ЛИЦ. КЛЮЧ НА USB, CLASS A, РАБОТА ПОД ОС WINDOWS 7/ SERVER 2003/SERVER 2008/ SERVER 2008 R2 ЦЕЛЕВОЕ АПП. ОБЕСП: PCS 7 IPC BUNDLE | 3243.60 |
| 6ES7652-7YE00-2YB0 | 281 | SIMATIC PCS 7, ПАКЕТ ПО ДОСТУПА К ИСТОЧНИКУ ДАННЫХ INFORMATION SERVER DATASOURCE ACCESS (1 ИСТОЧНИК), ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК., ЛИЦ. КЛЮЧ НА USB, CLASS A, ЦЕЛЕВОЕ АПП. ОБЕСП.: PCS 7 IPC BUNDLE | 424.00 |
| 6ES7652-7YF00-2YB0 | 281 | SIMATIC PCS 7, ПАКЕТ ПО ДОСТУПА К ИСТОЧНИКУ ДАННЫХ INFORMATION SERVER DATASOURCE ACCESS (3 ИСТОЧНИКА), ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК., ЛИЦ. КЛЮЧ НА USB, CLASS A, ЦЕЛЕВОЕ АПП. ОБЕСП.: PCS 7 IPC BUNDLE | 1060.00 |
