Устройство управления "Комфорт"

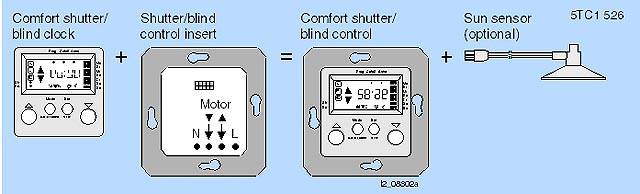

Дизайн

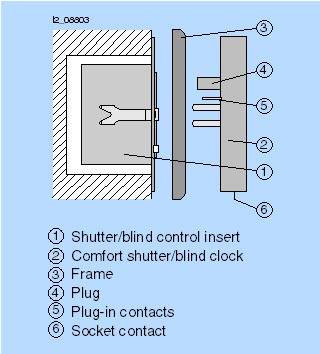

Электрическая часть устройства управления жалюзи (1) устанавливается в монтажной коробке согласно DIN 49073 (рекомендуется глубокая коробка).

Соеденительные зажимы должны быть направлены вниз.

Жалюзийный таймер "Комфорт" (2) вместе с рамкой (3) устанавливается на электрическую часть.

Электрическое соединения осуществляется с помощью штекера (4).

Дополнительные контакты (5) или розеточная часть(6) таймера "Комфорт" используются для адаптации кабеля датчика.

Возможности присоединения кабеля солнечного датчика

Имеется три возможности подключения кабеля солнечного датчика к устройству управления жалюзи "Комфорт":

• скрятая проводка кабеля солнечого датчика
• открытая проводка кабеля солнечного датчика
• подключение через штекер.

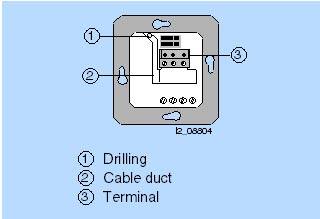

Скрытая проводка кабеля солнечного датчика

Для скратой проводки необходимо выбрать подходящий кабель. Рекоммендация: J-Y(ST)Y 2x2x0.6 mm (телефонный кабель). Штекер солнечного датчика отсоединяется. С отдельных жилкабеля снимается изоляция и подходящим образом (пайка, винтовой зажим) они соединяются с выбранным кабелем.

При этом необходимо обратить внимание на то, чтобы изоляционая трубка (входит в поставку датчика) охватывалаотдельные жилы, начиная от изоляции внешнего кабеля до соеденительного зажима. Кабель вместе с изоляционной трубкой вставляется в отверстие (1) электрической части и прокладывается по кабельному каналу (2) к соеденительному зажиму (3). Соеденительный зажим (входит в поставку датчика) вкладывается в  соответствии с рисунком в электрическую часть.

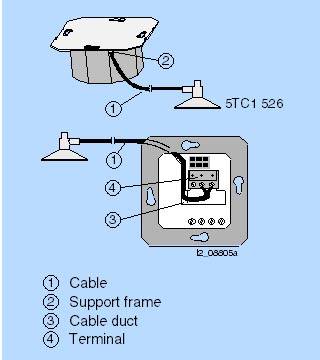

Открытая проводка кабеля солнечного датчика

Штекер солнечного датчика отсоединяется. С отдельных жил кабеля снимается изоляция и они вставляются в изоляционную трубку (входит в постаку датчика).

После этого кабель (1) вместе с изоляционной трубкой прокладывается непосредственно под несущей рамкой (2) по кабельному каналу (3) к соеденительному зажиму (4).

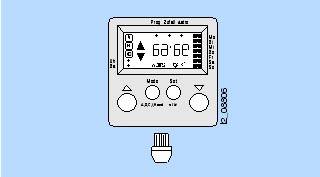

Подключение кабеля солнечного датчика через штекер

Подключение осуществляется штекером солнечного датчика к гнезду жалюзийного таймера "Комфорт".

Програмирование

Заводские установки

Программые запоминающие устройства A и B имеют заводские установки, но могут быть перепрограммированы. Неиспользуемые значения времени переключения после этого удаляются.

Заводские установки:

• запоминающее устройство А
  • время переключения 1: 07:00, ПН-ПТ., астрофункция активна
  • время переключения 2: 09:00, СБ-ВС., астрофункция активна
  • время переключения 3: 20:00, ПН-ПТ., астрофункция активна
  • время переключения 4: 21:00, СБ-ВС., астрофункция активна
• запоминающее устройство B
  • время переключения 1: 07:00, ПН-ПТ., астрофункция не активна
  • время переключения 2: 09:00, СБ-ВС., астрофункция не активна
  • время переключения 3: 20:00, ПН-ПТ., астрофункция не активна
  • время переключения 4: 21:00, СБ-ВС., астрофункция не активна
• запоминающее устройство C
  • заводская установка отсутствует.

В трех программных запоминающих устройствах A, B, и C можно хранить независимые программы (например, для будних, выходных дней, отпуска и т.д.).

Во всех трех устройствах можно использовать в общей сложности макс. 18 значений времени переключения.

Посредством сброса в любой момент времени можно снова восстановить заводские установки.

Переход на зимнее/летнее время

 Этот переход оскществляется коротки нажатием на кнопку "Set" в соответствующие моменты времени весной или осенью.

Кроме того, здесь же устанавливается задание двигателям на автоматический запуск по индивидуальной программе на опускание или подъем жалюзи.

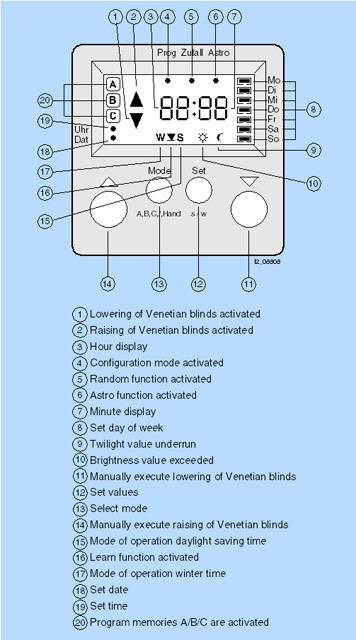

Режимы работы

Жалюзийный таймер "Комфорт" может быть установлен в "автоматический" и "ручной" режимы работы. Он располагает тремя программыми запоминающими устройствами (A, B, C), одно из которых альтернативно выбирается в автоматическом режиме.

• Автоматический режим
  Переключения выполняются в установленные в ПЗУ A, B или C моменты времени. Возможно также ручное управление посредством кнопок (11) и (14). Соответствующее ПЗУ высвечивается на дисплее.
• Ручной режим
  Возможно исключительно ручное управление посредством кнопок (11) и (14). В установленные в ПЗУ A, B, и C моменты времени переключения не выполняются. A, B или C на дисплее не индицируются.


Автоматический режим с  программыми запоминающими устройстывами A, B, или C

В трех программых ПЗУ могут располагаться три индивидуальные программы переключений. поаредсвом выбора ПЗУ А, В, или С активируется требуемаяпрограмма переключений.

Нажатием на кнопку "Mode" можно переключать между ПЗУ (A , B , C ) и ручным режимом.

Ручной режим

Ручной режим возможен в любом режиме эксплуатации. При нажатии на кнопку (14) жалюзи поднимаются, а при нажатии на кнопку (11) опускаются.

При воздействии на кнопку различают короткое и длинное нажатие:

• короткое нажатие(< 1 с)
  Генерируется импульс, соответствующий продолжительности воздействия на кнопку. Эта функция служит для поворота ламелей жалюзи.
• Длинное нажатие (> 1 с)
  Управление жалюзи переходит в режим самоудержания (продолжительное опускание или подъем). Если не запрограммирована другая продолжительность работы двигателя, то он работает ок. 2 мин.

Сдвиг астрономического времени восхода и захода солнца

Астрономическое время отображает время восхода и захода солнца на протяжении календарного года. Сдвиг астрономического времени позволяет индивидуально скорректировать установленное на заводе время восхода и захода солнца для своего региона.

Сдвиг осуществляется для всех дней в году.

Максимальный сдвиг астрономического времени составляет как для времени восхода, так и захода солнца +/- 1 h 59 min.

 Комментарий: таким образом принципиально решается проблема выравнивания "более светлых" и "более темных" мест установки датчиков.

• Пример 1
  Терраса расположена на юго-восточной стороне здания. Это значит, что там дольше остается светло, т.к. солнце заходит на западе. Таким образом, астрономическое время для захода солнца может быть несколько смещено в направлении "позже" (например,  +0:25 -> жалюзи опустытся на 25 мин. позже).
• Пример 2
  При расположении здания на восточной стороне там уже раньше становится темно, сто задано астрономической кривой. Т.о., астрономическое время для захода солнца может быть несколько смещено в направлении "раньше" (например,  -0:20 -> жалюзи опустятся на 20 мин.раньше).
• Пример 3
  Вы хотите утром встретить восход солнца на кухне. Чтобы жалюзи к этому времени были уже подняты, необходимо сдвинуть астрономическое время для восхода солнци в направлении "раньше" (например,  -0:30 -> жалюзи будут подняты на 30 мин. раньше).

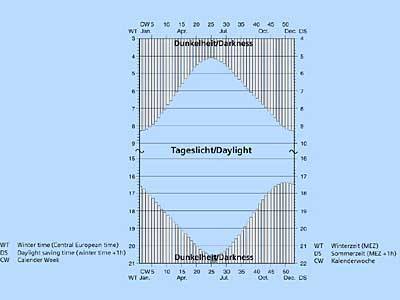

Астрономическая кривая

Астрономическая кривая показывает приблизительное время восхода и захода солнца на протяжении календарного года. В течение одной календарной недели астрономическое время не изменяется. Представленное на графике время относится к местоположения г.Вюрцбург.

Пример: астрономическое время на 10-ти календарной неделе для

• восхода солнца ок. 06:50
• заходасолнца ок. 18:15

Установка индивидуальной продолжительности работы двигателя

Заводская установка продолжительности работы двигателя составляет ок. 2 мин. Она может быть сокращена (только в направлении Вниз) или увеличена максимально до 12 мин. (в направлении Вверх и Вниз).

Индивидуальная продолжительность работы двигателя не менее чем две минуты выполняется для команды Вниз только в том случае, если перед этим жалюзи автоматически или вручную были приведены в крайнее верхнее положение.

Если жалюзи не находятся в крайнем верхнем положении, то при индивидуальной работе двигателя менее чем две минуты, вместо этого выполняется стандартная продолжительность работы двигателя в 2 минуты.

Индивидуальная продолжительность работы двигателя более чем две минуты выполняется в любом случае, как в направлении Вверх, так и Вниз.

Индивидуальная продолжительность работы двигателя менее чем две минуты выполняется только в направлени Вниз.

Продолжительность работы двигателя в направлении Вверх составляет в любом случае не менее чем 2 минуты.

Функция защиты от солнца и функция сумеречного выключателя

Комментарий: для выполнения этой функции необходим солнечный датчик 5TC1 526, заказываемый отдельно.

Функция защиты от солнца.

Функция защиты от солнца выполняется только в том случае, если жалюзи находятся в крайнем верхнем положении.

Функция защиты от солнца инициирует автоматическое опускание жалюзи, когда становится слишком светло. Как только заданное значение освещенности превышается, начинае мигать символ "солнце" и спустя 2 минуты жалюзи опускаются. Положение солнечного датчика на оконном стекле определяет точку останова жалюзи:

• по достижении местоположения датчика жалюзи останавливаются,
• затем немного поднимаются вверх, чтобы снова открыть датчик,
• и наконец, снова опускаются и останавливаются перед самым датчиком.

Таким образом обеспечивается, что солнечный датчик остается не закрытым и может реагировать на изменения освещенности. Для оптимальной защиты от солнца положение жалюзи каждый час повторно регулируется.

Если освещенность в течении 15 остается ниже заданного значения, то жалюзи снова поднимаются.

Комментарий: выдержка времени в 2 и соответственно 15 минут необходима для того, чтобы при кратковременных колебаниях освещенности избежать преждевременного движения жалюзи.

Короткое нажатие на кнопку (11) отключает функцию защиты от солнца.

Функция сумеречного фотовыключателя

Функции сумеречного фотовыключателя инициирует автоматическое опускание жалюзи, если становится темно. Как только освещенность становится ниже заданного значения, начинает мигать символ "луна" и спустя 4 минуты жалюзи опускаются до крайнего нижнего положения.

Функция сумеречного выключателя активируется только за 2 часа перед астрономическим временем захода солнца. Этим предотвращается опускание жалюзи вследствие затемненногодатчика солнца на протяжении дня.

Таким образом, для выполнения функции сумеречного выключателя значения времени переключений должны быть запрограммированы в астрофункции. Функция сумеречного выключателя заменяет при этом астрономическое время захода солнца.

Значение времени переключений без астрофункции, выполняются в запрограммированное время без учета освещенности.

Схема подключения
