Устройство управления жалюзи

Отличительные черты:

• простое управление посредством панели с 4-мя кнопками
• Блок времени коммутации ПН-ПТ: 1 x вверх, 1 x вниз
• Блок времени коммутации СБ-ВС: 1 x вверх, 1 x вниз
• Функция быстрого программирования
• Заводские установки
• Автономнаяработа > 6 ч через накопительный конденсатор
• возможность программирования, в т.ч. с отключенной электрической частью устройства без выхода вспомогательного устройства
• Полная зарядка накопительного кондексатора происходит примерно за 30 минут.

Дизайн

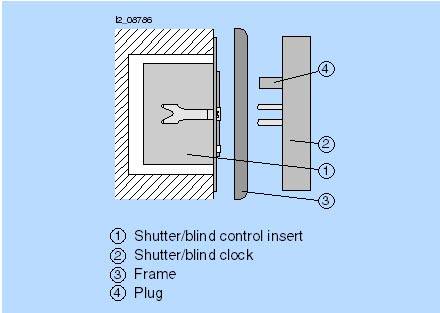

Электрическая часть устройства управления жалюзи (1) устанавливается в монтажной коробке согласно DIN 49073 (рекомендуется глубокая коробка).

Соеденительные зажимы должны быть направлены вниз.

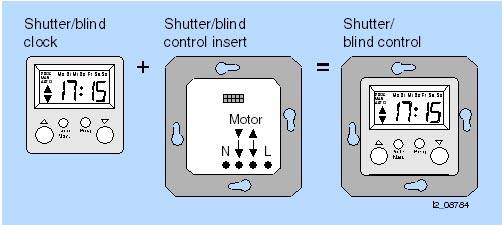

Жалюзийный таймер вместе с рамкой (3) устанавливается на электрическую часть.

Электрическое соединение осуществляется через штекер (4).

Програмирование

С заряженным накопительным конденсатором устройство управления остается программируемым на протяжении примерно 6 часов (в том числе и с отключенной электрической частью).

В памяти сохраняются следующие установленные на заводе значения времени переключений:

• Время переключения 1: ↑ 07:00, Пн-ПТ
• Время переключения 2: ↓ 20:00, Пн-ПТ
• Время переключения 3: ↑ 09:00, Сб-Вс
• Время переключения 4: ↓ 20:00, Сб-Вс

Текущее время суток нажатием кнопки с требуемым направлением движения (↑ или ↓) с последующим нажатием на  кнопку „Prog“ может быть сохранено в памяти как новое время переключения. Прежнее время переключения при этом перезаписывается.

Влияние продолжительности воздействия на кнопку:

• короткое нажатие на кнопку (< 1 с):  режим шагового управления для ступенчатого поворота ламелей жалюзи.
• удерживание кнопки (> 1 с): опускание или подъем продолжительностью 2 мин, может быть остановлен кнопкой ↑ или ↓.

Схема подключения
