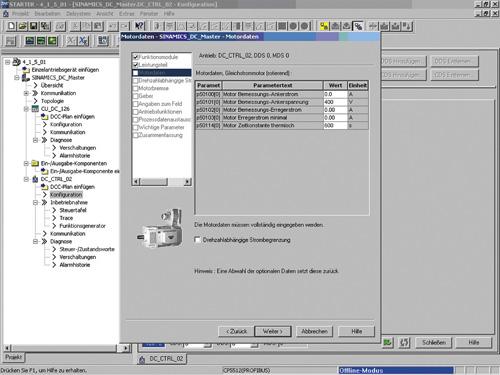

Программа для параметрирования STARTER
Удобный в использовании инструмент ввода в эксплуатацию STARTER может использоваться для:
- ввод в эксплуатацию
- оптимизация
- диагностика
Это программное обеспечение может работать как автономное приложение для ПК либо быть встроено в систему SCOUT (с SIMOTION) или STEP 7 (сDrive ES Basic). Основные функции и управляемость в обоих случаях одинаковы.
В дополнение к SINAMICS DC MASTER, текущая версия STARTER также поддерживает все приводы переменного тока SINAMICS - включая MICROMASTER 4 и преобразователь частоты для SIMATIC ET 200S FC распределенного ввода/вывода.
SINAMICS DC MASTER поддерживается STARTER 4.1.5; использование старых версий STARTER невозможно.
Мастер проекта может быть использован для создания приводов в единой структуре проектного дерева.
Для новичков процесс выбора в диалоговом меню, ориентированном на решение именно данной задачи, будет простым, а графическое отображение обеспечивает максимальную ясность при установке параметров привода.
Первый запуск может быть выполнен с помощью мастера, который сам сделает все минимально необходимые настройки. Привод будет способен работать после ввода минимального числа параметров.
Пример индивидуальных настроек может включать определение:
- портов ввода/вывода
- шинных интерфейсов
- соединения BICO элементов
- диагностику
Эксперты могут получить быстрый доступ к отдельным параметрам через Экспертный лист и не должны проходить по диалогам в поисках параметров. В дополнение, для оптимизации привода доступны следующие функции:
- трассировка (в зависимости от привода)
Диагностические функции предоставляют информацию о:
- Control/status words
- статус парамтров
- условия функционирования
- процесс коммуникации
Эксплуатационные характеристики
- Простота использования: Для первого запуска необходимо только ограниченное число параметров
- Диалоговые панели обеспечивают простой ввод в эксплуатацию
- Встроенные функции трассировки обеспечивают оптимальную поддержку при запуске, оптимизации и устранении неполадок
Минимальные аппаратные и програмные требования
Программатор или ПК с Pentium III 1 ГГц
512 MB оперативной памяти (1 GB RAM рекомендуется)
Разрешение экрана монитора 1 024 × 768, 16 бит глубина цвета
Свободное место на жестком диске: 2 GB
Windows 2000 SP4, Windows 2003 Server SP1, SP2
Windows XP Professional SP2 or SP3
Windows Vista Business SP1, Windows Vista Ultimate SP1
Microsoft Internet Explorer 6.0
Интеграция
Программа для параметрирования STARTER Связь между блоком управления привода и устройством программирования (PG) или PC может быть установлена через последовательный интерфейс, через PROFIBUS или PROFINET.
Для конкретной системы привода доступны следующие аксессуары:
SINAMICS DC MASTER
Для установки соединения по шине PROFIBUS необходим адаптер и соединительный кабель.
Например, PROFIBUS карта CP 5512 (PCMCIA тип 2 + адаптер для 9-pin SUB-D разъём для подключения по PROFIBUS). Для Windows 2000/XP Professional и PCMCIA 32)Номер закза: 6GK1551-2AA00
и соединительный кабель между CP 5512 и PROFIBUSНомер закза: 6ES7901-4BD00-0XA0
Дополнительно
Программа для параметрирования STARTER Связь
В зависимости от версии блока управления, блок управления (CU) устройства привода может соединяться с устройством программирования (PG) или PC через последовательный интерфейс, PROFIBUS или Ethernet / PROFINET. Для конкретной системы привода доступны следующие аксессуары.
| Order No. | |
|---|---|
| PROFIBUS модуль коммуникации CP 5512 PCMCIA тип 2 + адаптер для 9-pin SUB-D разъем для подключения по PROFIBUS. Для MS Windows 2000/XP Professional и PCMCIA 32 | 6GK1551-2AA00 |
| Соеднительный кабель между CP 5512 и PROFIBUS | 6ES7901-4BD00-0XA0 |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6SL3072-0AA00-0AG0 | 753 | STARTER УТИЛИТА ДЛЯ ПУСКОНАЛАДКИ SINAMICS И MICROMASTER ВЕРСИЯ V4.1 SP2 DVD ДЛЯ WINDOWS 2000 SP3,SP4 И WINDOWS 2003 SERVER SP1 И WINDOWS XP PROF SP1, SP2, SP3 НЕМЕЦКИЙ/АНГЛИЙСКИЙ/ИСПАНСКИЙ/Ф РАНЦУЗСКИЙ И ИТАЛЬЯНСКИЙ | 30.42 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7901-4BD00-0XA0 | 250 | SIMATIC DP, СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА К СЕТИ PROFIBUS-DP, ДО 12 МБИТ/С, С ДВУМЯ 9-ПОЛЮСНЫМИ СОЕДИНИТЕЛЯМИ D-ТИПА, ДЛИНА 3 M | 104.94 |
| 6GK1551-2AA00 | 5P5 | SIMATIC NET, PB, CP 5512 PC-КАРТА (CARDBUS, 32 БИТА) ДЛЯ ПОДКЛЮЧЕНИЯ PG (ПРОГРАММАТОРА) ИЛИ НОУТБУКА К СЕТИ PROFIBUS ИЛИ MPI | 752.60 |
