Программное обеспечение Route Control

Разделы

Программное обеспечение Route Control

Программное обеспечение SIMATIC Route Control software для  SIMATIC PCS 7 BOX 416/LAB, одиночная станция, сервер и клиент

Программный пакет Route Control построен так, что он может гибко адаптироваться к установкам различной сложности и архитектуры. В его состав входят следующие компоненты::

  • Route Control Engineering (компонент SIMATIC PCS 7 Engineering System)
  • Route Control Server
  • Route Control Center (RCC)

Пакет SIMATIC Route Control очень тесно работает с операторской систeмой, таким образом, что в случае установки небольшой мощности возможна установка пакетов Route Control Center и Route Control Server на том же компьютере, где установлено и работает программное обеспечение одиночной станции, SIMATIC PCS 7 BOX 416, SIMATIC PCS 7 LAB (до 30 одновременно выполняемых маршрутов). Данные для заказа программного обеспечения OS, Вы можете найти в главе "Операторские системы"

В случае многопользовательской структуры, совместное использование аппаратного обеспечения пакетами Route Control Server, Batch Server и OS Server также возможно. Однако, надежность и производительность будут лучше, если они установлены на раздельные персональные компьютеры.

Стандартный программный пакет Route Control Server подходит для приложений с количеством до 30 одновременно обрабатываемых путей. В дальнейшем, пакет может быть расширен до 100 или 300 путей посредством опций расширения.

Route Control Client представляется посредством Route Control Center (RCC). RCC может быть установлен на любой OS или Batch клиент или отдельную клиентскую станцию.




Функции

Программное обеспечение Route Control
Route Control Server

Route Control Server предоставляет RC клиентам всю необходимую инфорамцию и переносит команды с них в системы автоматизации. Когда с клиента производится запрос на исполнение транспортного пути, эта задача динамически компилируется на сервере для формирования полного пути из различных возможных частей , который были сконфигурированы в системе автоматизации на базе узловых параметров (источника, назначения, промежуточных положений) и специальных параметров (тип материала, тип функции и тд). Изменения в конфигурации восприниматся немедленно в зависимости от подходящего траспортнго пути.

Route Control Center

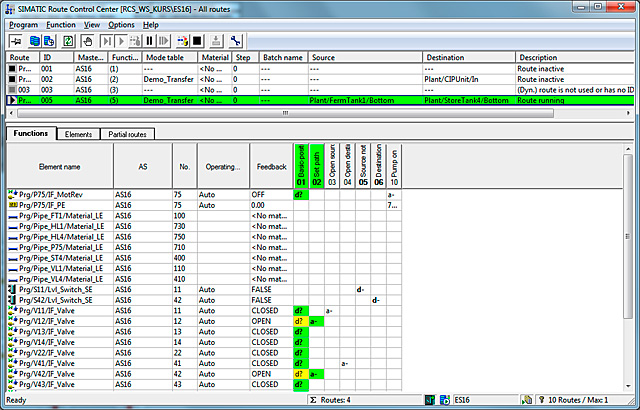

Route Control Center (RCC)

RCC может быть вызван как из панели отображения блока, так и из стартового меню. В окне отображаются все данные относящиеся к траспортным путям и информация об ошибках.

Ключевые функции:

  • Обзор всех RC элементов и их деталировка
  • Управление выбранным транспортным путем:
    • Выбор режима управления: Ручной/автоматический
    • Запросы, старт, стоп, продолжение или прекращение транспортировки в ручном режиме
    • Установка/модификация запрашиваемых параметров (источник, приемник, промежуточные точки), а также основных совойств (ID функции, ID материала и "игнорирование ошибок") в ручном режим
    • Активация/деактивация функциональной последовательности в ручном режиме
  • Диагностика ошибок траспортного пути, вызванных блокировками RC элементов, запретом части пути, несогласованностью исполнительных механизмов или другое
  • Контроль текущего траспортного пути, посредством графической и текстовой информации, детальный анализ обратных связей от RC и другое.
  • Функции сервера: выбор RC сервера, отображение его статуса, обновление информации с него.
  • Отображение имени зарегестрированного пользователя.
  • Определение параметров маршрута (источник, приемник, материал,ID функции и пр.), загрузка и сохранение этих параметров с именами
  • Переключение между  "AS обслуживаниии" и "AS в работе"




Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7658-7EX08-0YB5281SIMATIC PCS 7, ПАКЕТ ПО УПРАВЛЕНИЯ SIMATIC ROUTE CONTROL CONTROL CENTER V8.0, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 ПОЛЬЗОВАТЕЛЯ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК., ЛИЦ. КЛЮЧ НА USB, CLASS A, 6 ЯЗЫКОВ (G, E, F, I, S, C), РАБОТА ПОД ОС XPPROF/ WINSERVER 2003 R2/WIN7USRV2003 1513.68
6ES7658-7FF00-0XB0281SIMATIC PCS7, ПАКЕТ ПО SIMATIC ROUTE CONTROL (10 МАРШРУТОВ) ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК., ЛИЦ. КЛЮЧ НА USB, CLASS A, РАБОТА ПОД ОС XPPROF/ SERVER 2003 R2/WIN7ULT/ SERVER 2008 R2 ЦЕЛЕВОЕ АПП. ОБЕСП: PCS 7 IPC BUNDLE 540.60
6ES7658-7FG00-0XB0281SIMATIC PCS7, ПАКЕТ ПО SIMATIC ROUTE CONTROL (50 МАРШРУТОВ) ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК., ЛИЦ. КЛЮЧ НА USB, CLASS A, РАБОТА ПОД ОС XPPROF/ SERVER 2003 R2/WIN7ULT/ SERVER 2008 R2 ЦЕЛЕВОЕ АПП. ОБЕСП: PCS 7 IPC BUNDLE 2378.64
6ES7658-7FX08-0YB0281SIMATIC PCS 7, ПАКЕТ ПО SIMATIC ROUTE CONTROL SERVER V8.0 ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК., ЛИЦ. КЛЮЧ НА USB, CLASS A, 6 ЯЗЫКОВ (G, E, F, I, S, C), РАБОТА ПОД ОС XPPROF/ SERVER 2003 R2/WIN7ULT/ SERVER 2008 R2 REFEREN 1621.80
