Программное обеспечение SINAUT ST7cc Программное обеспечение SINAUT ST7cc базируется на функциональных возможностях пакета SIMATIC WinCC и является идеальной основой для построения компьютерных центров управления в системах SINAUT ST7 и SINAUT ST1. Оно разработано для событийно управляемого обмена данными в системах SINAUT с присвоением телеграммам отметок даты и времени.
В сочетании с пакетом WinCC/Redundancyпрограммное обеспечение SINAUT ST7cc позволяет создавать резервированные станции операторов.
Дополнительно SINAUT ST7cc поддерживает функции центра телеуправления, что исключает необходимость выделения для этих целей отдельного центрального процессора SIMATIC S7/C7.

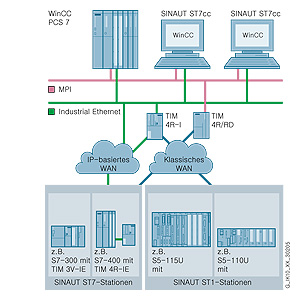

Центр управления SINAUT ST7cc (обычный или резервированный) с подключенными станциями ST7 и ST1
Особенности
Программное обеспечение SINAUT ST7cc
- Подключение терминалов SINAUT к SIMATIC WinCC.
- Сохранение данных терминалов SINAUT в архивах WinCC на основе событийно управляемого обмена данными.
- Защита инвестиций в существующие системы связи за счет поддержки функций обмена данными с компонентами система SINAUT ST1.
- Экономия времени и сокращение затрат за счет простого конфигурирования системы без наличия детальных знаний в области SINAUT систем.
Область применения
Программное обеспечение SINAUT ST7cc Программное обеспечение SINAUT ST7cc базируется на функциональных возможностях пакета SIMATIC WinCC и является идеальной основой для построения компьютерных центров управления в системах SINAUT ST7 и SINAUT ST1.
Оно разработано для событийно управляемого обмена данными в системах SINAUT с присвоением телеграммам отметок даты и времени. Это исключает возможность потери данных, свойственных циклическому опросу в WinCC. Наличие отметок даты и времени позволяет выполнять архивирование данных и анализ различных событий в их хронологическом порядке. Область отображения процесса SINAUT ST7cc содержит все данные процесса и состояния всех SINAUT станций в сети. ST7cc предоставляет эти данные в распоряжение WinCCдля их быстрой визуализации.
ST7ccConfig поддерживает широкий спектр функций конфигурирования систем связи, используемых для передачи телеграмм, формируемых терминальными устройствами SINAUT ST7 и SINAUT ST1. Переменные WinCC формируются автоматически, модифицируются в событийном порядке и позволяют отображать любые изменения в системе.
Для архивирования и протоколирования данных, а также для формирования отчетов в соответствии с требованиями ATV Notice H260 или Hirthammer рекомендуется использовать дополнительные пакеты WinCC/PM-AQUA или WinCC/ACRON. ST7cc содержит конфигурируемый интерфейс обмена данными с этими пакетами.
Дополнительное применение пакета WinCC/Redundancy позволяет создавать резервированные компьютерные центры управления.
Дизайн
Программное обеспечение SINAUT ST7cc Программное обеспечение SINAUT ST7cc устанавливается на компьютер, работающий под управлением операционных систем Windows NT 4.0, Windows 2000 или Windows XP. На этом же компьютере может работать SIMATIC WinCC. При установке на WinCC сервер SINAUT ST7cc может работать в клиент-серверных конфигурациях WinCC.
Для работы SINAUT ST7ccна компьютере необходимо наличие RC-лицензии WinCC на проектирование и исполнение готовых проектов. ST7cc может работать и на компьютерах с RT-лицензией WinCC (лицензия на исполнение готовых проектов) при условии, что в данный проект не нужно вносить никаких изменений. Для резервированных станций необходимо наличие лицензии на WinCC/Redundancy.
В следующей таблице приведен перечень пакетов программ, которые должны присутствовать на стандартном и дублированном компьютерном центре управления.
| Не резервированная система ST7cc | Резервированная система ST7cc | ||
|---|---|---|---|
| Количество | Программное обеспечение | Количество | Программное обеспечение |
| 1 | Windows NT4.0, 2000 или XP | 2 | Windows NT4.0, 2000 или XP |
| 1 | WinCC RC 1) | 1 | WinCC RC 1) |
|
|
| 1 | WinCC RT |
|
|
| 1 | WinCC/ Redundancy (с 2 лицензиями) |
|
|
| 1 | ST7cc R (с 2 лицензиями) |
| 1 | SW ST7cc S (с лицензией на обслуживание до 6 станций) или SW ST7cc M (с лицензией на обслуживание до 12 станций) или SW ST7cc L (с лицензией на обслуживание более 12 станций) | 2 | SW ST7cc S (с лицензией на обслуживание до 6 станций) или SW ST7cc M (с лицензией на обслуживание до 12 станций) или SW ST7cc L (с лицензией на обслуживание более 12 станций) |
1) Если в прект не нужно вносить изменений, то можно использовать SIMATIC WinCC RT.
Подключение коммуникационных модулей TIM к компьютеру c SINAUT ST7cc выполняется через MPI шину. К одному компьютеру могут быть подключены как модули TIM семейства SINAUT ST7, так и модули TIM семейства SINAUT ST1.
Хотя бы один из модулей TIM должен быть оснащен приемником сигналов точного времени DCF77. Этот модуль используется для синхронизации времени компьютерного центра управления и всех SINAUT станций. Синхронизация времени SINAUT сети из ST7cc невозможна.Вне области приема сигналов DCF77 рекомендуется использовать GPS приемник, получающий сигналы точного времени через систему спутниковой связи.
Функции

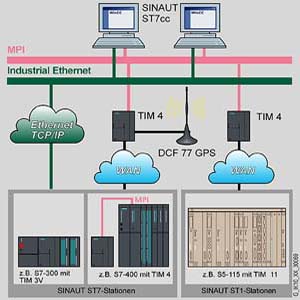

Программное обеспечение SINAUT ST7cc Центр управления с поддержкой диагностических функций
- Непосредственное подключение модулей TIM к SINAUT ST7cc через MPI шину. Отсутствие необходимости использования отдельного центрального процессора для выполнения функций центра телеуправления.
- Отображение наиболее важной статусной информации станций SINAUT ST7/ST1 с помощью специальных экранных панелей WinCC.
- Управление SINAUT станциями с экранных панелей WinCC.
- Контроль исправности соединений между SINAUT станциями и SINAUT ST7cc.
- Формирование общего запроса ко всем SINAUT станциям на обновление данных после ликвидации неисправности.
- Для диагностических целей: регистрация сообщений, передаваемых через выбранное соединение с SINAUT станцией.
Предварительная обработка данных процесса
Конфигурирование бинарных, аналоговых и счетных величин, предусматривающее фиксацию определенных событий и присвоение отметок даты и времени формируемым сообщениям.
- Бинарные величины:
- Бинарные величины могут интерпретироваться как одно- или многополюсные сообщения.
- Ввод текущего набора бинарных величин в переменные WinCC.
- Ввод полученных от SINAUT станций сообщений в систему сообщений WinCC с учетом отметок даты и времени.
- Аналоговые величины (мгновенные или усредненные значения):
- Масштабирование с переводом внутреннего цифрового представления величины в значение реального технологического параметра.
- Ввод преобразованных величин в переменные WinCC.
- Регистрация преобразованных аналоговых величин в архивах WinCC с учетом отметок даты и времени, присвоенных SINAUT станциями.
- Счетные величины:
- Обработка переполнений в абсолютных величинах счетчика.
- Преобразование счетных величин с учетом соответствующих коэффициентов.
- Формирование временных интервалов.
- Ввод преобразованных величин в переменные WinCC.
- Регистрация преобразованных величин в архивах WinCC с учетом отметок даты и времени, присвоенных SINAUT станциями.
- Формирование уставок:
- Преобразование значения физического сигнала задания во внутреннее цифровое представление величины уставки.
Простое конфигурирование всей системы
ST7ccConfig – это простой и удобный инструмент для конфигурирования всей системы. Он освобождает разработчика от необходимости выполнять дополнительное конфигурирование переменных, архивов и системы сообщений SIMATIC WinCC.
Технические данные
Программное обеспечение SINAUT ST7cc | Операционные системы | Windows NT4.02 SP6Windows XP Professional SP1Windows 2000 Professional SP1, 2, 3, 4 |
| WinCC | WinCC V5.0 SP2 или вышеWinCC V5.1 SP1 или вышеWinCC V6.0 SP1 или выше |
| Инструментальные средства конфигурирования | ST7sc Config |
| Версии SINAUT ST7cc: |
|
| Обслуживание до 6 SINAUT станций |
| Обслуживание до 12 SINAUT станций |
| Обслуживание более 12 SINAUT станций |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6NH7997-7AA31-0AD2 | 5T1 | SINAUT PP ST7CC V3.1 SM; POWERPACK FOR SOFTWARE ST7CC S ON ST7CC M; MAX 12 SINAUT ST7-STATIONS; LICENSE KEY ON USB STICK | 1272.00 |
| 6NH7997-7AA31-0AD3 | 5T1 | SINAUT PP ST7CC V3.1 SL; POWERPACK FOR SOFTWARE ST7CC S ON ST7CC L; FOR MORE THAN 12 SINAUT ST7-STATIONS; LICENSE KEY ON USB STICK | 2766.60 |
| 6NH7997-7AA31-0AE3 | 5T1 | SINAUT PP ST7CC V3.1 ML; POWERPACK FOR SOFTWARE ST7CC M ON ST7CC L; FOR MORE THAN 12 SINAUT ST7-STATIONS; LICENSE KEY ON USB STICK | 1505.20 |
| 6NH7997-7CA31-0AA1 | 5T1 | SINAUT SW ST7CC V3.1 S; SOFTWARE FOR CONNECTION OF MAX 6 SINAUT ST7-STATIONS TO WINCC; SINGLE LICENSE F. 1 INSTALL. OF RUNTIME SW; CONF. SW AND ELECTRONIC MANUAL ON CD; 2 LANGUAGES (GE, EN); LICENSE KEY ON USB STICK | 2544.00 |
| 6NH7997-7CA31-0AA2 | 5T1 | SINAUT SW ST7CC V3.1 M; SOFTWARE FOR CONNECTION OF MAX 12 SINAUT ST7-STATIONS TO WINCC; SINGLE LICENSE F. 1 INSTALL. OF RUNTIME SW; CONF. SW AND ELECTRONIC MANUAL ON CD; 2 LANGUAGES (GE, EN); LICENSE KEY ON USB STICK | 3794.80 |
| 6NH7997-7CA31-0AA3 | 5T1 | SINAUT SW ST7CC V3.1 L; SOFTWARE FOR CONNECTION OF MORE THAN 12 SINAUT ST7-STATIONS TO WINCC; SINGLE LICENSE F. 1 INSTALL. OF RUNTIME SW; CONF. SW AND ELECTRONIC MANUAL ON CD; 2 LANGUAGES (GE, EN); LICENSE KEY ON USB STICK | 5310.60 |
| 6NH7997-7CA31-0GA1 | 5T1 | SINAUT SW ST7CC V3.1 UPGR; UPGRADE OF V3.0; SOFTWARE FOR CONNECTING SINAUT ST7-STATIONS TO WINCC; SINGLE LICENSE F. 1 INSTALL. OF RUNTIME SW; CONF. SW AND ELECTRONIC MANUAL ON CD; 2 LANGUAGES (GE, EN); LICENSE KEY ON USB STICK | 102.71 |
| 6NH7997-7CA31-2GA1 | 5T1 | SINAUT SW ST7CC V3.1 S UPGR; UPGRADE OF V2.4...V2.7 S; SOFTWARE FOR CONNECTION OF MAX 6 SINAUT ST7-STATIONS TO WINCC; SINGLE LICENSE FOR 1 INSTALL. OF RUNTIME SW; CONF. SW AND ELECTRONIC MANUAL ON CD; 2 LANGUAGES (GE, EN); LICENSE KEY ON USB STICK; | 957.18 |
| 6NH7997-7CA31-2GA2 | 5T1 | SINAUT SW ST7CC V3.1 M UPGR; UPGRADE OF V2.4...V2.7 M OR SM; SOFTWARE FOR CONNECTION OF MAX 12 SINAUT ST7-STATIONS TO WINCC; SINGLE LICENSE FOR 1 INSTALL. OF RUNTIME SW; CONF. SW AND ELECTRONIC MANUAL ON CD; 2 LANGUAGES (GE, EN); LICENSE KEY ON USB STICK | 957.18 |
| 6NH7997-7CA31-2GA3 | 5T1 | SINAUT SW ST7CC V3.1 L UPGR; UPGRADE OF V2.4...V2.7 L OR SL OR ML; SOFTWARE FOR CONNECTION OF MORE THAN 12 SINAUT ST7-STATIONS TO WINCC; SINGLE LICENSE FOR 1 INSTALL. OF RUNTIME SW; CONF. SW AND ELECTRONIC MANUAL ON CD; 2 LANGUAGES (GE, EN); LICENSE KEY ON USB STICK | 957.18 |
| 6NH7997-8CA31-0AA0 | 5T1 | SINAUT SW ST7CC V3.1 RED; REDUNDANCY LICENSE (CONTAINS 2 LICENSES); 2 ST7CC S OR M OR L SINGLE LICENSES ARE REQUIRED ADDITIONALLY; REDUNDANCY-SOFTWARE FOR CONNECTION OF SINAUT ST7-STATIONS TO WINCC; 2X SINGLE LICENSE F. 1 INSTALL. OF RUNTIME SW; CONF. SW AND ELECTRONIC MANUAL ON CD; 2 LANGUAGES (GE, EN); LICENSE KEY ON USB STICK | 5967.80 |
| 6NH7997-8CA31-0GA0 | 5T1 | SINAUT SW ST7CC V3.1 RED UPGR; UPGRADE OF V3.0 REDUNDANCY; REDUNDANCY SOFTWARE FOR CONNECTION OF SINAUT ST7-STATIONS TO WINCC; 2X SINGLE LICENSE F. 1 INSTALL. OF RUNTIME SW; CONF. SW AND ELECTRONIC MANUAL ON CD; 2 LANGUAGES (GE, EN); LLICENSE KEY ON USB STICK | 102.71 |
| 6NH7997-8CA31-2GA0 | 5T1 | SINAUT SW ST7CC V3.1 RED UPGR; UPGRADE OF V2.4...V2.7 REDUNDANCY; REDUNDANCY SOFTWARE FOR CONNECTION OF SINAUT ST7-STATIONS TO WINCC; 2X SINGLE LICENSE F. 1 INSTALL. OF RUNTIME SW; CONF. SW AND ELECTRONIC MANUAL ON CD; 2 LANGUAGES (GE, EN); LICENSE KEY ON USB STICK | 957.18 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6NH7800-3BA00 | 5T1 | SINAUT ST7, TIM 3V-IE ИНТЕРФЕЙСНЫЙ МОДУЛЬ ТЕЛЕУПРАВЛЕНИЯ ДЛЯ SIMATIC S7-300 С RS232-ИНТЕРФЕЙСОМ ДЛЯ ВНЕШНЕГО МОДЕМА/РАДИО УСТРОЙСТВА И RJ45-ИНТЕРФЕЙСОМ ДЛЯ ПОДКЛЮЧЕНИЯ К INDUSTRIAL ETHERNET / TCP/IP | 945.52 |
| 6NH7800-3CA00 | 5T1 | SINAUT ST7, TIM 3V-IE ADVANCED, ПЕРЕДАЮЩИЙ МОДУЛЬ ДЛЯ SIMATIC S7-300 С ИНТЕРФЕЙСОМ RS232 ДЛЯ ВНЕШНЕГО МОДЕМА/РАДИОМОДЕМА И ИНТЕРФЕЙСОМ RJ45 ДЛЯ ПОДКЛЮЧЕНИЯ К INDUSTRIAL ETHERNET / TCP/IP | 1335.60 |
| 6NH7800-4AA50 | 5T1 | SINAUT ST7, TIM 4R COMMUNICATION MODULE FOR SIMATIC S7-300, S7-400, C7, PC; WITH TWO RS232/RS485 INTERFACES FOR SINAUT COMMUNICATION VIA CLASSIC WAN NETWORKS; WITH MPI INTERFACE; INCL. INTERFACE-ADAPTER- CABLE 6NH7700-0AS05 | 2363.80 |
| 6NH7800-4AD50 | 5T1 | SINAUT ST7, TIM 4R D COMMUNICATION MODULE FOR SIMATIC S7-300, S7-400, C7, PC; WITH TWO RS232/RS485- INTERFACES FOR SINAUT- COMMUNICATION VIA CLASSIC WAN NETWORKS; WITH MPI INTERFACE; WITH DCF77 RADIO CLOCK RECEIVER INCL. INTERFACE-ADAPTER- CABLE 6NH7700-0AS05; INCL. DCF77 ADAPTER-CABLE 6NH7700-0AD15 | 3296.60 |
| 6NH7800-4BA00 | 5T1 | SINAUT ST7, TIM 4R-IE КОММУНИКАЦИОННЫЙ ПРОЦЕССОР ДЛЯ SIMATIC S7-300/S7-400 И PC, С ДВУМЯ ИНТЕРФЕЙСАМ RS232/RS485 INTERFACES ДЛЯ ТРАДИЦИОННЫХ WAN И ДВУМЯ RJ45-ИНТЕРФЕЙСАМИ ДЛЯ IP-СЕТЕЙ (WAN И LAN) | 2353.20 |
