Программное обеспечение SINAUT ST7sc

Разделы

Программное обеспечение SINAUT ST7sc
  • Организация связи между системами SINAUT ST7/ ST1 и компьютерными приложениями, способными выполнять функции OPC клиента (iFIX, InTouch, RESY-PMC, Microsoft Office и т.д.).
  • Организация синхронного или асинхронного обмена данными через OPC.
  • Поддержка функций буферизации передаваемых данных для исключения их потери в случае отказа OPC клиента или станции SINAUT.
  • Поддержка функций обмена данными через резервированные каналы связи.
  • Поддержка функций центра телеуправления без использования дополнительного центрального процессора SIMATIC S7/ C7/ WinAC.




Особенности

Программное обеспечение SINAUT ST7sc
  • Подключение систем SINAUT к системам человеко-машинного интерфейса, SCADA системам, другим OPC-совместимым компьютерным приложениям.
  • Наличие защитного механизма, исключающего потерю передаваемых данных.
  • Снижение времени и сокращение затрат на конфигурирование за счет использования специализированных инструментальных средств проектирования.




Область применения

Программное обеспечение SINAUT ST7sc

Пакет SINAUT ST7sc позволяет создавать компьютерные центры управления системами SINAUT ST7/ ST1, поддерживающие обмен данными между компонентами системы через WAN. Например, такой центр управления может быть создан на базе компьютера, оснащенного программным обеспечением SIMATIC WinCC, расширенным пакетом SINAUT ST7cc.

SINAUTST7sc позволяет подключать системы SINAUT к компьютерам с системами визуализации других производителей. Обмен данными выполняется через OPC. Как OPC сервер SINAUT ST7sc формирует интерфейс между SINAUT и системой визуализации, выполняющей функции OPC клиента.

Интерфейс OPC позволяет поддерживать обмен данными и с другими компьютерными приложениями, поддерживающими функции OPC клиента. Например, с MS Excel.




Дизайн

Программное обеспечение SINAUT ST7sc
  • Пакет SINAUT ST7sc устанавливается на компьютер, работающий под управлением операционной системы Windows 2000/XP. Поддержка функций OPC сервера позволяет устанавливать связь с одним или несколькими приложениями, выполняющими функции OPC клиента. Эти приложения могут быть установлены на том же компьютере, что и SINAUT ST7sc, или обращаться к OPC серверу через Ethernet.
  • Один или несколько коммуникационных модулей TIM, подключаемых к компьютеру через MPI интерфейс, для организации связи со станциями SINAUT ST7/ ST1.
  • Хотя бы один коммуникационный модуль TIM …D с встроенным приемником сигналов точного времени DCF77 для синхронизации времени SINAUT ST7scи всех SINAUT станций. Вне зоны досягаемости сигналов DCF77 рекомендуется использовать GPS приемник, принимающий сигналы точного времени через систему спутниковой связи.




Функции

Программное обеспечение SINAUT ST7sc

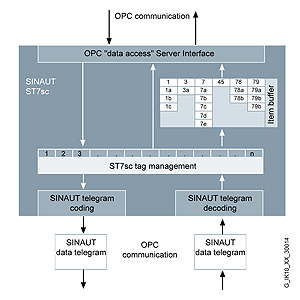

Станции SINAUT фиксируют изменение технологических параметров и передают данные через WANв SINAUT ST7sc. SINAUT ST7sc декодирует полученные сообщения, преобразует их в переменные WinCC и сохраняет эти переменные. OPC клиента способны получать доступ к сохраненным данным через OPC интерфейс. Доступ к данным может выполняться синхронно или асинхронно (рекомендуемый вариант) при изменении значений переменных.

В свою очередь OPC клиенты способны производить запись данных в переменные WinCC(команды, параметры и т.д.). Эти данные преобразуются SIMATIC ST7sc в формат данных SINAUT и передаются в соответствующие станции SINAUT ST7/ ST1.

Одной из важнейших особенностей систем SINAUT является поддержка механизма защиты, исключающего возможность потери передаваемых данных. Например, при обрыве связи между SINAUT станцией и SINAUT ST7sc данные накапливаются на уровне станции и снабжаются отметками даты и времени. За счет этого обеспечивается возможность накопления данных в течение нескольких часов или нескольких дней до момента восстановления связи. После восстановления связи SINAUT ST7sc запускает специальную процедуру “ItemBuffer” для передачи накопленных данных из станций SINAUT к OPC клиентам. Эта же процедура используется в случаях:

  • когда содержимое области отображения процесса изменяется быстрее, чем OPC клиент способен считать эти данные;
  • когда SINAUT станция остается некоторое время недоступной или возникает отказ в системе связи.

Процедура “ItemBuffer” может поддерживаться только HMI приложениями, способными обрабатывать параметры даты и времени.

Системная конфигурация SINAUT ST7sc

Резервированные конфигурации

Для построения резервированных центров управления необходимо использовать два пакета SINAUT ST7sc. При этом обе системы обеспечивают параллельный обмен данными между SINAUT станциями и OPC клиентами. Интеллектуальные функции резервирования поддерживаются на стороне OPC клиента:

  • Это гарантирует выполнение правильной проверки и сравнения данных, передаваемых по параллельным каналам связи.
  • Это позволяет направлять передаваемые в SINAUT станции данные из OPC клиента только в одну из резервированных систем ST7sc. Передача данных по параллельным каналам будет выполняться автоматически.
Конфигурирование

Конфигурирование систем ST7sc выполняется инструментальными средствами пакета ST7scConfig, который входит в комплект поставки программного обеспечения SINAUT ST7sc. Программное обеспечение SINAUT ST7sc и необходимая электронная документация поставляется на компакт диске.




Технические данные

Программное обеспечение SINAUT ST7sc



SINAUT ST7sc V2.0

Операционные системы

Windows 7 Professional (32-разрядная); Windows 7 Enterprise (32-разрядная); Windows 7 Ultimate (32-разрядная); Windows 2008 Server SP2 (32-разрядная)

Конфигурирование


  • ST7sc

ST7sc Config-Tool V2.0
  • система SINAUT

Инструментальные средства проектирования SINAUT ST7 V3.5, V3.6, V4.0, V4.1, V5.0, V5.1

Размер системы:


  • 6 SINAUT терминалов

Small license (малая лицензия)
  • 12 SINAUT терминалов

Medium license (средняя лицензия)
  • более 12 SINAUT терминалов

Large license (большая лицензия)






Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6NH7997-5AA21-0AD25T1SINAUT PP ST7SC V2.1 SM; POWERPACK FOR SOFTWARE ST7SC S ON ST7SC M; MAX 12 SINAUT ST7-STATIONS; LICENSE KEY ON USB STICK 1272.00
6NH7997-5AA21-0AD35T1SINAUT PP ST7SC V2.1 SL; POWERPACK FOR SOFTWARE ST7SC S ON ST7SC L; FOR MORE THAN 12 SINAUT ST7-STATIONS; LICENSE KEY ON USB STICK 2766.60
6NH7997-5AA21-0AE35T1SINAUT PP ST7SC V2.1 ML; POWERPACK FOR SOFTWARE ST7SC M ON ST7SC L; FOR MORE THAN 12 SINAUT ST7-STATIONS; LICENSE KEY ON USB STICK 1505.20
6NH7997-5CA21-0AA15T1SINAUT SW ST7SC V2.1 S; SOFTWARE FOR CONNECTION OF MAX 6 SINAUT ST7-STATIONS TO HMI-, SCADA- AND OFFICE- APPLICATIONS VIA OPC; SINGLE LICENSE F. 1 INSTALL. OF RUNTIME SW; CONF. SW AND ELECTRONIC MANUAL ON CD; 2 LANGUAGES (GE, EN); LICENSE KEY ON USB STICK 2544.00
6NH7997-5CA21-0AA25T1SINAUT SW ST7SC V2.1 M; SOFTWARE FOR CONNECTION OF MAX 12 SINAUT ST7-STATIONS TO HMI-, SCADA AND OFFICE- APPLICATIONS VIA OPC; SINGLE LICENSE F. 1 INSTALL. OF RUNTIME SW; CONF. SW AND ELECTRONIC MANUAL ON CD; 2 LANGUAGES (GE, EN); LICENSE KEY ON USB STICK 3794.80
6NH7997-5CA21-0AA35T1SINAUT SW ST7SC V2.1 L; SOFTWARE FOR CONNECTING MORE THAN 12 SINAUT ST7-STATIONS TO HMI-, SCADA- AND OFFICE APPLICATIONS VIA OPC; SINGLE LICENSE FOR 1 INSTALL. OF RUNTIME SW; CONF. SW AND ELECTR. MANUAL ON CD; 2-LANGUAGES (GE, EN); LICENSE KEY ON USB STICK 5310.60
6NH7997-5CA21-0GA15T1SINAUT SW ST7SC V2.1 UPGR; UPGRADE OF V2.0; SOFTWARE FOR CONNECTION OF SINAUT ST7-STATIONS TO HMI-, SCADA- AND OFFICE- APPLICATIONS VIA OPC; SINGLE LICENSE FOR 1 INSTALL. OF RUNTIME SW; CONF. SW AND ELECTRONIC MANUAL ON CD; 2-LANGUAGES (GE, EN); LICENSE KEY ON USB STICK; 102.71
6NH7997-5CA21-2GA15T1SINAUT SW ST7SC V2.1 S UPGR; UPGRADE OF V1.0...V1.2 S; SOFTWARE FOR CONNECTION OF MAX 6 SINAUT ST7-STATIONS TO HMI-, SCADA- AND OFFICE- APPLICATIONS VIA OPC; SINGLE LICENSE FOR 1 INSTALL. OF RUNTIME SW; CONF. SW AND ELECTRONIC MANUAL ON CD; 2-LANGUAGES (GE, EN); LICENSE KEY ON USB STICK; 957.18
6NH7997-5CA21-2GA25T1SINAUT SW ST7SC V2.1 M UPGR; UPGRADE OF V1.0...V1.2 M OR SM; SOFTWARE FOR CONNECTION OF MAX 12 SINAUT ST7-STATIONS TO HMI-, SCADA- AND OFFICE- APPLICATIONS VIA OPC; SINGLE LICENSE FOR 1 INSTALL. OF RUNTIME SW; CONF. SW AND ELECTRONIC MANUAL ON CD; 2 LANGUAGES (GE, EN); LICENSE KEY ON USB STICK 957.18
6NH7997-5CA21-2GA35T1SINAUT SW ST7SC V2.1 L UPGR; UPGRADE OF V1.0...V1.2 L OR SL OR ML; SOFTWARE FOR CONNECTION OF MORE THAN 12 SINAUT ST7-STATIONS TO HMI-, SCADA- AND OFFICE-APPLICATIONS VIA OPC; SINGLE LICENSE F. 1 INSTALL. OF RUNTIME SW; CONF. SW AND ELECTR. MAN. ON CD; 2 LANGUAGES (GE, EN); LICENSE KEY ON USB STICK 957.18
