С обеих сторон проходных клемм Combi могут применяться штекерные части. Это делает систему клемм Combi очень
гибкой, а клеммы выступают в качестве элементов соединения модулей.
При этом применяются штекерные части типоразмера 2,5 мм2, так что могут использоваться уже известные
принадлежности, такие как защелки и присоединения экрана.
Завершают серию клеммы с нейтральным проводником, имеющие форму аналогичную базовым клеммным модулям.
Контакт с землей осуществляется простым защелкиванием на несущую рейку. |
Технические данные | | 8WH5 000-0AF00 / -0AF01 | 8WH5 004-0AF00 / -0AF01 | 8WH5 000-0CF07 | 8WH5 004-0CF07 | | Размеры | | | | | - ширина/длина/ширина крышки, мм
| 5.2 / 48.5 / 2.2 | 5.2 / 89.5 / 2.2 | 5.2 / 48.5 / 2.2 | 5.2 / 89.5 / 2.2 | - высота (TS 35/7,5/TS 35/15), мм
| 36.5 / 44 | 36.5 / 44 | 36.5 / 44 | 36.5 / 44 | | Технические данные согласно МЭК/DIN VDE | | | | | - максимальн. ток агрузки1)/поперечное сечение, A/мм2
| 24 / 4 | 24 / 4 | - | - расчетное импульсное напряжение/степень
загрязнения, кВ / − | 6 / 3 | - категория перенапряжения/группа изоляционного
материала, − / − | III / I | | Допустимое сечение провода | | | | | - гибкий с обжимной гильзой c пластиковой втулкой, мм2
| 0.25 ... 2.5 | - гибкий с обжимной гильзой без пластиковой втулки, мм2
| 0.25 ... 2.5 | - гибкий с обжимной гильзой для двух проводников c
пластиковой втулкой, мм2 | 0.5 | | Тип изоляционного материала | PA | - класс воспламеняемости в соответствии с UL 94
| V0 | | Данные по сертификации (UL/CUL и CSA) | | | | | - номинальное напряжение/ток/параметры проводников
−UL/CUL: в В/A/AWG | | | | | | | 300 / 20 / - | - / - / -
смотри раздел
Штекерные части | - / - / - | | | - | | Несущие рейки/сборные шины защитного
проводника | - | смотри раздел
Несущие рейки |

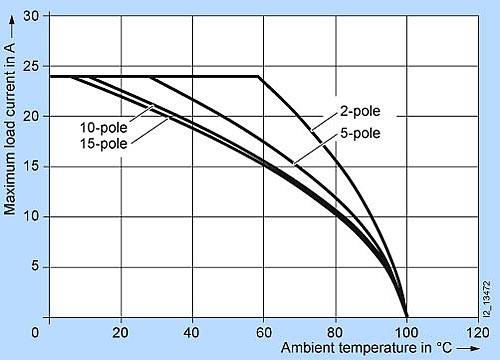

1) При повышенной температуре и/или многополюсном исполнении клемм Combi необходимо снижение номинального значения тока нагрузки.  Ухудшение характеристик (под воздействием температуры

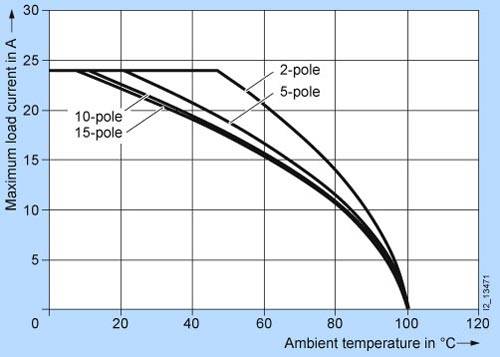

окружающей среды) для 8WH5 000−0AF00  Ухудшение характеристик (под воздействием температуры
окружающей среды) для 8WH5 004−0AF00 |
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 8WH5000-0AF00 | КЛЕММА ПРОХОДНАЯ, ВТЫЧНАЯ С ДВЕХ СТОРОН, СЕЧЕНИЕ: 0.08 - 2.5 MM2, ШИРИНА: 5.2 MM, СЕРАЯ | 0.006 | 6 - 8 недель (C) | 50 | | 8WH5000-0AF01 | КЛЕММА ПРОХОДНАЯ, ВТЫЧНАЯ С ДВЕХ СТОРОН, СЕЧЕНИЕ: 0.08 - 2.5 MM2, ШИРИНА: 5.2 MM, СИНЯЯ | 0.006 | 6 - 8 недель (C) | 50 | | 8WH5000-0CF07 | КЛЕММА PE, ВТЫЧНАЯ С ДВЕХ СТОРОН, СЕЧЕНИЕ: 0.08 - 2.5 MM2, ШИРИНА: 5.2 MM, ЗЕЛЕНО-ЖЕЛТАЯ | 0.009 | 6 - 8 недель (C) | 50 | | 8WH5004-0AF00 | КЛЕММА ПРОХОДНАЯ, 4 ТОЧКИ, 2ХВТЫЧНАЯ С ДВУХ СТОРОН, СЕЧЕНИЕ: 0.08 - 2.5 MM2, ШИРИНА: 5.2 MM, СЕРАЯ | 0.01 | 6 - 8 недель (C) | 50 | | 8WH5004-0AF01 | КЛЕММА ПРОХОДНАЯ, 4 ТОЧКИ, 2ХВТЫЧНАЯ С ДВУХ СТОРОН, СЕЧЕНИЕ: 0.08 - 2.5 MM2, ШИРИНА: 5.2 MM, СИНЯЯ | 0.01 | 6 - 8 недель (C) | 50 | | 8WH5004-0CF07 | КЛЕММА ПРОХОДНАЯ, 4 ТОЧКИ, 2ХВТЫЧНАЯ С ДВУХ СТОРОН, СЕЧЕНИЕ: 0.08 - 2.5 MM2, ШИРИНА: 5.2 MM, ЗЕЛЕНО-ЖЕЛТАЯ | 0.013 | 6 - 8 недель (C) | 50 | | 8WH9000-1GA00 | КРЫШКА ДЛЯ ПРОХОДНОЙ ПРУЖИННОЙ КЛЕММЫ: 2.5 MM2, ШИРИНА: 2.2 MM, СЕРАЯ | 0.2 | 6 - 8 недель (C) | 50 | | 8WH9000-1LA00 | ЧАСТЬ КРЫШКИ ВТЫЧНОЙ КЛЕММЫ: 2.5 MM2, 3 И 4 ТОЧКИ, СЕРАЯ | 0.1 | 6 - 8 недель (C) | 50 | | 8WH9000-4NA00 | КРЫШКА ДЛЯ ГИБРИДНЫХ КЛЕММ 2.5ММ2, 4 ПОДСОЕДИНЕНИЯ, ШИРИНА: 2.2 MM, ДЛИНА: 81 MM, СЕРАЯ | 0 | 6 - 8 недель (C) | 50 | | 8WH9070-0AA00 | ОТДЕЛЬНЫЙ РАЗДЕЛИТЕЛЬ ДЛЯ КЛЕММ 4ММ2 2 ТОЧКИ | 0 | 6 - 8 недель (C) | 50 | | 8WH9070-0HA00 | ОТДЕЛЬНЫЙ РАЗДЕЛИТЕЛЬ ДЛЯ КЛЕММ 1.5 И 4ММ2 4 ТОЧКИ | 0.001 | 6 - 8 недель (C) | 50 |
|
