Общие данные

• изолирующий корпус из термопласта

• фронтальное подключение пружинными зажимами

• 1−полюсная

• закрыты с двух сторон

указание

Section

принадлежности для маркировки, смотри ...

8WA Принадлежности

Типоразмер 2,5 мм2

8WA2 011-1DF20

Проходная клемма типоразмера 2,5 мм2 с двумя зажимами

• • номинальный ток длительной нагрузки 24 A• номинальное напряжение изоляции 800 В• конструктивная ширина 5,2 мм• высота клеммы 28,6 мм• длина клеммы 60 мм•U AWG 28−14• s AWG 26−14

исполнение

• цвет: светло−серый

8WA2011-1DF20

• цвет: красный

8WA2011-1BF21

• цвет: синий

8WA2011-1BF23

Принадлежности

раздел

• Одинарный штекердля клемм типоразмера 2,5-6 мм2

Принадлежности

8WA2832

• Двойная перемычкадля клемм типоразмера 2,5-6 мм2

Принадлежности

8WA2831

• Фиксирующая шайба для соединительнойшины для клемм типоразмера 2,5-4 мм2

Принадлежности

8WA2835

• Изолирующая шайбадля клемм типоразмера 2,5-4 мм2

Принадлежности

8WA2836

• Соединительная шинадля клемм типоразмера 2,5- 6 мм2

Принадлежности

8WA2830

• Разделительная перегородкадля клемм типоразмера 2,5-6 мм2с двумя зажимами

Принадлежности

8WA2811

8WA2 011-1DF30

Проходная клемма типоразмера 2,5 мм2 с тремя зажимами

• • номинальный ток длительной нагрузки 24 A• номинальное напряжение изоляции 800 В• конструктивная ширина 5,2 мм• высота клеммы 28,6 мм• длина клеммы 73,5 мм•U AWG 28−14• s AWG 26−14

исполнение

• цвет: светло−серый

8WA2011-1DF30

• цвет: синий

8WA2011-1BF33

Принадлежности

раздел

• Одинарный штекердля клемм типоразмера 2,5-6 мм2

Принадлежности

8WA2832

• Двойная перемычкадля клемм типоразмера 2,5-6 мм2

Принадлежности

8WA2831

• Фиксирующая шайба для соединительнойшины для клемм типоразмера 2,5-4 мм2

Принадлежности

8WA2835

• Изолирующая шайбадля клемм типоразмера 2,5-4 мм2

Принадлежности

8WA2836

• Соединительная шинадля клемм типоразмера 2,5-6 мм2

Принадлежности

8WA2830

• Разделительная перегородкадля клемм типоразмера 2,5-4 мм2для трех или четырех зажимов

Принадлежности

8WA2813

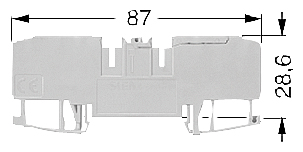

8WA2 011-1DF40

Проходная клемма типоразмера 2,5 мм2,4 зажима, 1-полюсная

• • номинальный ток длительной нагрузки 24 A• номинальное напряжение изоляции 800 В• конструктивная ширина 5,2 мм• высота клеммы 28,6 мм• длина клеммы 87 мм

UR AWG 28-14

• CSA AWG 26-14

исполнение

• цвет: светло−серый

8WA2011-1DF40

• цвет: синий

8WA2011-1BF43

Принадлежности

раздел

• Одинарный штекердля клемм типоразмера 2,5-6 мм2

Принадлежности

8WA2832

• Двойная перемычкадля клемм типоразмера 2,5-6 мм2

Принадлежности

8WA2831

• Фиксирующая шайба для соединительнойшины для клемм типоразмера 2,5-4 мм2

Принадлежности

8WA2835

• Изолирующая шайбадля клемм типоразмера 2,5-4 мм2

Принадлежности

8WA2836

• Соединительная шинадля клемм типоразмера 2,5-6 мм2

Принадлежности

8WA2830

• Разделительная перегородка,для клемм типоразмера 2,5 - 4 мм2,для трех или четырех зажимов

Принадлежности

8WA2813

8WA2 011-1PF30

8WA2 011-1PF40

Проходная клемма PE типоразмера 2,5 мм2

• • конструктивная ширина 5,2 мм• высота клеммы 28,6 мм• с соединением к несущей рейке• цвет: желто−зеленый

исполнение

• с двумя зажимами−длина клеммы 60 мм

8WA2011-1PF20

• с тремя зажимами−длина клеммы 73,5 мм

8WA2011-1PF30

• с четырьмя зажимами−длина клеммы 87 мм

8WA2011-1PF40

Типоразмер 4 мм2

8WA2 011-1DG20

Проходная клемма типоразмера 4 мм2 с двумя зажимами

• номинальный ток длительной нагрузки 32 A• номинальное напряжение изоляции 800 В• конструктивная ширина 6,2 мм• высота клеммы 28,6 мм
• UR AWG 28-12
• CSA AWG 26-12

исполнение

• цвет: светло−серый

8WA2011-1DG20

• цвет: красный

8WA2011-1BG21

• цвет: синий

8WA2011-1BG23

Принадлежности

раздел

• Одинарный штекердля клемм типоразмера 2,5-6 мм2

Принадлежности

8WA2832

• Двойная перемычкадля клемм типоразмера 2,5-6 мм2

Принадлежности

8WA2831

• Фиксирующая шайба для соединительнойшины для клемм типоразмера 2,5-4 мм2

Принадлежности

8WA2835

• Изолирующая шайбадля клемм типоразмера 2,5-4 мм2

Принадлежности

8WA2836

• Соединительная шинадля клемм типоразмера 2,5-6 мм2

Принадлежности

8WA2830

• Разделительная перегородкадля клемм типоразмера 2,5-6 мм2,с двумя зажимами

Принадлежности

8WA2811

8WA2 011-1DG30

Проходная клемма типоразмера 4 мм2 с тремя зажимами

• номинальный ток длительной нагрузки 32 A• номинальное напряжение изоляции 800 В• конструктивная ширина 6,2 мм• высота клеммы 28,6 мм• длина клеммы 79,5 мм
• UR AWG 28-12
• CSA AWG 26-12

исполнение

• цвет: светло−серый

8WA2011-1DG30

• цвет: синий

8WA2011-1BG33

Принадлежности

раздел

• Одинарный штекердля клемм типоразмера 2,5-6 мм2

Принадлежности

8WA2832

• Двойная перемычкадля клемм типоразмера 2,5-6 мм2

Принадлежности

8WA2831

• Фиксирующая шайба для соединительнойшины для клемм типоразмера 2,5-4 мм2

Принадлежности

8WA2835

• Изолирующая шайбадля клемм типоразмера 2,5-4 мм2

Принадлежности

8WA2836

• Соединительная шинадля клемм типоразмера 2,5-6 мм2

Принадлежности

8WA2830

• Разделительная перегородкадля клемм типоразмера 2,5-4 мм2,для трех или четырех зажимов

Принадлежности

8WA2813

8WA2 011-1PG30

Проходная клемма PE типоразмера 4 мм2

• конструктивная ширина 6,2 мм• высота клеммы 28,6 мм• с соединением к несущей рейке• цвет: желто−зеленый

исполнение

• с двумя зажимами−длина клеммы 65 мм

8WA2011-1PG20

• с тремя зажимами−длина клеммы 79,5 мм

8WA2011-1PG30

Типоразмер 6 мм2

8WA2 011-1DH20

Проходная клемма типоразмера 6 мм2 с двумя зажимами

• номинальный ток длительной нагрузки 41 A• номинальное напряжение изоляции 800 В• конструктивная ширина 8,2 мм• высота клеммы 31 мм
• UR AWG 24-10
• CSA AWG 24-10

исполнение

• цвет: светло−серый

8WA2011-1DH20

• цвет: синий

8WA2011-1BH23

Принадлежности

раздел

• Одинарный штекердля клемм типоразмера 2,5-6 мм2

Принадлежности

8WA2832

• Двойная перемычкадля клемм типоразмера 2,5-6 мм2

Принадлежности

8WA2831

• Фиксирующая шайба для соединительнойшины для клемм типоразмера 6 мм2

Принадлежности

8WA2844

• Изолирующая шайбадля клемм типоразмера 6 мм2

Принадлежности

8WA2845

• Соединительная шинадля клемм типоразмера 2,5-6 мм2

Принадлежности

8WA2830

• Разделительная перегородкадля клемм типоразмера 2,5-6 мм2с двумя зажимами

Принадлежности

8WA2811

8WA2 011-1PH20

Проходная клемма PE типоразмера 6 мм2 с двумя зажимами

• конструктивная ширина 8,2 мм• высота клеммы 31 мм• длина клеммы 70 мм• с соединением к несущей рейке• цвет: желто−зеленый

8WA2011-1PH20

Типоразмер 10 мм2

8WA2 011-1DJ20

Проходная клемма типоразмера 10 мм2 с двумя зажимами

• • номинальный ток длительной нагрузки 57 A• номинальное напряжение изоляции 800 В• конструктивная ширина 10 мм• высота клеммы 38 мм• длина клеммы 86 мм
• UR AWG 24-8

исполнение

• цвет: светло−серый

8WA2011-1DJ20

• цвет: синий

8WA2011-1BJ23

Принадлежности

раздел

• Одинарный штекердля клемм типоразмера 10-16 мм2

Принадлежности

8WA2852

• Двойная перемычкадля клемм типоразмера 10-16 мм2

Принадлежности

8WA2851

• Соединительная шинадля клемм типоразмера 10-16 мм2

Принадлежности

8WA2853

• Разделительная перегородкадля клемм типоразмера 10-16 мм2с двумя зажимами

Принадлежности

8WA2817

8WA2 011-1PJ20

Проходная клемма PE типоразмера 10 мм2 с двумя зажимами

• цвет: желто−зеленый• конструктивная ширина 10 мм• высота клеммы 38 мм• длина клеммы 86 мм• с соединением к несущей рейке

8WA2011-1PJ20

Принадлежности

раздел

Two-pole bridges, PE/ground/N function, for terminal size 10 to 16 mm²

Принадлежности

8WA2854

Типоразмер 16 мм2

8WA2 011-1DK20

Проходная клемма типоразмера 16 мм2 с двумя зажимами

• номинальный ток длительной нагрузки 76 A• номинальное напряжение изоляции 800 В• конструктивная ширина 12 мм• высота клеммы 38 мм• длина клеммы 89,4 мм
• UR AWG 24-6

исполнение

• цвет: светло−серый

8WA2011-1DK20

• цвет: синий

8WA2011-1BK23

Принадлежности

раздел

• Одинарный штекердля клемм типоразмера 10-16 мм2

Принадлежности

8WA2852

• Двойная перемычкадля клемм типоразмера 10-16 мм2

Принадлежности

8WA2851

• Соединительная шинадля клемм типоразмера 10-16 мм2

Принадлежности

8WA2853

• Разделительная перегородкадля клемм типоразмера 10-16 мм2с двумя зажимами

Принадлежности

8WA2817

8WA2 011-1PK20

Проходная клемма PE типоразмера 16 мм2 с двумя зажимами

• цвет: желто−зеленыйконструктивная ширина 12 ммвысота клеммы 38 ммдлина клеммы 89,4 ммс соединением к несущей рейке

8WA2011-1PK20

Принадлежности

раздел

Двойная перемычка, функция PE/Nдля клемм типоразмера 10-16 мм2

Принадлежности

8WA2854

Принадлежности

Одинарный штекер

цвет: черный

исполнение

• для клемм типоразмера 2,5−6 мм2−номинальный ток длительной нагрузки 32 A

8WA2832

• для клемм типоразмера 10−16 мм2номинальный ток длительной нагрузки 76 A

8WA2852

8WA2 831

Двойная перемычка

• цвет: светло−серый
• используется без соединительной шины

исполнение

• для клемм типоразмера 2,5−6 мм2−номинальный ток длительной нагрузки 32 A

8WA2831

• для клемм типоразмера 10−16 мм2−номинальный ток длительной нагрузки 76 А

8WA2851

Двойная перемычка, функция PE/Nдля клемм типоразмера 10-16 мм2

• цвет: желтый• номинальный ток длительной нагрузки 76 A• используется без соединительной шины

8WA2854

8WA2 835

Фиксирующая шайба для соединительной шины

• цвет: светло−серый
• длина 100 мм

исполнение

• для клемм типоразмера 2,5−4 мм2

8WA2835

• для клемм типоразмера 6 мм2

8WA2844

8WA2 836

Изолирующая шайба

цвет: желтый

исполнение

• для клемм типоразмера 2,5−4 мм2

8WA2836

• для клемм типоразмера 6 мм2

8WA2845

Соединительная шина

• длина 500 мм

исполнение

• для клемм типоразмера 2,5−6 мм2номинальный ток длительной нагрузки 32 A

8WA2830

• для клемм типоразмера 10−16 мм2номинальный ток длительной нагрузки 76 A

8WA2853

8WA2 811

8WA2 813

8WA2 812

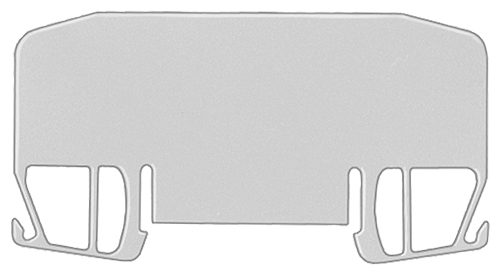

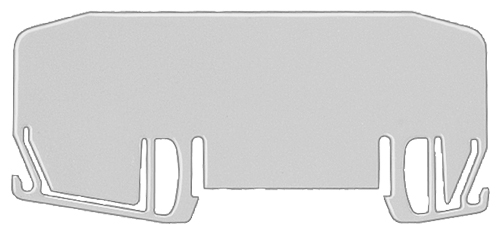

Разделительная перегородка

цвет: желтый

исполнение

• для клемм типоразмера 2,5−6 мм2, с двумя зажимами

8WA2811

• для клемм типоразмера 2,5−4 мм2, для трех или четырех зажимов

8WA2813

• для клемм типоразмера 4 мм2, для двухъярусных клемм

8WA2812

• для клемм типоразмера 10−16 мм2, с двумя зажимами

8WA2817
