Для подключения программаторов/ компьютеров к сети IndustrialEthernet могут использоваться коммуникационные процессоры следующих типов:

• PC карты с встроенным микропроцессором: CP 1613 (PCI), CP 1616 (PCI)
• PC карты без встроенного микропроцессора: CP 1612 (PCI), CP 1512 (PC карта, CardBus)

Пропускная способность различных коммуникационных процессоров

Применение различных типов коммуникационных процессоров позволяет получать различную пропускную способность данных через IndustrialEthernet.

При работе коммуникационных процессоров, не имеющих встроенного микропроцессора, передача пакетов данных выполняется скачкообразно с изменением пропускной способности сети от 0 до максимума.

При работе интеллектуальных коммуникационных процессоров обеспечивается достаточно высокий постоянный уровень пропускной способности, обеспечивающий возможность получения минимального времени реакции на различные события.

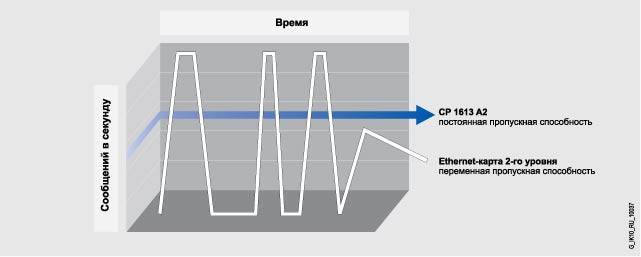

Сравнение производительности коммуникационных процессоров

Программное обеспечение Advanced PC configuration для PROFIBUS

• Значительное упрощение конфигурирования OPC-сервера
• Простая установка с поддержкой механизма “plug & play”, быстрый ввод в эксплуатациюю
• Пакет AdvancedPCConfiguration включен в комплект поставки коммуникационного программного обеспечения от версии 6.0 и выше.

Программное обеспечение NCM PC

ПакетNCM PC выпущендлязаменыпакетовконфигурированияCOML S7 иCOM PROFIBUS PC-Edition. С помощью пакета NCMPC или STEP 7 от V5.1 SP2 можно выполнять конфигурирование соединений на базе функций S5-совместимой связи и S7 функций связи. Оба пакета создают одинаковую базу данных. Согласованность всех данных обеспечивается автоматически.

• Встроенный в NCMPCмастер облегчает выполнение всех этапов конфигурирования компьютерной станции.
• С помощью NCMPC и STEP 7 от V5.1 SP2 компьютерная станция может проектироваться подобно станции SIMATICS7. Все данные могут загружаться в компьютер через сеть. STEP 7 и NCMPC могут устанавливаться как на локальной, так и на удаленной станции, подключаемой к системе через сеть.

Замечание:
NCM PC не содержит конвертора базы данных LDB, создаваемой COML S7. Требуется реконфигурирование системы.

Дальнейшая информация

Дополнительную информацию Вы можете получить в Интернете по адресу.

http://www.siemens.com/simatic-net/ik-info
