Проводной монтаж аналоговых модулей S7-400

Разделы

Проводной монтаж аналоговых модулей S7-400 - Проводной монтаж полностью модульного соединения S7-300

Проводной монтаж аналоговых модулей S7-400 - Проводной монтаж полностью модульного соединения S7-300

Подключение аналоговых модулей для SIMATIC S7-400 с помощью SIMATIC TOP connect

Для подключения аналоговых модулей SIMATIC S7-400 с помощью SIMATIC TOP connect имеется в распоряжении аналоговый клеммный блок. При подключении должны соблюдаться следующие указания.

Источник питания нагрузки

На фронтштекере находятся отдельные клеммы для напряжения нагрузки L+ и M. Благодаря этому Вы можете подключить источник питания нагрузки аналогового модуля или на фронтштекере, или на клеммном блоке. Расстояние между фронтштекером и клеммным блоком может составлять до 30 м.

Назначение клемм


На клеммном блоке TPA отдельные клеммы обозначены буквами. Это облегчает нахождение однозначного соответствия отдельных клемм на аналоговом модуле клеммам клеммного блока.
В таблице Вы видите соответствие между клеммами на аналоговом модуле и на клеммном блоке.





Нумерация на фронтштекере

Клемма X1

Клеммный блок 1

Клемма X2

Клеммный блок 2

Клемма X3

Клеммный блок 3

Клемма X4

Клеммный блок 4

1









2









3









4

Y

Y

Y

Y

5









6

B







7

C







8

D







9

E







10

Z

Z

Z

Z

11

F







12

G







13

H







14

I







15

Y

Y

Y

Y

16



B





17



C





18



D





19



E





20

Z

Z

Z

Z

21



F





22



G





23



H





24



I





25

K

K

K

K

26

A

A

A

A

27

Y

Y

Y

Y

28





B



29





C



30





D



31





E



32

Z

Z

Z

Z

33





F



34





G



35





H



36





I



37

Y

Y

Y

Y

38







B

39







C

40







D

41







E

42

Z

Z

Z

Z

43







F

44







G

45







H

46







I

47









48

Z

Z

Z

Z




Присоединение экрана

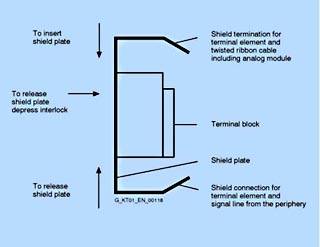

Экран экранированного сигнального кабеля можно соединить с землей на аналоговом модуле через клемму для экрана в кабельном канале, а на клеммном блоке через экранирующий щиток. Экран сигнальных кабелей или плоского кабеля в круглой оболочке Вы можете закрепить непосредственно на клеммном блоке. Для этого прикрепите перед монтажом на клеммном блоке экранирующий щиток. На рисунке Вы видите, что экранирующий щиток прилегает к задней стороне клеммного блока, образуя соединение с заземленной профильной шиной. Экран сигнальных кабелей или плоского кабеля в круглой оболочке крепится на экранирующем щитке с помощью клемм для присоединения экрана.



Клеммный блок для аналоговых модулей с экранирующим щитком
