Пускатели двигателя IP65/67 для AS-интерфейса

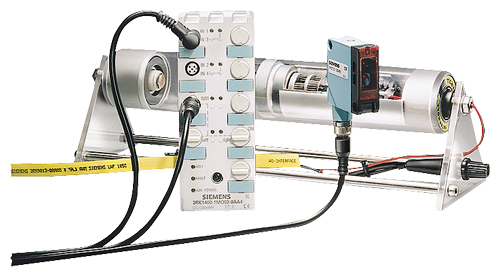

Подключение привода ролика со встроенным двигателем постоянного тока к пускателю DC 24 В с AS-интерфейсом

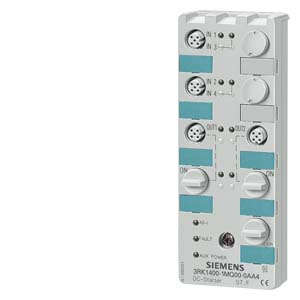

С помощью станций пуска электродвигателей K60 DC 24 В с AS-интерфейсом для самого нижнего диапазона мощности до 70 Вт теперь можно непосредственно на месте быстро и просто подключать к AS-интерфейсу также двигатели на 24 В DC и сопутствующие датчики.

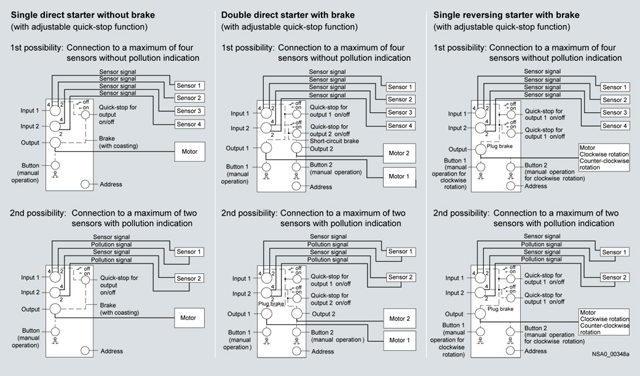

В общей сложности предлагаются три варианта в следующем исполнении:

Одинарный нереверсивный пускатель (без тормоза и подключаемой функции быстрого останова (Quick-Stop-Function)
Сдвоенный нереверсивный пускатель (с тормозом и подключаемой функцией быстрого останова)
Реверсивный пускатель (с тормозом и подключаемой функцией быстрого останова)

Подключение двигателей постоянного тока к модулю осуществляется с помощью кабеля с разъемами M12. Для обеспечения питанием датчиков и электроники модуля достаточно желтого кабеля AS-интерфейса. Только для выходов требуется вспомогательное напряжение (DC 24 В), которые подается по черному кабелю AS-интерфейса.

Функция бытрого останова (Quick-stop-function)

Все станции пуска электродвигателей DC 24 В с AS-интерфейсом оснащены функцией быстрого останова, которую по желанию можно включать и отключать с помощью встроенного в модуль выключателя. Функция быстрого останова позволяет мгновенно отключать двигатель при поступлении от датчика сигнала (High). Выключатель функции быстрого останова находится рядом с входными гнездами и закрыт крышкой M12.

Версии сдвоенной станции прямого пуска и одинарного реверсивного пуска оснащены встроенной функцией торможения, то есть, как только выходной сигнал устанавливается на «0», двигатель останавливается.

Ввод в эксплуатацию с помощью встроенных кнопочных выключателей

Примечание к сдвоенным и реверсивным пускателям:Если вход с функцией быстрого останова получает сигнал «High», то происходит внутреннее отключение соответствующего выхода (например, вход быстрого останова 1 → выход 1 (двигатель останавливается). Функцию ручного управления (кнопка 1/2) для локального режима можно использовать только при нахождении контроллера верхнего уровня в положении «CPU остановлен».

Примечание к одинарным нереверсивным пускателям:Если вход с функцией быстрого останова получает сигнал «High», то происходит внутреннее отключение соответствующего выхода (например, вход быстрого останова 1 → выход 1 (двигатель выбегает без торможения). Функцию ручного управления (кнопка 1) для локального режима можно использовать только при нахождении контроллера верхнего уровня в положении «CPU остановлен».

Применение

Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номер	PG	Описание продукта	Цена
3RK1400-1MQ01-0AA4	42C	AS-ИНТЕРФЕЙС 24V DC ПУСКАТЕЛЯ IP67, ЦИФР., 4ВХОДА 2ВЫХОДА ДВА ПУСКАТЕЛЯ ПРЯМОГО ПУСКА, ТИП K60 2 X 2 ВХОДА, 200MA, Y-ASSIGNM. 2 X ВЫХОД, 3A ДЛЯ ПРИСОЕДИНЕНИЯ 2 X DC 24V ДВИГАТЕЛЯ (ПРЕДПОЧТИТЕЛЬНЫЙ ТИП)	171.35
3RK1400-1MQ03-0AA4	42C	AS-ИНТЕРФЕЙС 24V DC ПУСКАТЕЛЯ IP67, ЦИФР., 4I/1O РЕВЕРСИВНЫЙ ПУСКАТЕЛЬ, ТИП K60 2 X 2 ВХОДS, 200MA, Y-ASSIGNM. 1 X ВЫХОД, 3A ДЛЯ ПРИСОЕДИНЕНИЯ 1 X DC 24V ДВИГАТЕЛЬ (ПРЕДПОЧТИТЕЛЬНЫЙ ТИП)	165.60
3RK1400-1NQ01-0AA4	42C	AS-ИНТЕРФЕЙС 24V DC ПУСКАТЕЛЯ IP67, ЦИФР., 4E/1A, ОДИНОЧНОГО ПУСКАТЕЛЯ В ИСПОЛНЕНИИ K60 2X2 ВХОД, 200MA, Y-BELEG. 1X ВЫХОД, 3A ДЛЯ ПРИСОЕДИНЕНИЯ 1X DC 24V MOTOR	140.30

Аксессуары

Заказной номер	PG	Описание продукта	Цена
3RK1901-0CA00	42C	AS-ИНТЕРФЕЙС. МОНТАЖНАЯ ПЛАТА ДЛЯ НАСТЕННОГО МОНТАЖА КОМПАКТНОГО МОДУЛЯ К60. ДЛЯ AS-I КАБЕЛЯ (ЖЕЛТЫЙ) И AS-I КАБЕЛЯ 24V (ЧЕРН.)	12.88
3RK1901-0CB01	42C	AS-INTERFACE MOUNTING PLATE K60 FOR COMPACT MODULE K60, MOUNT. ON RAIL FOR 2 RIBBON CABLE, AS-INTERFACE CABLE (YELLOW) AND AS-INTERFACE CABLE 24 V (BLACK)	15.30
3RK1901-1KA00	42C	AS-ИНТЕРФЕЙС, КРЫШКА-ЗАГЛУШКА M12, ДЛЯ МОДУЛЕЙ IP 67, УПАКОВКА=10 ШТ.	89.13
3RK1901-1KA01	42C	ПРИНАДЛЕЖНОСТИ AS-ИНТЕРФЕЙСА КОЛПАЧОК ВИНТА M12 ДЛЯ МОДУЛЯ IP67 ИСПОЛНЕНИЕ С ЗАЩИТОЙ ОТ МАНИПУЛЯЦИЙ В УПАКОВКЕ 10	89.13
3RK1902-0AR00	42D	КОМПЛЕКТ САЛЬНИКА ДЛЯ МОНТАЖНОЙ ПЛАТЫ ДЛЯ ЗАДЕЛКИ КОРПУСА, В СЛУЧАЕ ОДНОСТОРОННЕГО ВХОДА ТРАПЕЦЕИДАЛЬНОГО КАБЕЛЯ	86.25
