Системы привода с регулируемой частотой вращения для 400 В и 500 В

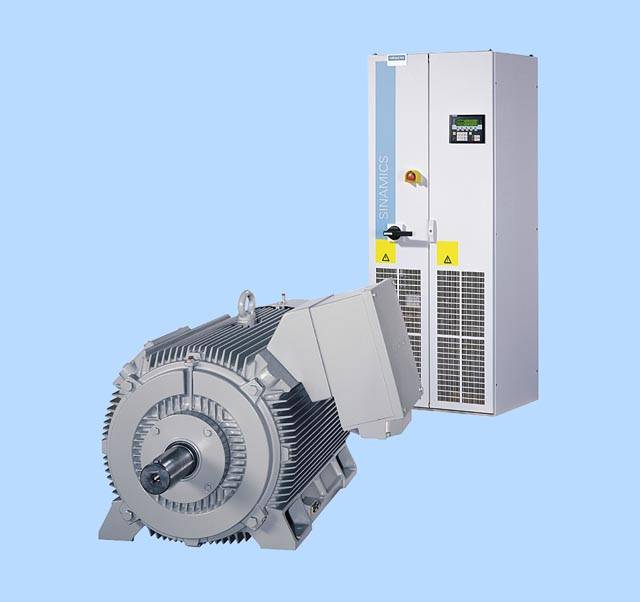

Двигатели серии N-compact Standardline с преобразователем частоты SINAMICSG150

Шкафы с преобразователем SINAMICS G150 предназначены для использования с приводами с регулируемой частотой вращения на станках и заводском оборудовании. Они предлагают недорогое решение в области приводов, которое может быть гибко скомпоновано из широкого спектра компонентов и опций для соответствия требованиями отдельных заказчиков.

Подробное описание преобразователей серии SINAMICS G150 можно найти в каталоге D 11 (заказной номер E86060-K5511-A101-A2-7600), часть 3.

Низковольтные двигатели серии N-compact Standardline 1LA8 и преобразователь частоты SINAMICSG150 вместе образуют идеально согласованную систему для приводов с регулируемой частотой вращения для работы насосов, вентиляторов и компрессоров (квадратичная характеристика):

Диапазон мощности от 250 до 500 кВт
Питающее напряжение 400 В и 500 В, 50 Гц
4-полюсный двигатель
Тип двигателя IM B3

Особенности

Выгоды заказчика:

Вся система может быть поставлена в течение 4 недель.
Оптимально согласованная система привода
Экономичное решение в области приводов
Простая адаптация к требованиям заказчика

Конфигурация

Вместе с комбинацией двигателя и преобразователя (данные по выбору и заказу) привод может работать как при "низкой перегрузке", так и при "высокой перегрузке" на основе мощности привода двигателя (исключения смотри в данных для выбора и заказа, сноски с 4 по 6).

Сноска по "низкой/высокой перегрузке“:

Номинальный выходной ток преобразователя равен максимально допустимому току для непрерывной работы (без перегрузки).

Если нужно, чтобы преобразователь мог управлять условиями перегрузки, такими как момент трогания или ударная нагрузка, то ток базовой нагрузки, определенный в соответствие с рабочим циклом, должен использоваться для вычисления характеристик преобразователя.

Низкая перегрузка

Высокаяперегрузка

Диаграммы показывают рабочие циклы для двух разных условий, т.е. "низкой перегрузки" и "высокой перегрузки", с результирующими токами базовой нагрузки ILи IH.

"Низкая перегрузка" определена как 300 с рабочего цикла, в течение которого преобразователь может работать при 110% тока базовой нагрузки ILв течение 60 с или при 150% в течение 10 с (не показано).

"Высокая перегрузка" определена как 300 с рабочего цикла, в течение которого преобразователь может работать при 150% тока базовой нагрузкиIHв течение 60 с или при 160% в течение 10 с (не показано).

Преобразователь может работать при соответствующих условиях перегрузки только, если ток базовой нагрузки не будет превышаться в течение рабочего цикла ни до, ни после фазы перегрузки.

Технические данные

Дополнительная информация по техническим характеристикам и конструкции SINAMICS G150 может быть найдена в Каталоге D 11 (Заказной номер . E86060-K5511-A101-A2-7600 англ.) и в электронном каталоге CA 01 на СД (Заказной номер E86060-D4001-A110-C3-7600 англ.).

Опции

N-compact Standardline двигатель		Соответствующая опция для SINAMICS G150
Описание опции	Заказной номер	Описание опции	Заказной номер
Определение температуры двигателя по встроенному датчику KTY 84-130	A23	Стандартно	-
Определение температуры двигателя по 6 встроенным PT100 G терморезисторам	A61	Блок подключения PT100 для 6 датчиков, поделённые на две группы с заводской настройкой, например с двигателем, 3 PT100 для обмоток статора и два для подшипников	L86
Установка 2 вворачиваемых PT100 терморезисторов в основную цепь для подшипников качения	A72		L86
Встроенный импульсный энкодер LL861 900 220	H70	Устанавливаемый в шкаф модуль датчика для определения скорости вращения	K50
Встроенный импульсный энкодер HOG 10 D 1024 I	H73		K50
Клеммная коробка справа (вид со стороны вала)	K09
Клеммная коробка слева (вид со стороны вала)	K10
Антиконденсатный обогрев на 230 V	K45
Вспомогательная клеммная коробка 1XB3 020	L97
Вспомогательная клеммная коробка 1XB9 013	L98
Клеммная коробка следующего размера 1XB1 621 (большая клеммная коробка рекомендуется при сечении кабелей более >185 mm² при высоте вала 315)	M58
Окраска в другие цвета (требуется указать цвет)	Y53

Другие опции преобразователя

(см Каталог D 11 для подробного описания):

Описание опции	Заказной номер
Входная цепь
Входной фильтр для применения по первому классу по EN 61 800-3, категория C2 (TN/TT сети)	L00
Главный контактор для токов < 800 A	L13
Без входного дросселя для диапазона мощностей P < 500 кВт	L22
Входной дроссель 2% может потребоваться для P > 500 кВт	L23
EMC шина для подключения экранов¹) (кабель подключается снизу)	M70
PE заземляющая шина ¹) (кабель подключается снизу)	M75
Выходная цепь
EMC шина для подключения экранов¹) (кабель подключается снизу)	M70
PE заземляющая шина¹) (кабель подключается снизу)	M75
Защита двигателя и функции безопасности
EMERGENCY STOP кнопка на дверь шкафа	L45
EMERGENCY STOP категория 0, 230 V AC или 24 V DC, неконтролируемая остановка	L57
EMERGENCY STOP категория 1, 230 V AC, контролируемая остановка²)	L59
EMERGENCY STOP категория 1, 24 V DC, контролируемая остановка²)	L60
Блок тепловой защиты с PTB контролем (сигнал отказа)	L83
Блок тепловой защиты с PTB контролем (выключение)	L84
Контроль изоляции	L87
Дополнительная защита от удара	M60
Повышение степени защиты
IP21	M21
IP23	M23
IP54	M54
Механические опции
Цоколь, 100 mm высоты, RAL 7022	M06
Площадка для крепления кабеля, 200 mm высоты, RAL 7035	M07
Подключение питания через низ	M13
Подключение двигателя через верх	M78
Крепление к шкафу для транспортирования краном (крепится сверху)	M90
Дополнительные опции
Расширение блока подключений	G61
Освещение шкафа с сервисной розеткой	L50
Антикондесационный обогрев для шкафа	L55
200 кВ тормозной блок	L62
Надписи и документация
Документация на English/French	D58
Документация на English/Spanish	D60
Документация на English/Italian	D80
Шильдик и панель оператора на Английском/Французском	T58
Шильдик и панель оператора на English/Spanish	T60
Шильдик и панель оператора на English/Italian	T80
Специфичные опции для химической промышленности
блок подключения NAMUR	B00
Защитный блок для источника 24 V (PELV)	B02
Отдельный выход для внешних потребителей (неуправляемый)	B03

1) Опции приведены для входной и выходной цепи, но требуются только однократно.

2) Должны быть учтены потребности в торможении. Возможно потребуются дополнительные тормозные блоки.

Чертеж

Преобразователь SINAMICS G150

Исполнение A,

Ввод питания и клеммы подключения двигателя в нижней части шкафа (см. Каталог D 11 по подключению)

6SL3710-1GE35-0AA0

1 Минимальная высота потолка при настенном монтаже

2 Вентиляционная решетка

3 Зона выхода воздуха

4 Зона входа воздуха

5 Кабели могут входить снизу, внутри зашрихованной области

6 Главный выключатель, может быть защищён замком

7 Силовое подключение

8 Опции степеней защиты

9 Степень защиты IP20
                       IP21 опция <M21>
                       IP23 опция <M23>
                       IP54 опция <M54>

10 Транспорное устройство

Опции помечены серым

Степени защиты

6SL3710-1GE36-1AA0, 6SL3710-1GF34-1AA0,
6SL3710-1GF34-7AA0, 6SL3710-1GF35-8AA0

1 Минимальная высота потолка при настенном монтаже

2 Вентиляционная решетка

3 Зона выхода воздуха

4 Зона входа воздуха

5 Кабели могут входить снизу, внутри зашрихованной области

6 Главный выключатель, может быть защищён замком

7 Силовое подключение

8 Опции степеней защиты

9 Степень защиты IP20
                       IP21 опция <M21>
                       IP23 опция <M23>
                       IP54 опция <M54>

10 Транспорное устройство

Опции помечены серым

Степени защиты

6SL3710-1GE37-5AA0
6SL3710-1GE38-4AA0

1 Минимальная высота потолка при настенном монтаже

2 Вентиляционная решетка

3 Зона выхода воздуха

4 Зона входа воздуха

5 Кабели могут входить снизу, внутри зашрихованной области

6 Главный выключатель, может быть защищён замком

7 Силовое подключение

8 Опции степеней защиты

9 Степень защиты IP20
                       IP21 опция <M21>
                       IP23 опция <M23>
                       IP54 опция <M54>

10 Транспорное устройство

Опции помечены серым

Степени защиты

6SL3710-1GE41-0AA0, 6SL3710-1GF37-4AA0,
6SL3710-1GF38-1AA0

1 Минимальная высота потолка при настенном монтаже

2 Вентиляционная решетка

3 Зона выхода воздуха

4 Зона входа воздуха

5 Кабели могут входить снизу, внутри зашрихованной области

6 Главный выключатель, может быть защищён замком

7 Силовое подключение

8 Опции степеней защиты

9 Степень защиты IP20
                       IP21 опция <M21>
                       IP23 опция <M23>
                       IP54 опция <M54>

10 Транспорное устройство

Опции помечены серым

Степени защиты

Дальнейшая информация

Силовые кабели

Следующая таблица показывает рекомендованные либо максимально допустимые параметры кабелей со стороны сети и двигателя.

	Подключение сети (вход преобразователя)				Подключение двигателя (выход преобразователя)
	Сечение кабеля (по DIN VDE)				Сечение кабеля (по DIN VDE)				Клеммная коробка двигателя
Мощность привода	рекомендовано		макс. сечение	крепежный болт M12 (кол-во отверстий)	рекомендовано		макс. сечение	крепежный болт M12 (кол-во отверстий)	кол-во клемм	креп. резьба	Макс.диаметр (уплотняемое место клеммной коробки)
	400 В	500 В			400 В	500 В
кВт	мм²	мм²	мм²		мм²	мм²	мм²				мм
250	2 x 120	2 x 95	4 x 240	(2)	2 x 120	2 x 95	2 x 240	(2)	6	M12	40 ... 48
315	2 x 185	2 x 120	4 x 240	(2)	2 x 185	2 x 120	2 x 240	(2)	6	M12	40 ... 48
355	2 x 240	2 x 150	4 x 240	(2)	2 x 240	2 x 150	4 x 240	(2)	6	M16	41 ... 56
400	2 x 240	2 x 185	4 x 240	(2)	2 x 240	2 x 185	4 x 240	(2)	6	M16	41 ... 56
500	3 x 185	2 x 240	8 x 240	(4)	3 x 185	2 x 240	6 x 240	(3)	12	M16	40 .... 75 ¹)

1) двухсекционная пластина.

Рекомендации по сечению основываются на данных предохранителей, указанных в разделе 3 "Принадлежности" каталога D11, отдельной кабельной трассы для 3-жильного кабеля при 40 °C окружающей среды.

В случае, если данные условия (кабельные трассы, количество кабелей и температура окружающей среды) неприменимы, необходимо учитывать рекомендации Руководства по монтажу кабелей в разделе 4 "Сечения проводников и клеммы" в каталоге D11.
