Расширение контроллера CX32 — это компонент SINAMICS типа S120, который обеспечивает возможность масштабирования вычислительной мощности. контролируемой приводом для диапазона продукции SIMOTION D. Каждый CX32 может контролировать до шести дополнительных servo-осей .

Контроллер подключен к SIMOTION D с использованием DRIVE-CliQ, что гарантирует высокопроизводительное астатическое управление приводами без дополнительных модулей. Интерфейсы связи на модулях SIMOTION D остаются доступными для других подключений. Благодаря ширине 25 мм (0,98 дюйм), модули занимают небольшое пространство и, следовательно, отлично подходят для использования в небольших устройствах.

Данные для SIMOTION CX32 хранятся только на модуле SIMOTION D, что означает для замены модуля не требуется выполнения дополнительных действий. SIMOTION CX32 можно использовать с помощью блоков управления SIMOTION D445 и D435

Дизайн

Решения автоматизации с использованием нескольких осей можно реализовать с помощью расширения контроллера SIMOTION D и SIMOTION CX32, SIMOTION D может управлять и контролировать движения большого количества осей (до 64) и управляет приводами до 6 servo-осей, а также интегрированным питанием. Альтернативой являются векторные оси или V/f -оси. Контроль привода для до 6 дополнительных servo-осей может быть реализован с помощь расширения контроллера SIMOTION CX32, Для группы осей можно использовать более одного расширения контроллера SIMOTION CX32,
С помощью PROFIBUS на SIMOTION D425, D435 или D445 можно использовать дополнительные CU320.

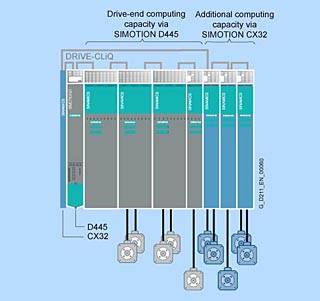

Пример группы осей для 10 осей
