Одним из главных элементов для создания современной структуры управления является стандартизированное, модульное программное обеспечение для управления и визуализации  различными технологическими процессами.

Используя программные библиотеки "PTE400“ и "PTE400 V6", Вы получаете  готовый набор сертифицированных технологических функций для рационального и эффективного управления различными производственными процессами на основе системы SIMATIC PCS 7. Данные блоки имеют высокий уровень стандартизации, могут применяться во многих областях промышленности, в том числе для химических, фармацевтических, пищевых, табачных производствах, в нефтяной и газовой отраслях, водоснабжение, цементная индустрия. Блоки имеют разный набор функциональных возможностей и могут легко адаптироваться к специфичным технологическим особенностям того или иного оборудования.

В итоге, данная библиотека обладает рядом преимуществ, которые позволяют сократить затраты как на стадии проектирования, так на стадии пусконаладочных работ.

Функции

 PTE400 библиотека поддерживает следующие функции:

• Мониториг измеренных аналоговых величин
• ПИД управление
• Управление исполнительными устройствами с аналоговым выходом
• Мотор с 1 управляющим сигналом
• Мотор с 2 направлениями вращения
• Мотор с 2 скоростями
• Мотор с регулированием по скорости
• Плавный пуск мотора
• Управляющий блок для открытия/закрытия клапанов
• Управляющий блок для многопозиционных клапанов/задвижек
• Пропорциональный блок для различного типа потоков
• Функции блокировки
• Монитринг двоичных значений
• Функция шагового регулятора
• Функция быстрого выключения для двигателей
• Мотор с сигналом обратной связи
• Операции с двоичными операндами с 1-до-8 и с 1-до-32
• Мониториг аварий при работе с двигателями
• Функция переключения временных интервалов
• Функции позиционирования
• Монитроинг качества полученных значений
• Счетчики
• Наработка технологического оборудования
• Таймера
• Функция "интерфейсное соединение"

Опции

SIMATIC PCS 7 интерфей с ET 200S модулем фидеров нагрузки

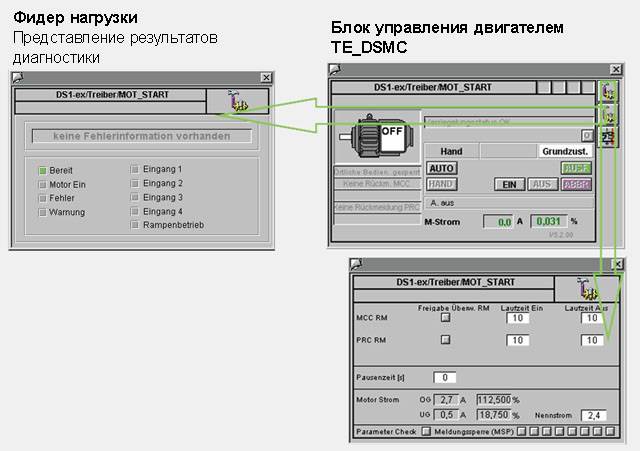

Графическое представление блока TE_DSMC с расширенным окном диагностики

Функциональный блок TE_DSMC используется для эффективной интеграции модулей фидеров нагрузки системы распределенного ввода/выода ET 200S в SIMATIC PCS 7. Доступ к пользовательским данным происходит в соответствии с IEC стандартом LVSG через область отображения процесса.

Функциональный блок TE_DSMC содержит функциональность мотор-стартера, связанное с ним графическое изображение на операторской станции системы SIMATIC PCS 7 и окна расширенной  диагностики. Преимущества использования данного блока заключаются в :

• полной поддержке концепции блоков драйверов SIMATIC PCS 7.
• определенного, открытого интерфейса между SIMATIC PCS 7 сигнальными драйверами и технологическими функциями (индивидуальный уровень управления для блока).  Они содержат:
  • программные компоненты команд и логики управления
  • HMI,
  • генерация сообщений, привязанных к индивидуальному мотору
  • функции мониторинга.
• простой связи с блоками библиотеки PTE400.

Преимущества для оператора:

• HMI функции обработки сигналов блока мотора
• диагностические возможности, включая изображения и ситему сообщений (при поддержке со стороны оборудования)
• Интуитивно понятный интерфейс библиотеки PTE 400

Замечание:
Функциональный блок TE_DSMC может быть заказан как индивидуальный продукт или как составная часть библиотеки PTE400.
