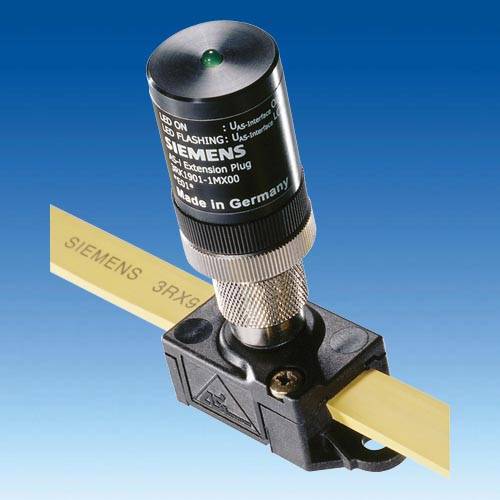

Штекер расширения является пассивным сетевым компонентом и позволяет увеличивать максимальную длину сегмента AS-Interfaceсо 100 до 200 м, а общую протяженность сети – до 600 м. Он оснащен соединителем М12 и может подключаться к ответвителю М12 AS-Interface с обеспечением степени защиты IP 67. Для питания всех ведомых устройств, подключенных к сегменту сети длиной 200 м, достаточно использовать лишь один блок питания AS-Interface. Штекер оснащен встроенным устройством определения допустимого уровня напряжения в конце сегмента сети и соответствующим светодиодным индикатором.

Особенности

• Удвоение длины кабеля на сегмент AS-Interface со 100 до 200 метров
• Расширение применений и большая гибкость при проектировании благодаря удвоению сегмента AS-Interface.
• Значительное снижение стоимости сетевых компонентов для больших сетей
• Позволяет расширить сеть AS-Interface до 600 м вместе с повторителями (более подробно см. в руководстве по монтажу)
• Простая диагностика при помощи встроенного детектора понижения напряжения

Дизайн

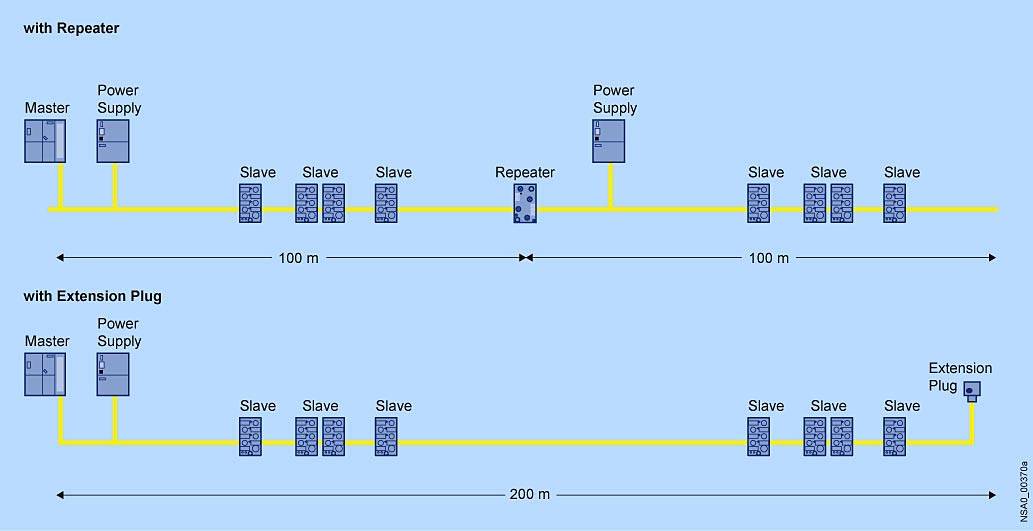

При длине сегмента сети от 100 до 200 м штекер расширения устанавливается в наиболее удаленной от блока питания точке с допуском ±10 м от ее расположения. Штекер расширения может использоваться в любых топологиях сети AS-Interface: линейной, древовидной и звездообразной. В древовидных и звездообразных топологиях сети на каждый сегмент протяженностью до 200 м необходим только один штекер расширения.

В AS-Interface штекер расширения выполняет функции пассивного устройства, не имеющего своего сетевого адреса.

Штекер расширения оснащен соединителем М12 и может под­ключаться к AS-Interface с помощью ответвителя M12 (3RX9 801-0AA0) со степенью защиты IP 67.

Ограничения на протяженность сегментов сети и количество подключаемых ведомых устройств накладываются падением напряжения в соединительных линиях. Штекер расширения оснащен устройством мониторинга напряжения питания AS-Interface. В случае снижения напряжения питания в отдален­ных точках сегмента ниже уровня, определяемого специфика­цией AS-Interface, на крышке штекера начинает мигать зеле­ный светодиод.

Если уровень напряжения питания соответствует норме, то зе­леный светодиод горит непрерывно. Для исключения ложных срабатываний (например, в случае кратковременного сниже­ния напряжения в моменты включения нагрузки) устройство мониторинга напряжения питания использует соответствую­щую выдержку времени.

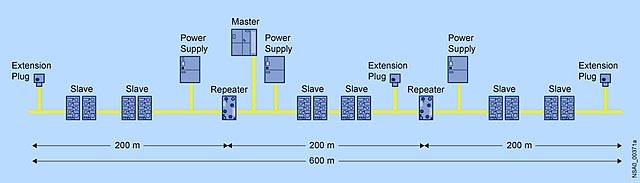

Для получения максимальной протяженности сети штекеры расширения могут использоваться в сочетании с расширите­лями AS-Interface. Последовательное включение расширите­лей при таком сочетании не поддерживается. В результате максимальное расстояние между ведущим и последним ведо­мым сетевым устройством не может превышать 400 м, а общая протяженность сети - 600 м. В то же время поддерживается параллельное включение повторителей с длинами сегментов до 200 м в звездообраэных топологиях сети.

Функции

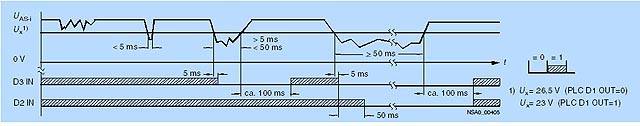

Передача диагностического сообщения с Расширительным штепселем Plus

Технические данные

Заказные данные
