Область применения

Разъединители нагрузки с предохранителями SENTRON 3KL и 3KM защищают от перегрузок и коротких замыканий в качестве главных и АВАРИЙНЫХ выключателей распределительных устройств, щитков, вводных устройств и двигательных фидеров. В сочетании с предохранителями для защиты полупроводников SITOR они используются также в установках бесперебойного энергоснабжения, частотных преобразователях, в регуляторах конденсаторов.

Все разъединители нагрузки SENTRON 3K устойчивы к климатическим воздействиям и отвечают нормам МЭК 60947-1, МЭК 60947-3 и VDE 0660 часть 107.

Дизайн

Все разъединители нагрузки конструктивно имеют двойное прерывание контактов и разрыв. Тем самым в состоянии ОТКЛ. предохранители разъединителя обесточены.

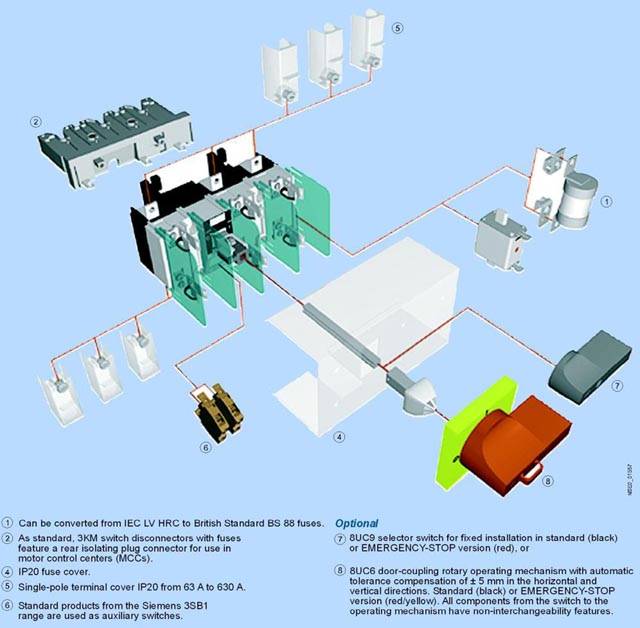

Разъединители-предохранители 3KM дополнительно оснащаются планкой с разъединяющими контактами. Это облегчает монтаж и соединение в шкафах управления двигательными нагрузками (MCC) в сочетании с вертикальными сборными шинами.

Как правило, все разъединители нагрузки SENTRON 3K. 5 с помощью навесного замка можно заблокировать от несанкционированного  повторного включения.

Унифицированные аксессуары к разъединителям с предохранителями и без них SENTRON 3KA, 3KL и 3KM упрощают ведение склада.

Для использования в целлюлозно-бумажной промышленности по запросу поставляются также специальные исполнения с пониженными параметрами, особо устойчивые  к условиям с большим содержанием серы.

Технические данные

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

Схема подключения

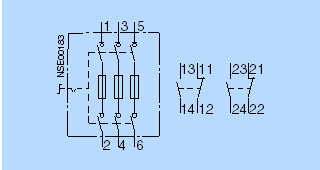

Схема главной электрической цепи 3KL

Для 3KL50 и 3KL51, доступен только один доп.контакт (заказывается отдельно); 4-й полюс доступен как главный контакт.

Доп. контакт (не включен в стандартный объем поставки). Применение для DC при DC-23A 440 V
