• Многообмоточный разделительный трансформатор для регенерации сигналов модема и подключения от одной до четырех 2-проводных выделенных линий.

Область применения

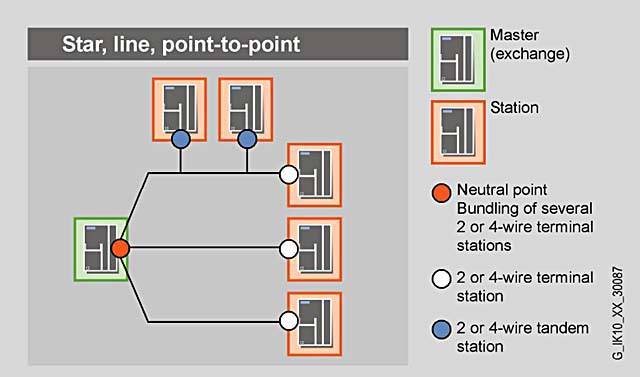

Многообмоточный разделительный трансформатор позволяет создавать соединения “точка к точке”, звездообразные, линейные или комбинированные сетевые структуры на основе 2-проводных выделенных линий связи.

Он способен работать в диапазоне частот от 300 до 3400 Гц и, в сочетании с модемом MD2, обеспечивает возможность передачи данных на скоростях 1200 и 2400 бит/с.

Дизайн

Трансформатор выпускается в металлическом корпусе, монтируемом на стандартную 35 мм профильную шину DIN.

Подключение всех внешних цепей выполняется методом пайки.

Интеграция

Многообмоточный разделительный трансформатор позволяет производить параллельное подключение к одному потру WANмодуля TIM до четырех модемов MD2. К каждому модему MD2 может быть выполнено до двух 2-проводных терминальных подключений выделенных линий связи. Кроме того, многообмоточный разделительный трансформатор позволяет увеличивать количество 2-проводных выделенных линий, подключаемых к одному модему MD2, с двух до четырех. При этом следует иметь ввиду, что при скорости передачи данных 1200 бит/с затухание возрастает до 6.5 ДБ, а максимальная длина линии связи снижается до 6 км.

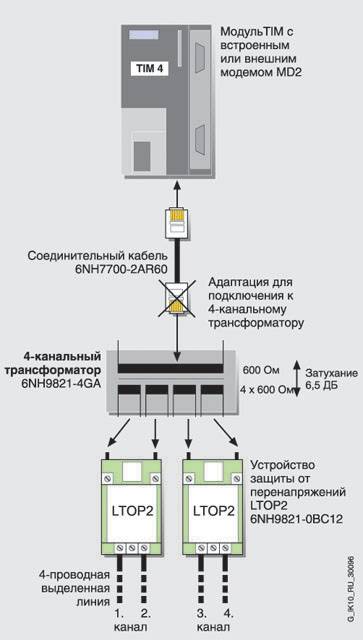

Один из возможных вариантов построения звездообразной сетевой структуры с использованием стандартных компонентов SINAUTST7 показан на рисункевиду, что при скорости перезачи данныхляет увеличивать количество 2-проводных выделенных линий, подключае. Соединительный кабель 6NH7 700-2AR60 входит в комплект поставки модема MD2, а также модулей TIM с встроенным модемом MD2.

Замечание:
Возможные варианты терминальных и промежуточных подключений выделенных линий приведены в описании модема MD2.

Технические данные

Заказные данные
