Ex i интерфейсы

X

X

X

X

X

X

Установка внутри

X

X

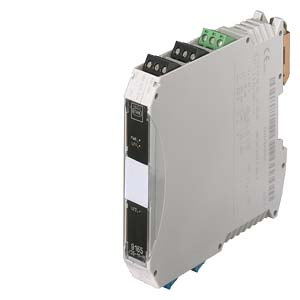

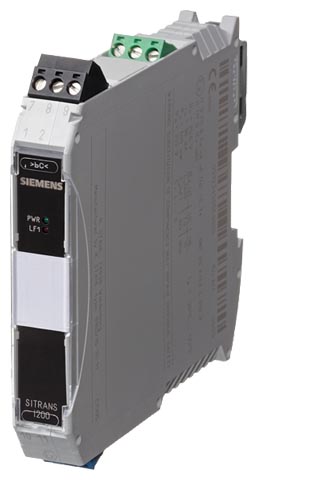

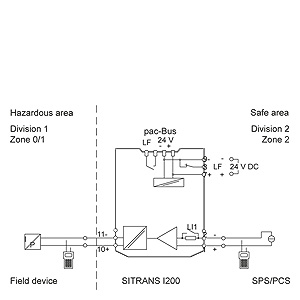

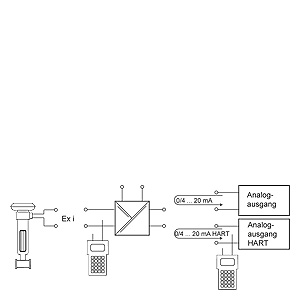

Sitrans I200 выходной изолятор

Вход

Входной сигнал

0/4 ... 20  мА с HART

Рабочий диапазон

0 ... 24 мА

Макс. входной ток

50 мА

Входное сопротивление (сменный переключатель LI)

225 Ω/550 Ω

Коммуникационный сигнал

Двунаправленная HART передача, 0.5 кГц ... 30 кГц

Ex i выход

Выходной сигнал

0/4 ... 20 мА с HART

Подключаемая нагрузка

0 ... 800 Ω

Мин. нагрузка для контроля короткого замыкания

150 Ω

Остаточные пульсации

≤ 50 мВ

Напряжение холостого хода

≤ 25.6 В

Время отклика (10 % … 90 %)

≤ 25 мс

Точность измерения

Точность, типовые данные выражены в % от откалиброванной шкалы при UN, 23 °C

Ошибка линеаризации

≤ 0.1 %

Ошибка сдвига

≤ 0.1 %

Влияние температуры

≤ 0.1 %/10 K

Влияние напряжение питания

≤ 0.01 %

Влияние сопротивления нагрузки

≤ 0.02 %

Рабочие условия

Степень защиты корпуса

IP30

Степень защиты клемм

IP20

Окружающие условия

• Температура окр. среды

-20 °C ... +70 °C (-4 ... +158 °F)(см. инструкцию по эксплуатации)

• Температура хранения

-40 °C ... +80 °C (-40 ... +176 °F)

• Относительная влажность (без конденсации)

≤ 95 %

Электромагитная совместимость

Проверено следующими нормами и требованиями: EN 61326-1 использование в промышленной среде

Конструкция

Винтовые клеммы

• Однопроводное соединение

• Жесткое

0.2 ... 2.5 мм2

• Гибкое

0.2 ... 2.5 мм2

• Гибкое с наконечниками (без/c пластиковым наконечником)

0.25 ... 2.5 мм2

• Двухпроводное соединение

• Жесткое

0.2 ... 1 мм2

• Гибкое

0.2 ... 1.5 мм2

• Гибкое с наконечниками

0.25 ... 1 мм2

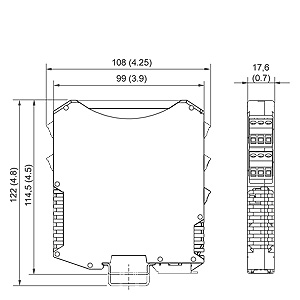

Вес

Прибл. 160 г

Вид установки

На DIN рейку в соответствии с EN 50022 (NS35/15; NS35/7.5)

Установочное положение

Вертикальное или горизонтальное

Материал корпуса

PA 6.6

Класс противопожарной защиты

V0

Вспомогательное питание

Номинальное напряжение Un

24 В, постоянный

Диапазон напряжения

18 ... 31.2 В

Остаточные пульсации напряжения

≤ 3.6 VSS

Номинальный ток (UN, 20 mA)

80 мА

Потребляемая мощность (UN, 20 mA)

1.3 Вт

 Потери (при UN, RL = 250 Ω)

1.1 Вт

Индикатор работы

Зеленый светодиод “PWR”

Защита от обратной полярности

Есть

Контроль понижения напряжения

Есть (не для неисправных модулей/выходных состояний)

Гальваниеская развязка

Испытательное напряжение согласно EN 60079-11

• Ex i выход - вход

1.5 кВ, переменный

• Ex I выход – питание

1.5 кВ, переменный

• Контакт ошибки - Ex i выход

1.5 кВ, переменный

Испытательное напряжение согласно EN 50178

 • Вход - Питание

350 В, переменный

 • Контакт ошибки – Питание и вход

350 В, переменный

Обнаружение ошибок Ex i выход

• Разомкнутый контур

> 10 kΩ

• Короткое замыкание

< 15 Ω

• Состояние входа

> 6 kΩ

• Определение короткого замыкания только для входного тока

≥ 3.6 мА

• Настройки (LF переключатель)

Включен/выключен

• Индикация ошибки

Красный светодиод «LF»

• Сообщение об ошибке и потере питания

• • Контакт (30 В/100 мА), замкнут на землю в случае ошибки
• • pac-Bus, плавающий контакт (30 В/100 мА)

Сертификаты и допуски

Взрывозащита ATEX

• Сертификат типовых испытаний EC

DMT 03 ATEX E 012 X

• Степень защиты

II 3 (1) G Ex nA nC [ia] IIC T4

II (1) D [Ex iaD]

Установка

В Зоне 2, Div. 2 и безопасной области

Другие допуски

США (FM) (ожидается)

Канада (CSA) (ожидается)

Shipping (DNV)

Тех. Условия по безопасности (CENELEC)

• Макс. напряжение Uo

25.6 В

• Макс. ток Io

96 мА

• Макс. мощность Po

605 мВт

 • Макс. подключаемая емкость Co для IIC/IIB

103 нФ/800 нФ

• Макс. подключаемая индуктивность Lo для IIC/IIB

1.9 мГн/11 мГн

• Внутренние емкость Ci и индуктивность Li

Пренебрежимо малы

• Напряжение пробоя Um

253 В

• Для более подробной информации и значений см. свидетельство.
