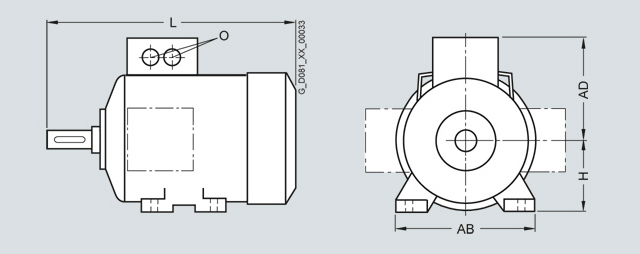

Размеры Общие размеры
| Размер корпуса | Тип | РазмерL | AD | H | AB | O |
|---|---|---|---|---|---|---|
| 80 M | 1LE1001 |
|
|
|
|
|
| Самовентилируемый | 292 | 121 | 80 | 150 | 1 x M25 x 1.5 | |
| Принудительное или естественное охлаждение | 253 | 121 | 80 | 150 | 1 x M25 x 1.5 | |
| 90 S/90 L | 1LE1001 |
|
|
|
|
|
| Самовентилируемый | 347 | 126 | 90 | 165 | 1 x M25 x 1.5 | |
| Принудительное или естсественное охлаждение | 295 | 126 | 90 | 165 | 1 x M25 x 1.5 | |
| 100 L | 1LE1001, 1LE1002, 1LE1011, 1LE1012, 1LE1021, Самовентилируемый | 395.5 1) | 166 | 100 | 196 | 2 x M32 x 1,5 |
| 1LE1001, 1LE1002, Самовентилируемый, с повышенной мощностью | 430.5 1) | 166 | 100 | 196 | 2 x M32 x 1.5 | |
| 1LE1001, 1PC1001, 1LE1002, 1PC1002, Принудительное или естсественное охлаждение | 321.5 | 166 | 100 | 196 | 2 x M32 x 1.5 | |
| 1LE1023 |
|
|
|
|
| |
| Самовентилируемый | 430.5 | 166 | 100 | 196 | 2 x M32 x 1.5 | |
| Принудительное охлаждение | 356.5 | 166 | 100 | 196 | 2 x M32 x 1.5 | |
| 112 M | 1LE1001, 1LE1002, 1LE1011, 1LE1012, 1LE1021, Самовентилируемый | 389 1) | 177 | 112 | 226 | 2 x M32 x 1.5 |
| 1LE1001, 1LE1002, Самовентилируемый, с повышенной мощностью | 414 1) | 177 | 112 | 226 | 2 x M32 x 1.5 | |
| 1LE1001, 1PC1001, 1LE1002, 1PC1002,Принудительное или естсественное охлаждение | 311 | 177 | 112 | 226 | 2 x M32 x 1.5 | |
| 1LE1023 |
|
|
|
|
| |
| Самовентилируемый | 414 | 177 | 112 | 226 | 2 x M32 x 1.5 | |
| Принудительный обдув | 336 | 177 | 112 | 226 | 2 x M32 x 1.5 | |
| 132 S/132 M | 1LE1001, 1LE1002, 1LE1011, 1LE1012, 1LE1021, Самовентилируемый | 465 1) | 202 | 132 | 256 | 2 x M32 x 1.5 |
| 1LE1001, 1LE1002, Самовентилируемый, с повышенной мощностью | 515 1) | 202 | 132 | 256 | 2 x M32 x 1.5 | |
| 1LE1001, 1PC1001, 1LE1002, 1PC1002, Принудительное или естсественное охлаждение | 380.5 | 202 | 132 | 256 | 2 x M32 x 1.5 | |
| Самовентилируемый1LE1023- |
|
|
|
|
| |
| 1CA0, 1CC0, 1CC2 | 465 | 202 | 132 | 256 | 2 x M32 x 1.5 | |
| 1CA1, 1CB0, 1CB2, 1CC3 | 515 | 202 | 132 | 256 | 2 x M32 x 1.5 | |
| Принудительный обдув1LE1023- |
|
|
|
|
| |
| 1CA0, 1CC0, 1CC2 | 380.5 | 202 | 132 | 256 | 2 x M32 x 1.5 | |
| 1CA1, 1CB0, 1CB2, 1CC3 | 430.5 | 202 | 132 | 256 | 2 x M32 x 1.5 | |
| 160 M/160 L | 1LE1001, 1LE1002, 1LE1011, 1LE1012, 1LE1021, самовентилируемый | 604 1) 2) | 236.5 | 160 | 300 | 2 x M40 x 1.5 |
| 1LE1001, 1LE1002, самовентилируемый, с повышенной мощностью | 664 1) | 236.5 | 160 | 300 | 2 x M40 x 1.5 | |
| 1LE1001, 1PC1001, 1LE1002, 1PC1002, принудительное или естсественное охлаждение | 510 | 236.5 | 160 | 300 | 2 x M40 x 1.5 | |
| 160 M | 1LE1023 |
|
|
|
|
|
| Самовентилируемый | 604 | 236.5 | 160 | 300 | 2 x M40 x 1.5 | |
| Принудительный обдув | 510 | 236.5 | 160 | 300 | 2 x M40 x 1.5 | |
| 160 L | 1LE1023 |
|
|
|
|
|
| Самовентилируемый | 664 | 236.5 | 160 | 300 | 2 x M40 x 1.5 | |
| Принудительный обдув | 570 | 236.5 | 160 | 300 | 2 x M40 x 1.5 |
1) Длина определяется в зависимости от верха крышки вентилятора.
2) Только для версий с переменой полюсов 1LE1011-1DP6 и 1LE1012-1DQ6, размер L - 664 мм.
Замечания по размерам
- Обозначения размеров в соответствии с DIN EN 50347 и IEC 60072.
- ДопускиУдлинение вала (DIN 748) и диаметры центрирующих выступов (DIN EN 50347) изготавливаются со следующими допусками:
| Обозначения размеров | ISO допуски DIN ISO 286-2 | |
|---|---|---|
| D, DA | до 30 от 30 до 50от 50 | j6 k6m6 |
| N | до 250 от 250 | j6 h6 |
| F, FA |
| h9 |
| K |
| H17 |
| S | фланец (FF) | H17 |
Допуск посадочного отверстия муфт и ременных шкивов должен быть не менее H7 по ISO.
- Допуски на размерНиже приведены допустимые отклонения для следующих размеров:
| Обозначение размера | Размер | Допустимое отклонение |
|---|---|---|
| H | до 250более 250 | –0.5–1.0 |
| E, EA |
| –0.5 |
Шпонки и шпоночные пазы (размеры GA, GC, F и FA) изготавливаются в соответствии с DIN 6885 часть 1.
- Все размеры указаны в мм.
Таблица с параметрами генератора
(часть DT конфигуратора)

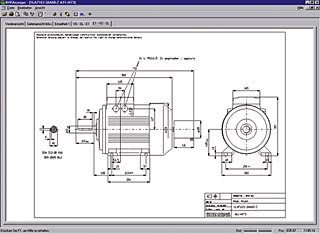

Габаритный чертеж может создаваться в DT конфигураторе для каждого конфигурируемого двигателя. Габаритный чертеж может быть запрошен для любого другого двигателя.
При введении полного заказного номера с заказными кодами или без них, габаритный чертеж может быть отображен на вкладке "Документация". Чертежи можно просмотреть в различных видах и распечатать в различных форматах. Сохраняются чертежи в формате DXF (interchange/import формат для CAD систем) или в формате расстровой графики.
Online доступ к Siemens Industry Mall
DT конфигуратор интегрирован в Siemens Industry Mall и может быть использован без установки.German: http://www.siemens.de/dt-konfiguratorEnglish: http://www.siemens.com/dt-configurator
Offline доступ к интерактивному каталогу CA 01
DT конфигуратор также доступен на DVD интерактивного каталога CA 01, offline версия Siemens Industry Mall. Вы можете заказать CA 01 у менеджера Siemens или в интернете: http://www.siemens.com/automation/CA01
