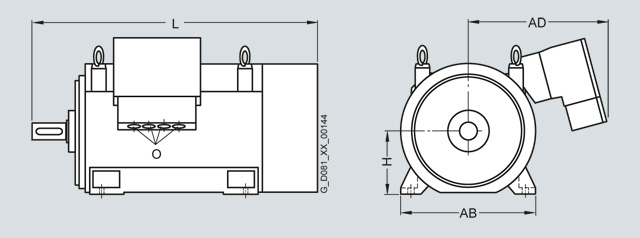

Размеры Общие размеры
| Размер корпуса | Тип | Число полюсов | Размер L | AD | H | AB |
|---|---|---|---|---|---|---|
| 315 | 1LA8 | 2 | 1380 | 570 | 315 | 680 |
| 1LA8 | 4, 6, 8 | 1410 | 570 | 315 | 680 | |
| 1LA8 | 4, 6, 8 1) | 1430 | 570 | 315 | 680 | |
| 1PQ8 | 2 | 1742 | 570 | 315 | 680 | |
| 1PQ8 | 4, 6, 8 | 1772 | 570 | 315 | 680 | |
| 1PQ8 | 4 1) | 1792 | 570 | 315 | 680 | |
| 1LL8 | 2 | 1380 | 662 | 315 | 680 | |
| 1LL8 | 4, 6, 8 | 1410 | 662 | 315 | 680 | |
| 355 | 1LA8 | 2 | 1605 | 710 | 355 | 780 |
| 1LA8 | 4, 6, 8 | 1635 | 710 | 355 | 780 | |
| 1LA8 | 4, 6, 8 1) | 1699 | 710 | 355 | 780 | |
| 1PQ8 | 2 | 1971 | 690 | 355 | 780 | |
| 1PQ8 | 4, 6, 8 | 2001 | 690 | 355 | 780 | |
| 1PQ8 | 4, 6, 8 1) | 2065 | 690 | 355 | 780 | |
| 1LL8 | 2 | 1635 | 840 | 355 | 780 | |
| 1LL8 | 4, 6, 8 | 1675 | 840 | 355 | 780 | |
| 400 | 1LA8 | 2 | 1793 | 865 | 400 | 860 |
| 1LA8 | 4, 6, 8 | 1833 | 865 | 400 | 860 | |
| 1PQ8 | 2 | 2148 | 865 | 400 | 860 | |
| 1PQ8 | 4, 6, 8 | 2188 | 865 | 400 | 860 | |
| 1LL8 | 2 | 1793 | 865 | 400 | 860 | |
| 1LL8 | 4, 6, 8 | 1833 | 865 | 400 | 860 | |
| 450 | 1LA8 | 2 | 1953 | 900 | 450 | 980 |
| 1LA8 | 4, 6, 8 | 1993 | 900 | 450 | 980 | |
| 1PQ8 | 2 | 2308 | 900 | 450 | 980 | |
| 1PQ8 | 4, 6, 8 | 2348 | 900 | 450 | 980 | |
| 1LL8 | 2 | 1953 | 900 | 450 | 980 | |
| 1LL8 | 4, 6, 8 | 2033 | 900 | 450 | 980 |
1) С подшипниками для повышенных консольных усилий.
По размеру "O", см. "Введение" "Соединительные коробки".
Замечания по размерам
- Обозначения размеров в соответствии с DIN EN 50347 и IEC 60072.
- ДопускиУдлинение вала (DIN 748) и диаметры центрирующих выступов (DIN EN 50347) изготавливаются со следующими допусками:
| Обозначение размера | ISO допуск по DIN ISO 286-2 | |
|---|---|---|
| D, DA | over 50 | m6 |
| N | over 250 | h6 |
| F, FA |
| h9 |
| K |
| H17 |
| S | фланец (FF) | H17 |
Допуск посадочного отверстия муфт и ременных шкивов должен быть не менее H7 по ISO.
Допуски на размерНиже приведены допустимые отклонения для следующих размеров
| Обозначение размера | Размер | Допустимое отклонение |
|---|---|---|
| H | over 250 | –1.0 |
| E, EA |
| –0.5 |
Шпонки и шпоночные пазы (размеры GA, GC, F и FA) изготавливаются в соответствии с DIN 6885 часть 1.
- Все размеры указаны в мм.
