Регуляторы мощности для полупроводниковых коммутационных устройств SIRIUS

Регулятор мощности это функциональный модуль для автономного контроля мощности в сложных тепловых системах и индуктивных нагрузках, управления нагрузками с температурно-зависимыми сопротивлениями и косвенного контроля температуры.

Регулятор мощности может использоваться на мгновенно коммутирующих полупроводниковых устройствах 3RF21 и 3RF23 (однофазных). Если используется только режим с коммутацией в нулевой точке, регулятор мощности также может быть использован с полупроводниковыми реле и контакторами.

Регулятор мощности совмещает в себе следующие функции:

• Пропорциональное управление для регулировки мощности подключенной нагрузки. Установка производится при помощи вращающейся кнопки, в процентах от опорной мощности сохраненной ранее. В данном случае, мощность остается постоянной даже при наличии флуктуаций напряжения или при изменении сопротивления нагрузки.
• Ограничение быстрого роста тока: Благодаря регулируемой рампе напряжения, быстрорастущий ток ограничивается посредством фазового управления. Это полезно для негрузок, таких как лампы, которые имеют быстрорастущий кратковременный ток.
• Контроль цепи нагрузки для определения повреждения нагрузки, отсутствия напряжения или разрыва в нагрузочной цепи.

Область применения

Регулятор мощности управляет током в подсоединенной нагрузке посредством полупроводникового коммутационного устройства в зависимости от установок. Это не компенсирует изменения главного напряжения и сопротивления нагрузки. Уставка может быть предопределена внешне как 0 В...10 В сигнал или внутренне при помощи потенциометра. В зависимости от устновки потенциометра управление происходит согласно контролю по полной длине волны (full wave control) или фазовому контролю  (generalized phase control).

Контроль по полной длине волны (Full-wave control)

В этом режиме выход приводится к требуемой уставки при помощи широтно-импульсной модуляции. Длительность периода предустановлена и равняется одной секунде.

Фазовый контроль (Generalized phase control)

В этом режиме выход приводится к требуемой величине при помощи изменения угла отсечки тока. Причем, цепь нагрузки должна содержать реактивную составляющую сопротивления, около 200 мкГн.

Дизайн

Монтаж

Легкое защелкивание к полупроводниковым реле и контакторам (3RF21 и 3RF23 соответственно) устанавливает соединение с полупроводниковыми коммутационными устойтсвами. Благодаря специальному дизайну, проходной трансформатор функционального модуля делает возможным подключения ниже. Кабель идущий к нагрузке просто пропускается через трансформатор и фиксируется клеммными винтами.

Функции

Выбор уставки

Выбор уставки производится либо внутренне при помощи потенциометра 0...100% либо внешне при помощи аналогового сигнала 0 ... 10 В.

В случае контроля по полной длине волны, 100% соответствует непрерывному включению (период равен бесконечности), а в случае контроля фазы,  углу отсечки 180°, т.е. максимальному уровню на выходе.

Входная характеристика

Внутренний выбор уставки

В этом случае, модуль управляется через IN контакт. Контакт 10 не задействован.

Внешний выбор уставки

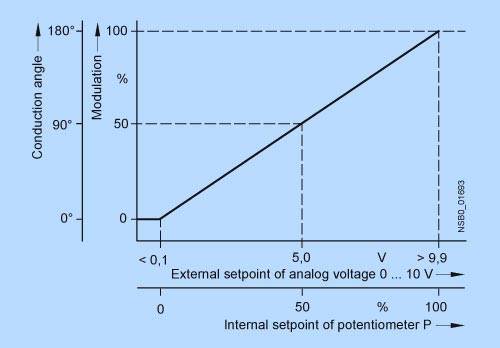

При этом потенциометр P находится в левом крайнем положении (= 0%), а модуль управляется внешним аналоговым напряжением 0 ... 10 В.  Диапазон 0 ... 10 В соответствует выходному диапазону 0 ... 100%. Преобразование напряжения линейно в промежутке 0.1 and 9.9 В. Ниже 0.1 В, коммутационное устройство в состоянии выключено; выше 9.9 выход равен 100%.

Ограничение быстрорастущего тока

Рампа времени для рампы напряжения при включении устанавливается при помощи левого потенциометра, чтобы ограничить кратковременный быстрорастущий ток.  Установленное время соответствует 100% уровню на выходе. Например, если рампа времени установлена 10 с.,а уставка на выходе 60%, то выходной уровень 60% будет достигнут через 6 с.

Контроль сети и тиристора

Регулятор мощности распознает неисправность нагрузки и тиристора. Неисправность отображается соответсвующим светодиодным индикатором и активизируется выход сообщающий об ошибке.
