Регулятор нагрузки

Разделы

Регулятор нагрузки

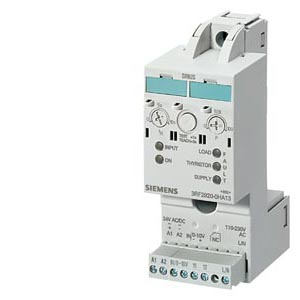

Регуляторы нагрузки для полупроводниковых коммутирующих устройств SIRIUS SC

Этот модуль обеспечивает  функциональные возможности подобно регулятору мощности.

Он имеет следующие функции:

  • Регулятор мощности с пропорциональным управлением  для регулировки мощности подключенной нагрузки. В нем величина уставки задается расположенной на модуле поворотной кнопкой в процентах от заданной как 100% мощности, сохраненной как установленное значение. В этом случае величина мощности сохраняется постоянной даже при случайных колебаниях напряжения или изменениях сопротивления нагрузки.
  • Ограничение броска тока: При помощи корректируемого сигнала пилообразного напряжения бросок тока ограничивается посредством импульсно-фазового управления. Это полезно, прежде всего, при ламповой нагрузке, которые имеют бросок тока переходного процесса.
  • Контроль цепи нагрузки для обнаружения неисправности нагрузки, выхода из строя силовых полупроводников, отсутствия или снижения напряжения или обрыва в цепи нагрузки.




Область применения

Регулятор нагрузки

Выходной регулятор корректирует ток в подключенной нагрузке посредством полупроводникового переключающего устройства в зависимости от заданного значения. Это компенсирует изменения напряжения в силовых цепях или в сопротивлении нагрузки. Заданное значение может быть установлено внешне как сигнал  от 0 до 10 В или внутренне посредством поворотного потенциометра. В зависимости от установки  потенциометра (t R), настройка может быть выполнена согласно принципу полно-волнового управления или по принципу полнофазного управления.

Полно-волновое управление

В этом  режиме управления выходная величина регулируется в соответствии с  заданным значением  путем  изменения соотношения врмени включения-выключения в периоде. Продолжительность периода предопределена в одну секунду.

Импульсно-фазовое управление

В этом  режиме управления выходная величина регулируется в соответствии с  заданным значением изменением угла открытия тиристоров. Чтобы соблюдать предельно допустимые величины искажения напряжения для промышленных систем энергоснабжения, необходимо включать в цепь нагрузки дроссель с индуктивностью не менее  200 μH .




Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
3RF2920-0HA1341CРЕГУЛЯТОР МОЩНОСТИ ДИАПАЗОН ТОКОВ 20A 40 ГРАД. C 110-230V / 24V AC/DC ДЛЯ ПОЛУПРОВОДНИКОВЫХ РЕЛЕ / КОНТАКТОРОВ 257.60
3RF2920-0HA1641CРЕГУЛЯТОР МОЩНОСТИ ДИАПАЗОН ТОКОВ 20A 40 ГРАД. C 400-600V / 24V AC/DC ДЛЯ ПОЛУПРОВОДНИКОВЫХ РЕЛЕ / КОНТАКТОРОВ 273.70
3RF2920-0HA3341CРЕГУЛЯТОР МОЩНОСТИ ДИАПАЗОН ТОКОВ 20A 40 ГРАД. C 110-230V / 110V AC ДЛЯ ПОЛУПРОВОДНИКОВЫХ РЕЛЕ / КОНТАКТОРОВ 264.50
3RF2920-0HA3641CРЕГУЛЯТОР МОЩНОСТИ ДИАПАЗОН ТОКОВ 20A 40 ГРАД. C 400-600V / 110V AC ДЛЯ ПОЛУПРОВОДНИКОВЫХ РЕЛЕ / КОНТАКТОРОВ 277.15
3RF2950-0HA1341CРЕГУЛЯТОР МОЩНОСТИ ДИАПАЗОН ТОКОВ 50A 40 ГРАД. C 110-230V / 24V AC/DC ДЛЯ ПОЛУПРОВОДНИКОВЫХ РЕЛЕ / КОНТАКТОРОВ 297.85
3RF2950-0HA1641CРЕГУЛЯТОР МОЩНОСТИ ДИАПАЗОН ТОКОВ 50A 40 ГРАД. C 400-600V / 24V AC/DC ДЛЯ ПОЛУПРОВОДНИКОВЫХ РЕЛЕ / КОНТАКТОРОВ 311.65
3RF2950-0HA3341CРЕГУЛЯТОР МОЩНОСТИ ДИАПАЗОН ТОКОВ 50A 40 ГРАД. C 110-230V / 110V AC ДЛЯ ПОЛУПРОВОДНИКОВЫХ РЕЛЕ / КОНТАКТОРОВ 302.45
3RF2950-0HA3641CРЕГУЛЯТОР МОЩНОСТИ ДИАПАЗОН ТОКОВ 50A 40 ГРАД. C 400-600V / 110V AC ДЛЯ ПОЛУПРОВОДНИКОВЫХ РЕЛЕ / КОНТАКТОРОВ 317.40
3RF2990-0HA1341CРЕГУЛЯТОР МОЩНОСТИ ДИАПАЗОН ТОКОВ 90A 40 ГРАД. C 110-230V / 24V AC/DC ДЛЯ ПОЛУПРОВОДНИКОВЫХ РЕЛЕ / КОНТАКТОРОВ 336.95
3RF2990-0HA1641CРЕГУЛЯТОР МОЩНОСТИ ДИАПАЗОН ТОКОВ 90A 40 ГРАД. C 400-600V / 24V AC/DC ДЛЯ ПОЛУПРОВОДНИКОВЫХ РЕЛЕ / КОНТАКТОРОВ 351.90
3RF2990-0HA3341CРЕГУЛЯТОР МОЩНОСТИ ДИАПАЗОН ТОКОВ 90A 40 ГРАД. C 110-230V / 110V AC ДЛЯ ПОЛУПРОВОДНИКОВЫХ РЕЛЕ / КОНТАКТОРОВ 341.55
3RF2990-0HA3641CРЕГУЛЯТОР МОЩНОСТИ ДИАПАЗОН ТОКОВ 90A 40 ГРАД. C 400-600V / 110V AC ДЛЯ ПОЛУПРОВОДНИКОВЫХ РЕЛЕ / КОНТАКТОРОВ 361.10
