Реле контроля уровня 3UG35 01 применяется совместно с двух или трехэлектродными  датчиками для контроля уровня токопроводящих жидкостей.

Область применения

• Одноуровневый и двухуровневый контроль
• Защита от переполнения резервуара
• Защита от сухого хода насоса
• Контроль утечки

Функции

Принцип действия основан на измерении электрического сопротивления жидкости между двумя погружными зондами и одним опорным зажимом. Если измеренное значение меньше чувствительности, установленной на лицевой панели, выходное реле изменяет свое коммутационное состояние. Для избежания процесса электролиза на зонды подается переменный ток.

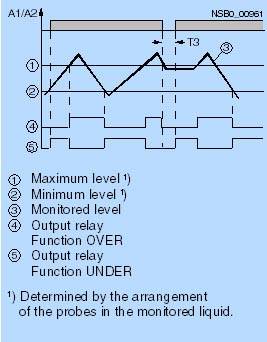

Регулирование двух уровней: выходное реле изменяет свое коммутационное состояние, как только уровень жидкости достигнет зонда максимума, в то время как зонд минимума погружен. Реле опять возвращается в исходное состояние, как только зонд минимума перестанет касаться жидкости.

Для надежного сброса реле в исходное состояние напряжение питания следует отключить по крайней мере на 0,5 с (Т3).

Время задержки выходного реле Т1 и Т2 не представлено для лучшей наглядности.

Примечание

К зажимам Min и Max могут подключаться и другие датчики сопротивления с диапазоном от 5 до 100 кОм, например, фоторезисторы, термопары, резистивные датчики перемещения и т. п. Таким образом, это реле контроля применимо не только для контроля уровня жидкости.

Технические данные

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

Технические данные [PDF]

Чертеж

3UG35 01

Датчики контроля уровня

3UG32 07-3A
Трехэлектродный

3UG32 07-2A
Двухэлектродный

3UG32 07-2B
Двухэлектродный

3UG32 07-1B
Одноэлектродный

3UG32 07-1C
Одноэлектродный

Схема подключения

3UG35 01
